涵道式四旋翼航拍无人机结构设计

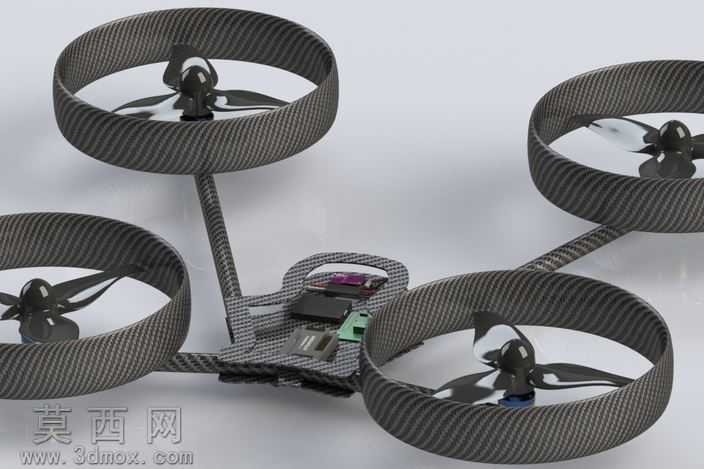

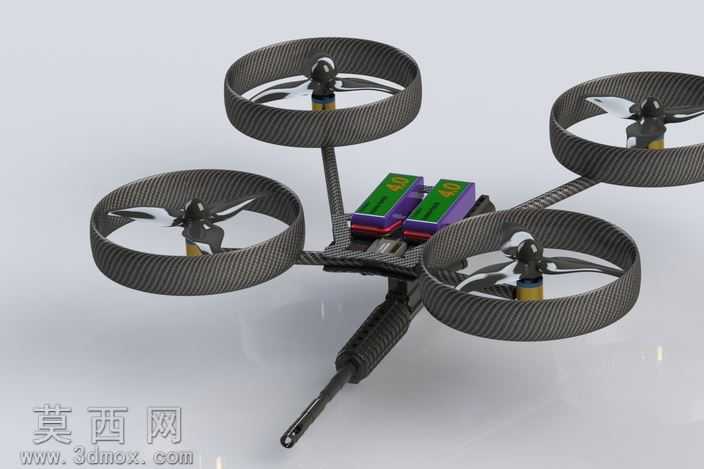

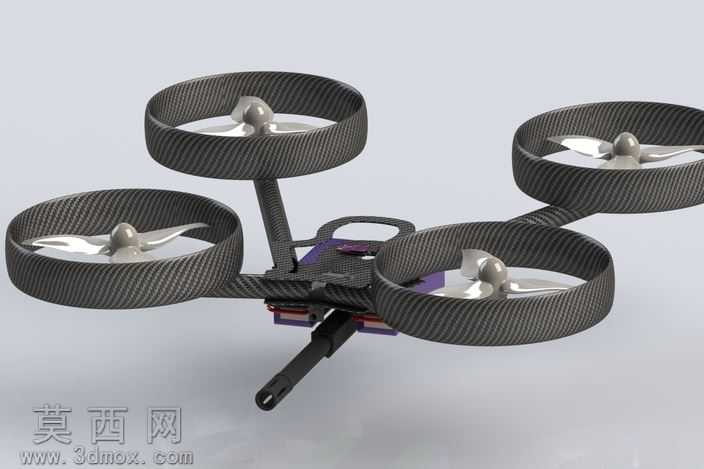

本作品为涵道防护式四旋翼无人机的三维设计方案，建模阶段围绕涵道与旋翼的匹配关系展开，先完成中心飞控舱的主体结构搭建，中心舱采用扁平化矩形构型，预留飞控板、电池模块、电调组件的安装卡位，舱体边缘做圆角过渡处理，避免应力集中同时降低飞行风阻。四个机臂从中心舱呈X型向外延伸，机臂采用渐变截面设计，靠近中心舱的位置截面较宽以保证结构强度，末端连接涵道支座处收窄，减少不必要的气动干扰。涵道部分为本次设计的核心结构，每个涵道为环形碳纤纹理包覆的薄壁结构，内壁做光滑圆弧过渡，能够约束旋翼下洗气流的扩散，提升旋翼的气动效率，同时环形涵道可以完全包裹旋翼桨叶，避免飞行过程中桨叶碰撞障碍物造成损坏，提升低空飞行、室内飞行的安全性。旋翼采用三叶高效桨构型，桨叶从根部到梢部有连续的翼型扭转角，建模时精准还原桨叶的翼型曲线，保证旋转时能够产生均匀稳定的升力，每个旋翼中心设置流线型桨帽，降低旋翼旋转时的中心紊流。机身下方设置圆柱形挂载支座，可搭载摄像头、投放模块等任务载荷，支座与中心舱采用快拆结构设计，方便根据不同任务场景更换载荷。材质渲染阶段，涵道与机臂部分赋予碳纤维编织纹理材质，还原轻量化高强度复材的视觉质感，桨叶采用半透明哑光塑料材质，中心舱部分采用哑光黑工程塑料材质，电池模块做分色处理区分正负极区域，整体渲染采用柔和的影棚布光，清晰展现各部件的结构衔接关系与材质特征。设计过程中重点考量整机的重心配平，将电池、飞控等重量较大的部件布置在中心舱靠近几何中心的位置，四个涵道旋翼的重量完全对称，保证飞行时的姿态稳定性，涵道的内径与旋翼直径做精准匹配，预留1.5mm的安全间隙，避免旋翼旋转时与涵道内壁发生剐蹭，同时涵道的高度略高于旋翼平面，能够在发生侧向碰撞时优先接触障碍物，保护桨叶不受损伤。机臂与中心舱的连接位置做加强筋设计，抵消飞行时旋翼产生的振动传递，提升整机的结构耐用性。
