桁架式天线支撑金属结构三维设计

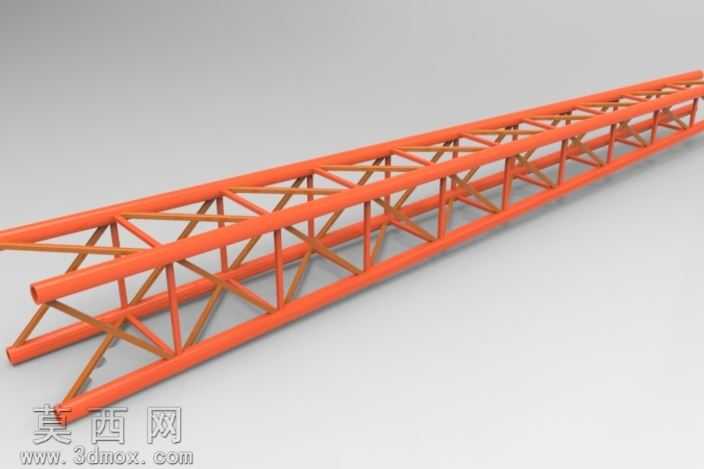

本作品为桁架式天线支撑金属结构的三维建模成果，建模过程中依托参数化设计思路完成整体结构搭建，首先确定主体采用三主弦杆平行排布的空间桁架构型，通过等截面连续延伸的方式形成长条形支撑主体，保证整体结构的轴向承载能力与抗形变性能。建模阶段先绘制主弦杆的中心引导线，基于引导线生成等径圆管实体作为主承力杆件，随后按照三角形稳定构型规律排布斜向腹杆与横向连接杆件，所有腹杆均采用与主弦杆同规格的圆管型材，杆件交接处做贴合式布尔运算处理，保证节点处的连接形态符合实际焊接装配的结构逻辑，避免出现结构干涉或悬空的无效几何特征。材质设置阶段为整体结构赋予橙色工业防护漆材质，调整材质的粗糙度参数模拟金属漆面的微哑光质感，同时为杆件边缘添加细微的倒角处理，还原真实金属型材加工后的边缘特征，避免尖锐直角带来的不真实感。渲染环节采用柔和的漫反射环境光，搭配主侧方向的平行补光，清晰呈现桁架结构的空间层次，每一组三角形腹杆单元都能通过光影区分前后位置，直观展现结构的通透感与力学传递路径。设计过程中重点考量了桁架结构的力学合理性，所有腹杆的排布角度均经过优化，确保载荷能够通过腹杆均匀传递到三根主弦杆上，避免局部应力集中，整体结构在保证支撑强度的前提下尽可能减少材料用量，实现轻量化与结构强度的平衡。模型的几何精度控制在工业装配级，所有杆件的管径、壁厚参数统一，节点处的连接位置精准，可直接用于后续的结构力学仿真、工程出图或者通讯基站支撑方案的可视化展示，完整还原了这类桁架式天线支撑的典型金属结构特征，清晰展现了空间桁架结构在长跨度支撑场景下的应用优势。
