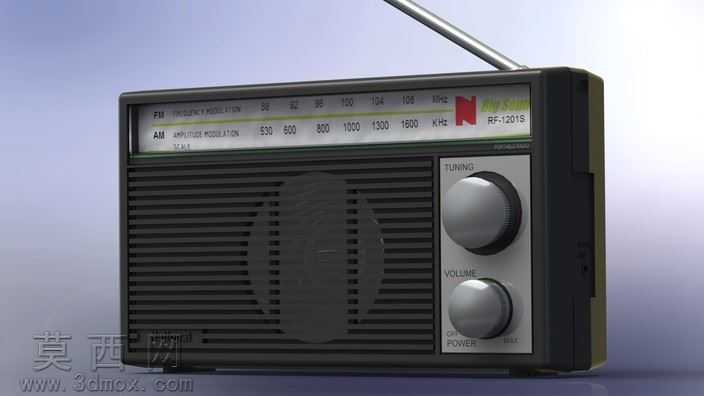

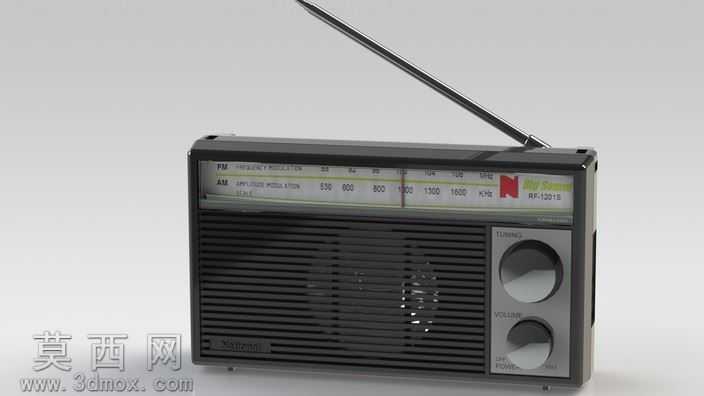

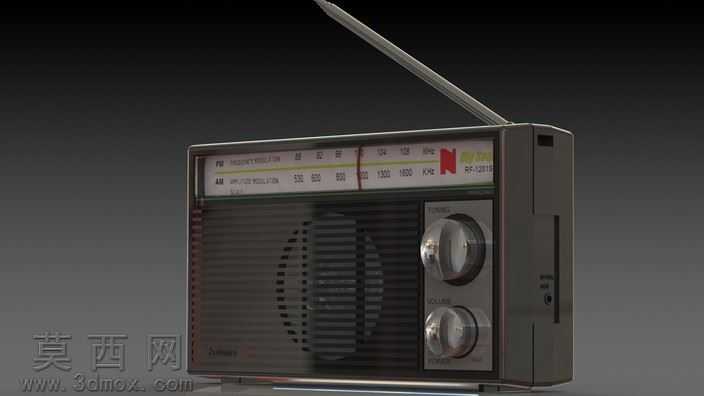

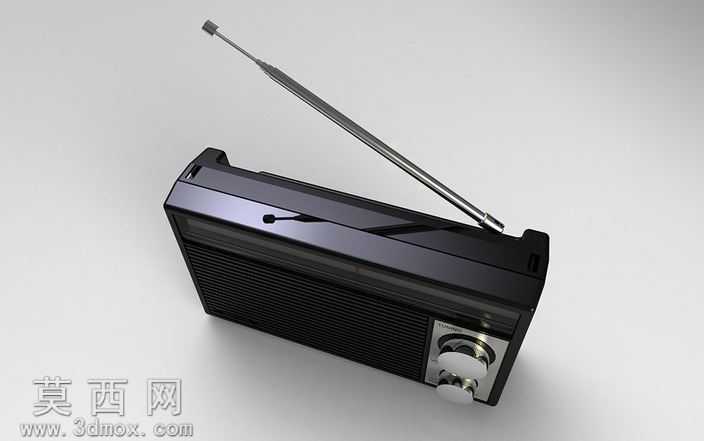

复古便携式老式调频调幅收音机三维建模

本作品为老式便携式收音机的三维建模成果，建模过程以还原经典国产收音机的外观质感与结构细节为核心目标，依托SolidWorks平台完成全参数化建模，再通过渲染模块完成材质与光影效果的调试。建模初期先梳理老式收音机的整体比例关系，确定长方体机身搭配可伸缩拉杆天线的基础轮廓，对机身外壳的圆角过渡、侧边防滑纹理做精准的尺寸校准，避免出现比例失真的问题。外壳部分采用分体式建模逻辑，分别构建前后面板、侧边包边、顶部天线基座的独立特征，前壳的格栅散热区域通过线性阵列命令完成等距栅格的排布，对栅格边缘做微小倒角处理，还原老式塑料机壳注塑成型的柔和边缘质感，避免尖锐棱角带来的违和感。正面操控区域的建模严格还原经典收音机的布局逻辑：上方的频率刻度盘区域单独构建透明视窗特征，刻度标识通过贴图映射实现，精准对应调频、调幅双波段的频率刻度范围，还原不同波段的标识文字与品牌标识细节；下方的调谐旋钮、音量旋钮采用旋转凸台命令构建，对旋钮表面的防滑滚花做细密的环形阵列处理，还原金属旋钮的磨砂触感特征，旋钮与面板的衔接处预留合理的装配间隙，还原实体产品的装配公差逻辑。材质调试阶段，机身主体的黑色塑料部分采用哑光磨砂塑料材质，调整粗糙度参数模拟老式塑料外壳历经岁月的微旧质感，避免高光亮面的违和感；旋钮部分采用拉丝金属材质，调整金属反射强度与拉丝纹理方向，模拟老式镀铬旋钮的金属光泽；拉杆天线采用亮面金属材质，还原金属天线的光滑反光特性；频率视窗采用半透明亚克力材质，调整透光率与折射参数，模拟老式塑料刻度窗的微透朦胧质感。渲染阶段采用柔和的侧上方主光源搭配环境补光，弱化生硬阴影，突出机身的材质层次与细节特征，让整体渲染效果贴近实体老物件的真实质感。建模过程中对收音机的内部装配空间也做了对应预留，外壳的卡扣结构、电池仓的轮廓特征都做了隐性还原，保证模型不仅具备外观展示效果，也具备结构设计的参考价值，整体模型完整还原了老式国产收音机的怀旧质感，兼顾外观还原度与建模的参数化规范性。
