双轴撕碎式碎纸机内部结构三维设计

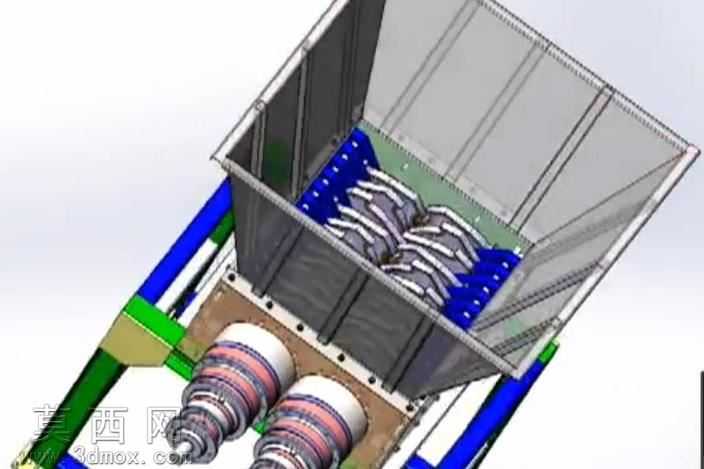

本作品为双轴撕碎式碎纸机的完整三维结构设计，建模过程严格遵循机械设计的装配逻辑与尺寸规范，从核心功能部件到外围支撑结构均完成了精细化的参数化建模，可直观呈现碎纸机的完整工作原理与装配关系。建模阶段首先完成核心撕碎机构的搭建：两根平行排布的撕碎主轴采用同轴度约束完成装配，轴上交错排布的多组撕碎刀盘按照螺旋错位的角度依次定位，每片刀盘的钩齿结构都做了刃口倒角与曲面过渡处理，既还原了真实刀具的切削形态，也保证了刀盘转动时的啮合间隙合理，避免出现结构干涉。刀盘两侧的蓝色定位隔套按照等距约束装配在主轴上，保证每片刀具的轴向位置精准，不会在转动过程中出现偏移。主轴两端的轴承支撑座与下方的安装底板采用贴合约束完成定位，底板上的螺栓孔位按照标准紧固件尺寸做了沉孔处理，还原真实的装配工艺细节。进料仓部分采用半透明磨砂材质进行渲染表现，既可以清晰展示仓体的倾斜导料结构——四周仓壁采用向内收拢的斜角设计，可引导待粉碎纸张顺利落入下方的撕碎刀组区域，也能透过半透明仓壁直观观察内部刀组的排布状态，仓壁与下方安装框架的连接位置做了翻边与加强筋结构，提升仓体的结构强度。两侧的支撑框架采用不同配色区分材质属性：绿色部分为机架支撑立柱，蓝色部分为侧边防护横梁，不同部件的材质渲染区分清晰，金属部件采用哑光金属质感表现，传动辊表面做了防滑纹理的材质处理，还原真实设备的材质观感。设计过程中充分考虑了碎纸机的工作逻辑：双轴反向转动的传动结构可通过刀盘的钩齿将纸张卷入刀组间隙，通过刀盘之间的剪切、撕扯作用将纸张粉碎为细小碎屑，进料仓的大敞口设计可支持多页纸张同时投放，下方的安装底板预留了碎屑出料的空间，整体结构紧凑合理，各部件的装配关系清晰，无冗余结构，既可以作为办公设备结构设计的参考案例，也可用于碎纸设备的原理演示与结构优化参考，建模过程中所有配合面都做了公差适配的细节处理，保证虚拟装配下的结构可动性符合真实机械的运动逻辑。
