自行车花鼓集线器爆炸结构三维设计

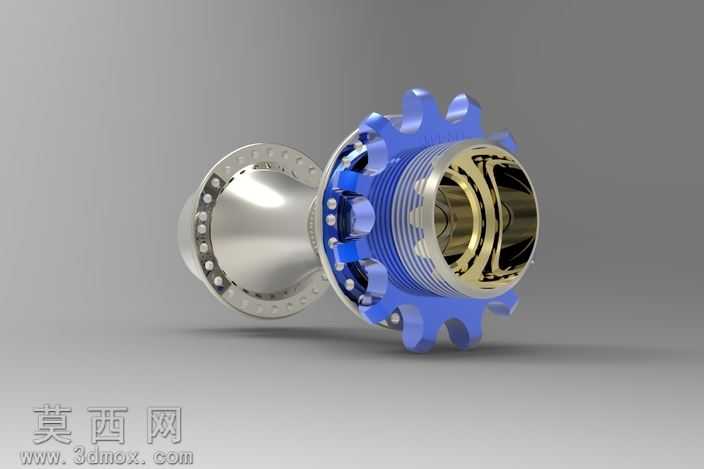

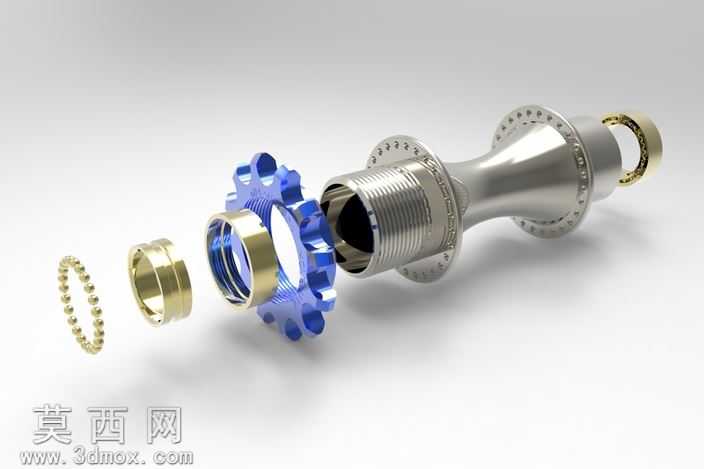

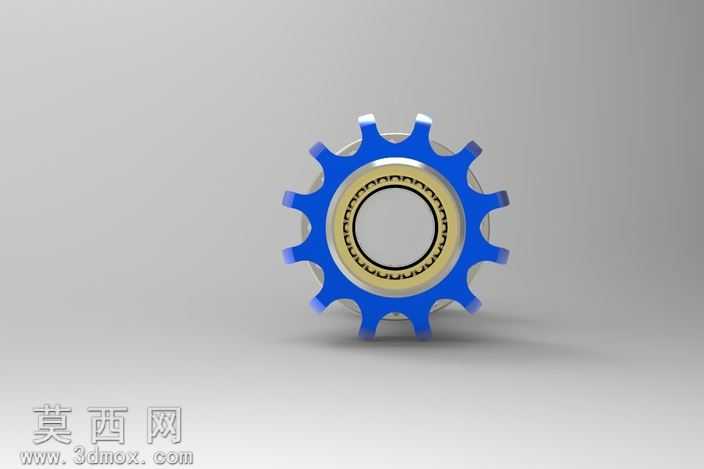

本作品为自行车花鼓集线器的三维结构设计，采用爆炸视图的呈现方式完整展现各组成零件的装配关系与空间位置，建模过程依托主流三维机械设计软件完成，全程遵循机械设计的公差配合标准与自行车传动部件的实际生产规范。建模阶段首先对花鼓主体轴身进行参数化绘制，精准还原轴身两端的螺纹结构、法兰盘的辐条孔位分布，以及轴身内部的轴承安装腔尺寸，保证主体结构的力学承载性能符合实际使用要求。针对花鼓内部的滚动轴承组件，建模时单独拆分出轴承内圈、外圈、滚动体与保持架结构，还原深沟球轴承的装配间隙与配合精度，滚动体采用环形阵列方式均匀排布，保持架的兜孔结构完全贴合滚动体外形，确保转动结构的运动逻辑符合真实物理特性。作品中蓝色的棘轮传动结构是集线器的核心功能部件，建模时还原了棘轮齿形的渐开线轮廓，以及棘爪与棘轮的啮合卡位结构，保证单向传动的功能逻辑准确，棘轮与花鼓主体的花键配合结构也做了精准还原，确保扭矩传递路径的结构合理性。两端的锁紧螺母、密封端盖零件，分别还原了外六角拧动结构、密封胶圈的安装槽位，兼顾装配紧固性与防水防尘的实用功能。渲染阶段采用金属材质为主的材质体系，花鼓主体使用抛光铝合金材质，调整金属粗糙度与反射参数还原金属加工后的细腻光泽，轴承、锁紧螺母等钢制零件采用不锈钢材质，提升金属冷硬质感，棘轮结构采用蓝色阳极氧化金属材质，通过色彩区分不同功能模块，爆炸视图的零件排布遵循装配顺序逻辑，各零件沿装配轴线方向等距排布，搭配柔和的影棚级打光方案，清晰展现每个零件的外形特征与装配对接位置，让观看者可以直观理解自行车花鼓集线器的内部构造与装配流程，整体设计兼顾结构准确性与展示直观性，可用于自行车零部件的结构教学、产品研发参考与装配工艺演示场景。
