USB隔离器电路板防护外壳结构设计

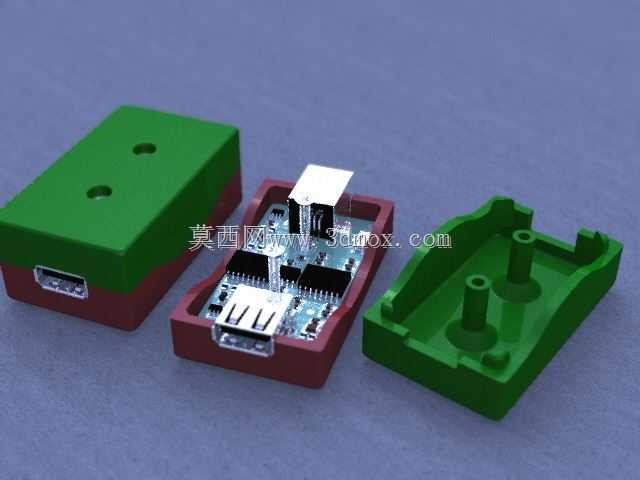

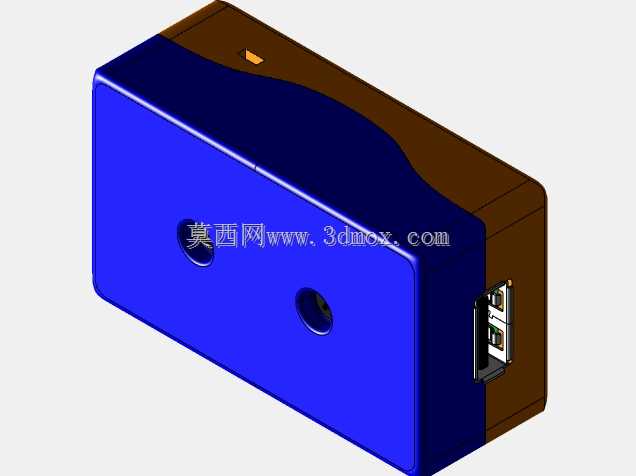

在工业现场调试、工控设备通讯、实验室电子测试等场景中，USB接口经常面临地环路干扰、电位差冲击、静电浪涌等问题，USB隔离器是解决这类信号传输异常、保护主控设备端口的常用配件，而配套的防护外壳则直接决定了隔离器电路板的使用寿命、安装适配性与现场使用可靠性。这套外壳采用上下扣合的分体式结构，上盖为平整封闭结构，预留两个沉头安装孔位，可直接通过螺丝将整套隔离器固定在设备面板、安装支架或者工控机箱内壁，避免使用过程中拉扯USB线材导致电路板移位、接口松脱。下壳作为电路板的承载基座，内部设置了两个带中心孔的定位柱，刚好对应PCB板上的定位安装孔，装配时电路板可直接卡入定位柱完成预固定，不需要额外打胶或者增加辅助固定件，既提升装配效率，也方便后期维修拆解更换元器件。下壳的两端预留了标准USB公头、母头的伸出开口，开口尺寸与标准USB接口的外轮廓匹配，装配后接口周边缝隙均匀，既可以阻挡现场的粉尘、金属碎屑飘入电路板造成短路，也不会干涉USB插头的正常插拔，不会出现插头插不到位导致的接触不良问题。外壳的边角全部做了R角过渡处理，没有尖锐的棱角，既避免注塑生产过程中出现应力集中导致的壳体开裂，也能防止现场操作人员装配时被划伤。上下壳的扣合边缘做了错位止口设计，扣合后配合紧密，不会出现上下壳错位、翘边的问题，不需要额外增加超声焊接工序，仅靠内部定位柱的限位和两端接口的卡位就能实现壳体的可靠固定，小批量生产时可以有效降低装配成本。从安装边界来看，整套外壳的外形尺寸适配常规USB隔离器的PCB板尺寸，内部腔体预留了足够的空间容纳隔离芯片、电容、电阻等元器件，不会出现元器件顶到壳体内壁导致的装配干涉，壳体外壁厚度均匀，符合注塑成型的工艺要求，生产时不容易出现缩痕、缺料等注塑缺陷。在实际使用中，这套外壳可以有效隔绝外界的物理碰撞，避免电路板上的贴片元器件被磕碰掉件，同时塑料壳体本身具备一定的绝缘性能，可以进一步提升隔离器的电气安全性能，避免操作人员误触电路板带电部分造成安全隐患。针对不同的现场安装需求，上盖的沉头孔位可以适配M2或者M2.5的固定螺丝，既可以卧式安装在设备内部的空闲位置，也可以通过支架实现立式固定，适配不同的机箱内部空间布局。壳体表面没有多余的装饰结构，平整的表面可以方便粘贴产品标识标签，标注接口定义、隔离参数等信息，方便现场操作人员快速识别设备功能。
