HF115F小型电磁继电器三维建模作品

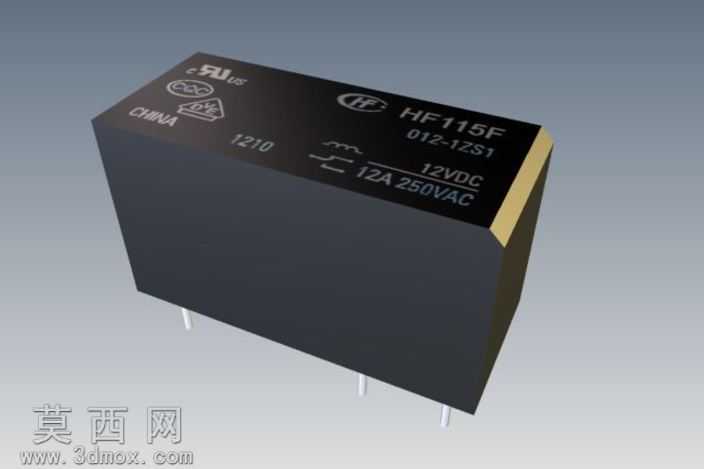

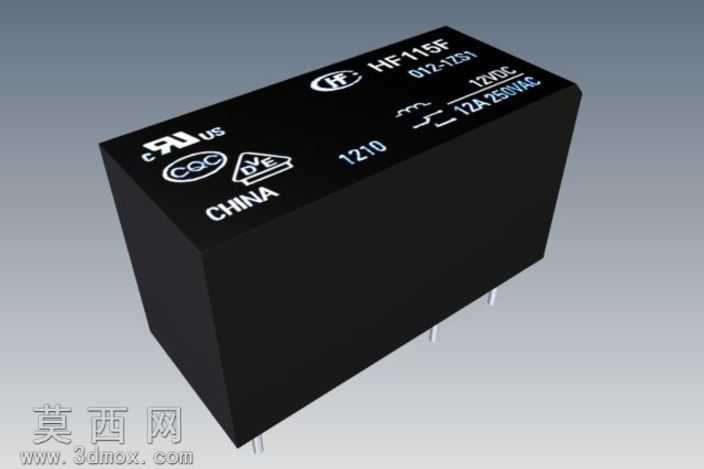

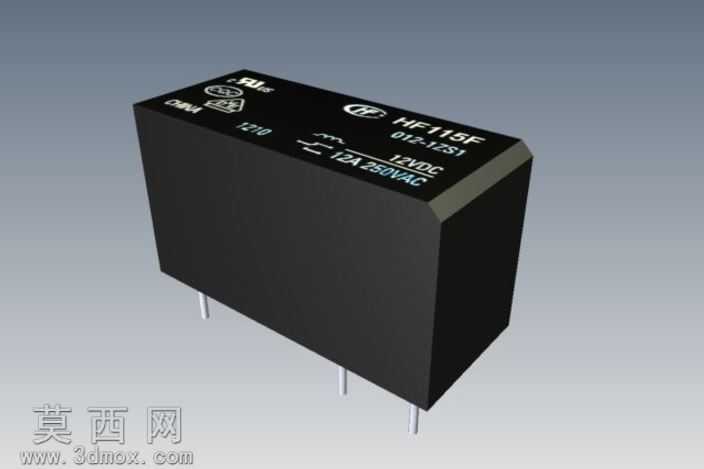

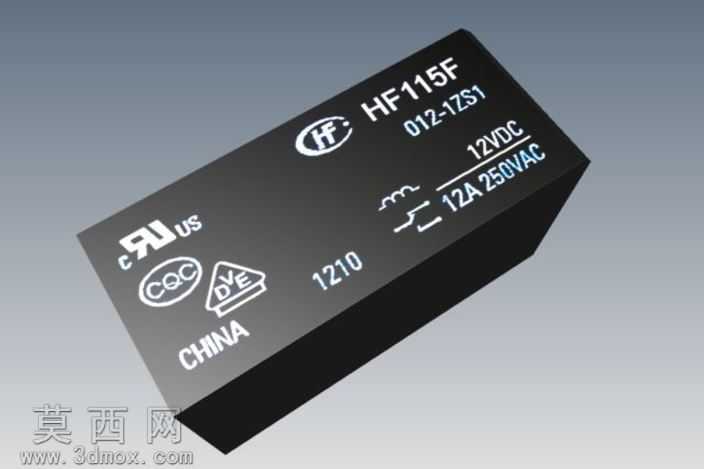

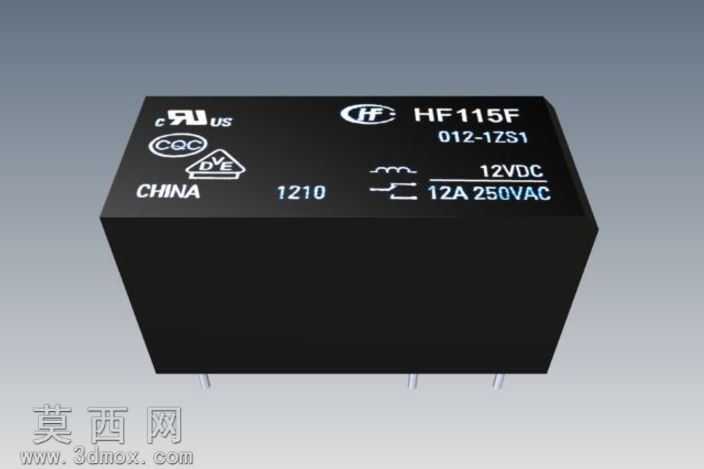

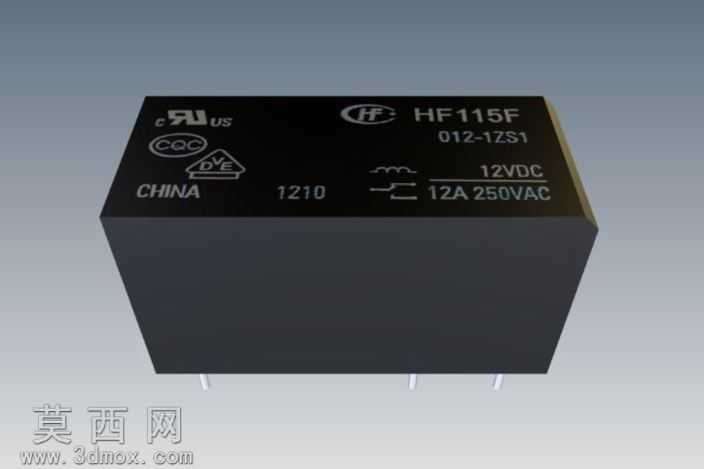

本作品为HF115F小型电磁继电器的三维数字模型，建模过程严格参照实物的外观尺寸与结构特征开展，首先通过多视角实物测绘获取继电器外壳、引脚、标识区域的精准尺寸参数，在三维建模环境中先搭建整体长方体主体的基础轮廓，对壳体的棱边做符合实物的微小倒角处理，还原工业器件的真实加工质感。外壳部分采用哑光黑色硬质塑料材质参数设置，调整材质的粗糙度、反光度参数，模拟工业继电器常用阻燃PA66材质的视觉效果，壳体表面的品牌标识、型号参数、认证标志、产地标注等细节，通过纹理映射的方式精准还原，确保标识的位置、字体大小、排版与实物完全一致，避免出现标识错位、比例失调的问题。引脚部分按照直插式安装的结构特征建模，还原引脚的金属光泽质感，设置金属材质的反光与金属度参数，模拟镀锡铜引脚的真实外观，同时精准控制引脚的伸出长度、间距参数，匹配电路板安装的实际尺寸要求，确保模型可直接用于电路板装配的虚拟仿真场景。建模过程中对继电器的内部结构做了合理的简化处理，在保证外观还原度的同时控制模型的面数，兼顾展示效果与文件使用的流畅性，渲染阶段采用柔和的影棚布光方式，多角度呈现继电器的外观细节，避免出现过强的反光遮挡壳体表面的标识信息，同时通过阴影设置突出模型的立体感，让整体渲染效果贴近实物拍摄的视觉感受。该模型可用于电子电路装配演示、低压电器结构教学、电子产品虚拟样机搭建等场景，建模过程中反复核对实物的比例关系，确保每个细节都符合HF115F继电器的真实产品特征，避免出现结构变形、尺寸偏差的问题，材质调整阶段多次对比实物照片的色彩与质感，优化材质参数让模型的视觉表现更贴近真实产品，最终呈现出还原度较高的继电器三维数字模型。
