V12梅林发动机结构设计图纸

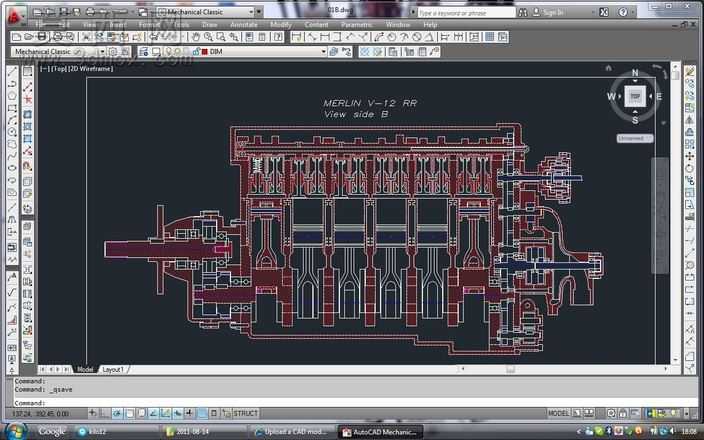

本作品为V12梅林发动机的二维结构设计图纸，完整还原了这款经典V型12缸发动机的内部构造与布局逻辑。图纸以专业工程制图规范绘制，清晰呈现了发动机的缸体排布、曲柄连杆机构、配气机构、附属管路等核心结构的位置关系与装配逻辑。从视图呈现来看，采用了侧视剖面的表达形式，将V型夹角布置的12个气缸、对应活塞组件、曲轴总成、凸轮轴传动结构以及周边的润滑油路、冷却管路、燃油供给管路都做了清晰的线条区分，不同功能的结构采用差异化的线型与色彩标注，便于快速识别各部件的功能分区。在结构设计还原上，严格遵循梅林发动机的经典布局特征，V型缸体的夹角角度、气缸间距、曲轴的曲柄相位布置、连杆的连接形式都与真实机型保持一致，同时完整呈现了发动机两端的附件传动结构、正时机构以及输出端的连接接口，能够直观展现这款经典航空发动机的动力传递路径与工作逻辑。图纸的绘制遵循机械制图的标准规范，各部件的轮廓线条清晰，装配关系表达准确，没有出现结构干涉或者位置错位的问题，能够清晰展现发动机从进气、压缩、做功到排气全流程对应的结构载体。对于动力机械的学习者与设计者而言，这份图纸能够帮助快速理解大排量V型12缸发动机的整体架构，掌握多缸发动机的曲柄排布、缸体布局、附属系统集成的设计思路，既可以作为发动机结构学习的参考资料，也能够为同类型动力装置的结构设计提供布局参考，还原了梅林发动机作为经典活塞式航空发动机的结构精髓，清晰展现了其紧凑的结构设计与高效的动力传递设计特点。
