行星齿轮传动机构SolidWorks设计模型

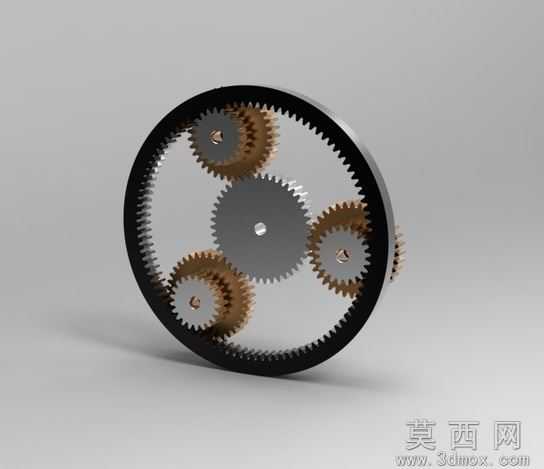

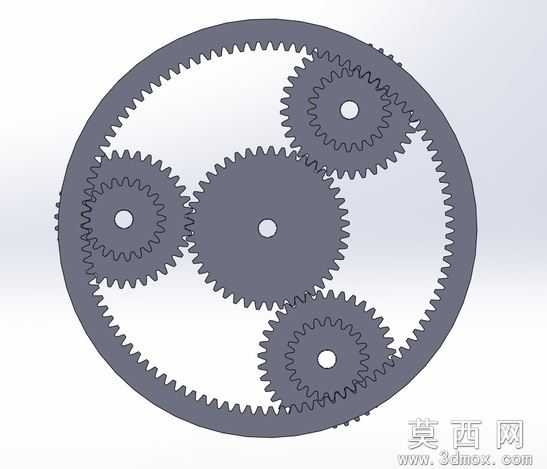

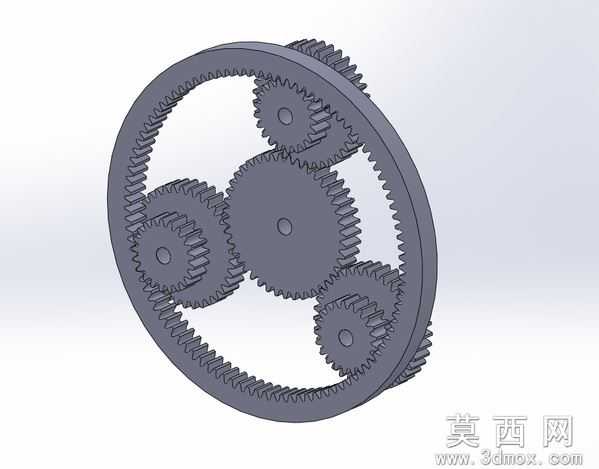

本行星齿轮传动机构模型采用SolidWorks软件完成全参数化建模，建模流程遵循机械设计规范，首先完成内齿圈、中心太阳轮、多组行星轮及行星架的基准草图绘制，通过几何约束确定各轮齿的分度圆、齿顶圆、齿根圆参数，采用渐开线齿廓生成逻辑完成单个轮齿的特征创建，再通过圆周阵列完成整圈轮齿的排布，随后依次完成行星架的支撑轴、定位结构的特征建模，最终完成所有零部件的虚拟装配，全程添加同轴、啮合、限位等装配约束，确保机构运动无干涉。参数设计层面严格匹配行星齿轮传动的配比要求，合理设置太阳轮、行星轮、内齿圈的模数、齿数、压力角参数，保证传动比计算精准，各行星轮均匀分布在太阳轮与内齿圈之间，载荷分配均衡，同时预留了标准安装接口，可直接适配常规减速传动场景的安装需求。渲染材质部分针对不同零部件做了差异化设置，内齿圈采用哑光黑色金属材质模拟调质合金钢的表面质感，太阳轮与行星轮采用银灰色金属材质搭配细腻的磨砂纹理，还原高精度机加工齿轮的表面状态，行星架的连接轴件添加了金属光泽质感，整体渲染光影柔和，清晰呈现各部件的结构层次与啮合状态。结构原理上，该模型完整还原NGW型行星齿轮的传动逻辑，工作时中心太阳轮作为动力输入端，带动周向均匀分布的多个行星轮转动，行星轮同时与固定的内齿圈啮合，在自转的同时围绕太阳轮公转，最终通过行星架将动力输出，可在紧凑的结构空间内实现大传动比的动力传递，同时具备承载能力强、传动效率高、运行平稳的结构优势。软件兼容方面，模型提供SolidWorks2011、SolidWorks2012等多个版本的源文件，同时导出STEP、IGES等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，无需转换修复即可直接打开编辑，适配不同设计人员的软件使用习惯。研发教学应用层面，该模型既可以作为机械设计人员研发行星减速机构、行星传动装置的参考原型，用于验证传动方案、校核结构强度、模拟运动状态，缩短产品研发周期；也可作为高校机械专业机械原理、机械设计课程的教学案例，帮助学生直观理解行星齿轮的传动原理、装配关系与参数设计逻辑，同时也适合三维建模初学者练习齿轮类零件的建模与装配操作，掌握参数化设计的核心技巧。
