工业金属三抽工作台钣金结构设计

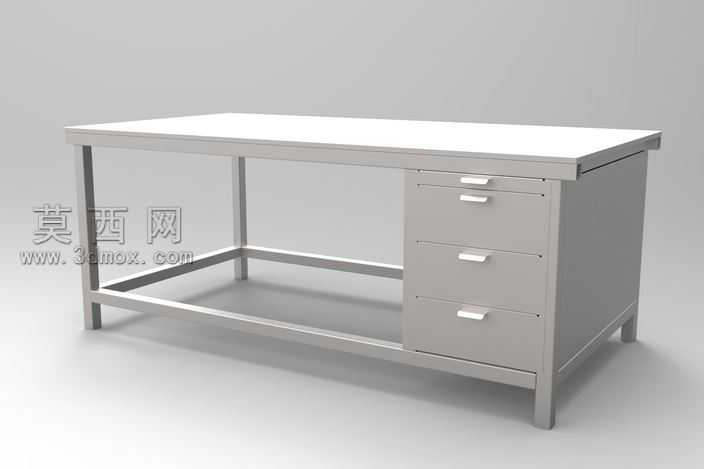

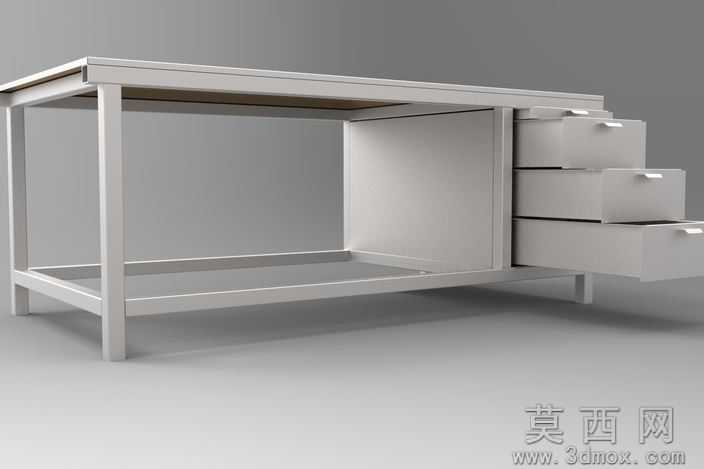

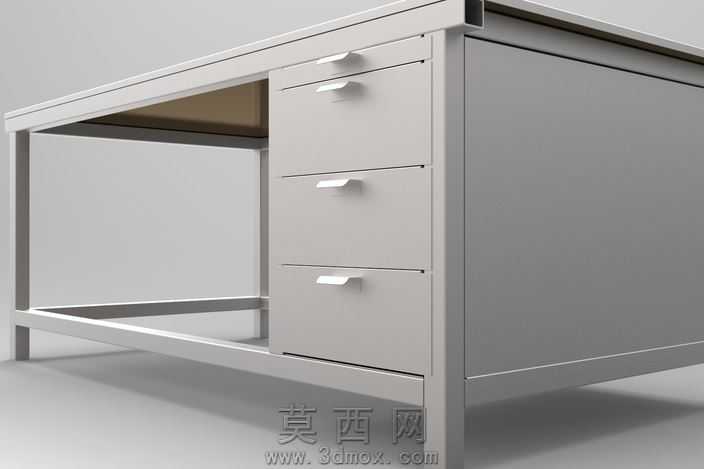

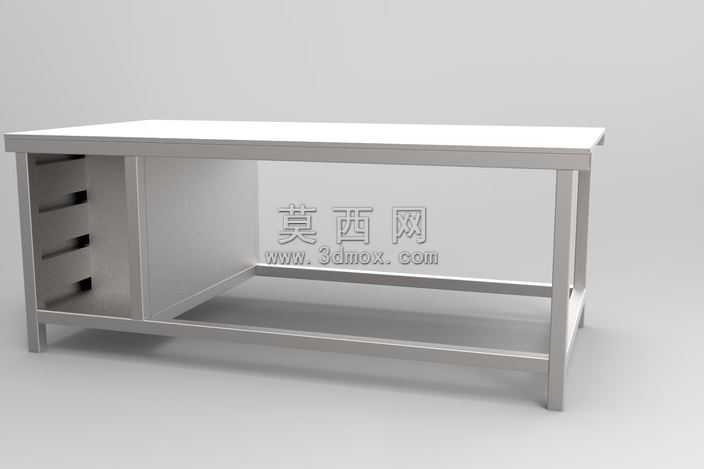

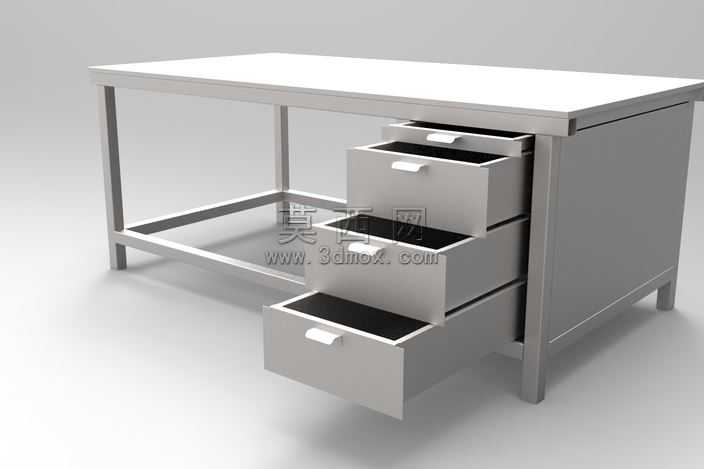

本作品为工业钢制三抽工作台的三维参数化建模成果，整体采用钣金工艺逻辑完成结构搭建，建模过程严格遵循2mm壁厚的钣金加工规范，主体框架选用60×60×4规格的方形管材作为支撑骨架，通过精准的折弯、焊接工艺特征还原真实加工流程，确保模型可直接对接钣金下料、折弯工序的生产需求。建模阶段优先采用自顶向下的设计思路，先搭建整体框架的基准坐标系，确定工作台的整体长宽高比例与操作台面高度，再依次拆分台面、侧封板、抽屉组件、底部支撑横梁等独立子部件，各部件间预留合理的装配间隙，还原真实产品的装配公差要求。材质渲染部分，整体采用哑光磨砂金属材质，还原冷轧钢板经静电喷塑后的细腻质感，抽屉拉手采用同色系金属折弯件，与柜体保持统一的工业简约风格，台面边缘做折边包边处理，既提升结构强度也避免锐边带来的安全隐患。结构设计上，三个等规格抽屉沿柜体单侧竖向排布，抽屉内部设置滑动导轨安装位，预留导轨装配空间，柜体侧封板采用整板折弯结构，减少拼接焊缝提升整体刚性，底部框架采用方管焊接成围框结构，四个支撑腿与底部围框做满焊连接特征，保证工作台承重时的结构稳定性。模型完整还原了钣金件的折弯止裂口、焊接预留边、螺丝过孔等工艺细节，所有特征均为可编辑参数，可根据实际使用需求调整整体尺寸、抽屉数量、管材规格等参数，适配车间操作、工具收纳、工位作业等多种使用场景，渲染阶段采用工作室均匀布光，清晰呈现金属材质的哑光质感与结构的棱角线条，直观展示产品的外观形态与结构逻辑。
