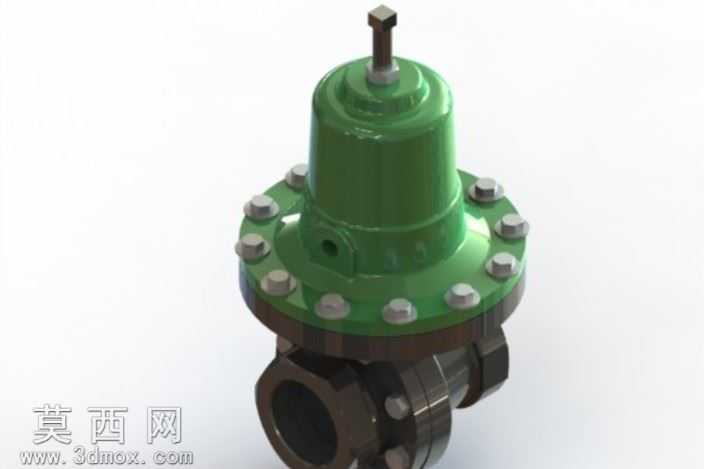

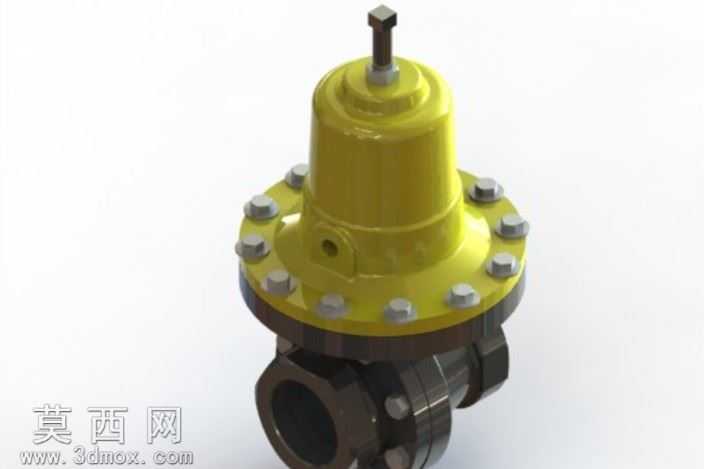

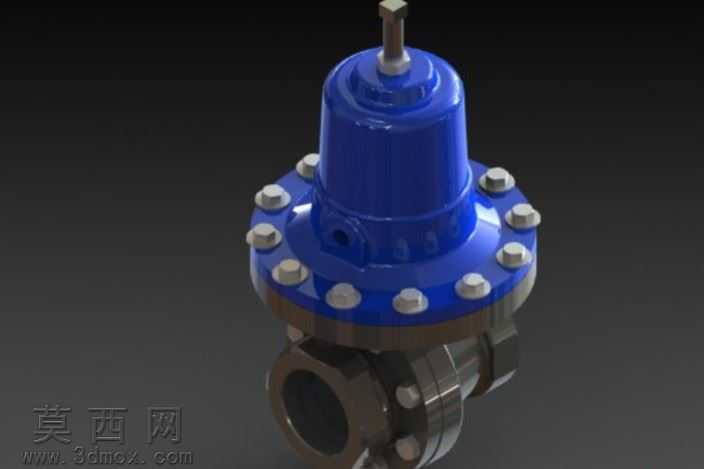

本作品为直动式内螺纹连接减压阀的三维参数化建模成果,建模过程以实际工业减压阀的测绘尺寸为基准,严格遵循机械设计公差规范完成各零件的特征搭建。建模阶段优先完成核心承压零件的结构绘制:阀体部分采用旋转特征构建内部流道腔体,通过扫描切除加工出内螺纹连接端口,端口处做密封倒角处理,避免流体输送过程中出现渗漏问题;阀盖部分采用拉伸与旋转组合特征构建弹簧腔与调压杆安装位,周向均匀分布的螺栓连接孔通过圆周阵列特征生成,保证每个孔位的同轴度与位置度符合装配要求,阀盖与阀体的结合面做精加工平面特征,模拟实际金属密封面的加工精度。上部调压组件的建模还原了直动式减压阀的核心调节结构:顶部调压杆采用六边形端头设计,匹配实际手动调节的操作形态,杆身做阶梯轴特征适配密封圈与导向套安装;内部弹簧采用螺旋扫描特征生成,还原弹簧的有效圈数、节距与丝径参数,保证虚拟装配后弹簧压缩行程与实际调压范围匹配;下部阀芯组件采用多实体建模方式,分别构建阀芯密封垫、导向肋、阀瓣结构,还原阀芯在阀腔内的滑动导向形态,保证流体压力变化时阀芯可顺畅位移实现压力调节。材质与渲染阶段针对不同零件的实际应用材质做对应设置:阀体与阀盖的铸铁材质添加粗糙金属质感,表面做深绿色工业漆材质效果,还原工业阀门的涂装外观;螺栓、调压杆等外露金属零件采用不锈钢材质,添加轻微金属反光与使用磨损痕迹,提升模型真实感;密封件采用丁腈橡胶材质,设置哑光深色橡胶质感,区分金属与非金属零件的视觉差异。装配阶段严格按照实际装配顺序添加配合关系:阀盖与阀体采用螺栓同轴配合与面重合配合,保证连接面紧密贴合;阀芯与阀腔内壁添加同轴配合与轴向行程限位,模拟阀芯的滑动调节行程;调压杆与阀盖添加螺旋配合,还原旋转调压杆时的轴向进给动作;弹簧添加压缩状态的挠性配合,还原装配后的预紧压缩状态。整体建模过程兼顾结构准确性与可视化效果,既还原了直动式减压阀的内部工作结构,也通过渲染处理呈现出工业产品的真实外观,可用于阀门结构教学、产品选型展示、管路系统装配模拟等场景。
- 全部评论(0)
- 模板大小 1.38 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2012,效果图,其它,
- 软件分类 阀门
