饲料输送管路用角式截止止回阀三维模型

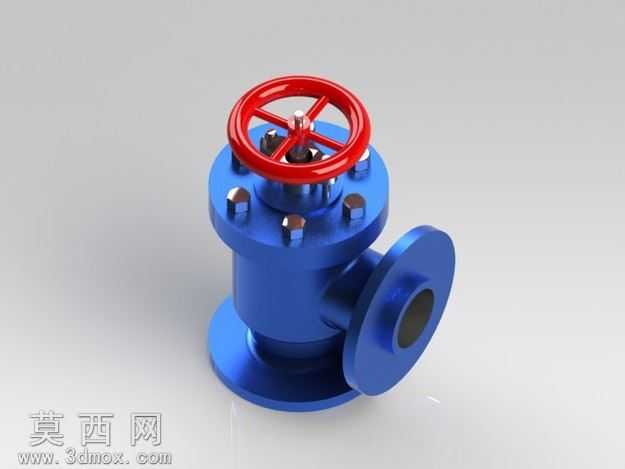

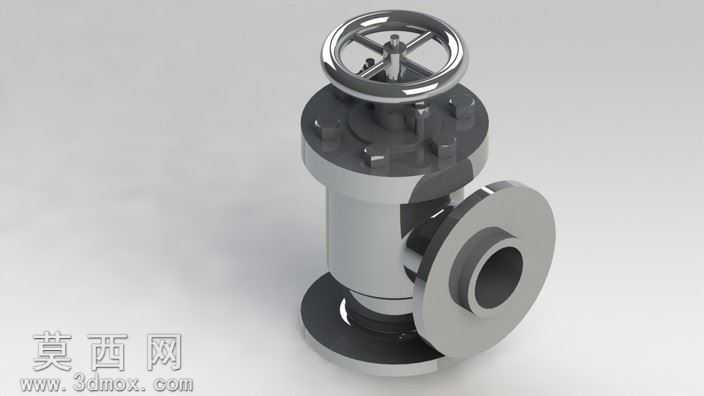

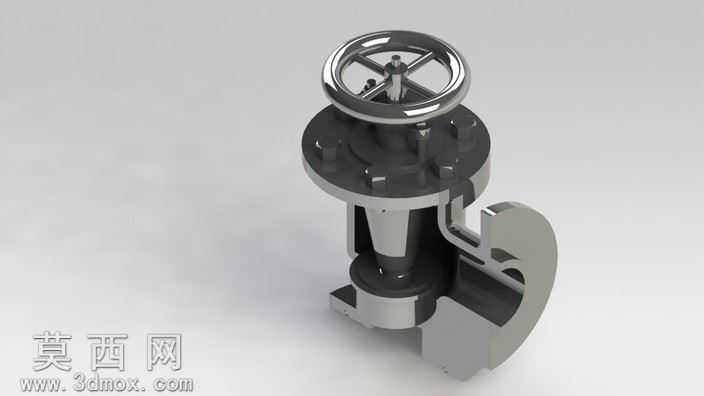

本模型为饲料输送管路专用的角式截止止回阀，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循阀门行业通用设计规范，对阀体、阀盖、阀杆、手轮、密封组件、法兰连接端等所有零部件进行1:1比例还原，无结构缺失与比例失真。建模阶段优先采用实体拉伸、旋转切除等基础特征搭建主体框架，针对阀瓣启闭运动轨迹、阀杆梯形传动螺纹、法兰盘均布螺栓孔、手轮轮辐镂空结构等细节，采用螺旋扫描、阵列、布尔运算等高级特征完成精细化构建，所有配合面预留合理的工程装配间隙，可直接导入工程模块进行虚拟装配与干涉检查。材质与渲染环节，针对阀门不同部件的实际应用材质做了区分设置：阀体、阀盖、法兰等承压铸件部分采用铸钢材质，调整金属粗糙度参数模拟铸件亚光金属质感，边缘做轻微倒角处理还原真实机加工棱边效果；阀杆、手轮、紧固螺栓等运动与紧固件采用不锈钢材质，调高金属反射度与光泽度参数，模拟抛光金属的亮面质感；密封面、阀瓣密封垫等非金属部件采用丁腈橡胶材质，设置低反光、高漫反射参数还原橡胶的哑光质感，整体渲染采用三点布光方案，主光源模拟工业展厅柔光效果，辅助光源勾勒金属轮廓，环境光补足暗部细节，最终呈现的渲染图可清晰展示阀门的结构层次与材质差异。结构设计上，该阀门采用角式流道结构，进出口呈90度垂直布局，适配饲料输送管路中需要转向的安装场景，同时集成截止与止回双重功能：顶部手轮通过阀杆带动阀瓣做升降运动，可实现管路的手动通断控制；阀瓣自带导向复位结构，在介质逆流时可依靠介质压力与复位结构自动闭合，防止饲料介质倒流，避免管路堵塞与输送设备反转损坏。法兰连接端采用标准管路法兰尺寸，均布螺栓孔位置与密封槽结构完全符合行业连接标准，可直接对接同规格的工业管路，模型整体结构逻辑清晰，特征参数可编辑，可根据实际使用场景调整通径、压力等级等核心参数，适配不同输送量的饲料管路工况。
