软管快装式倒钩锁紧快速接头结构

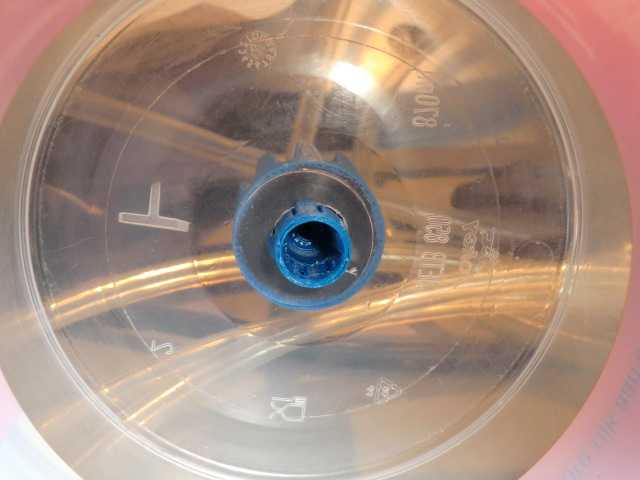

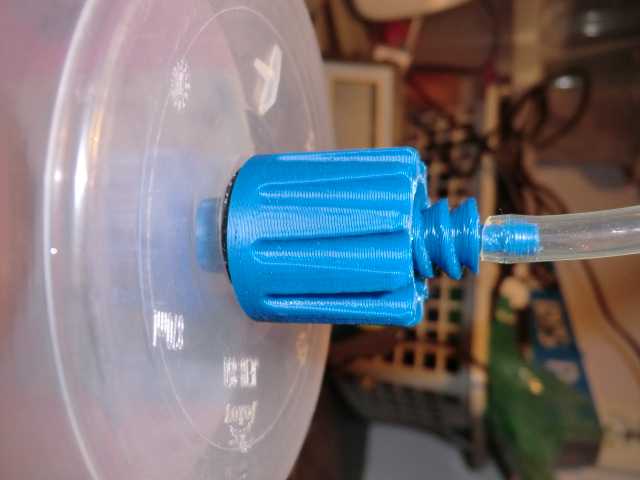

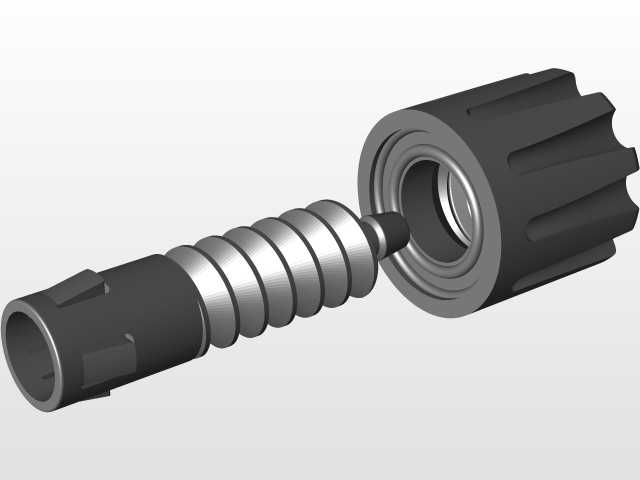

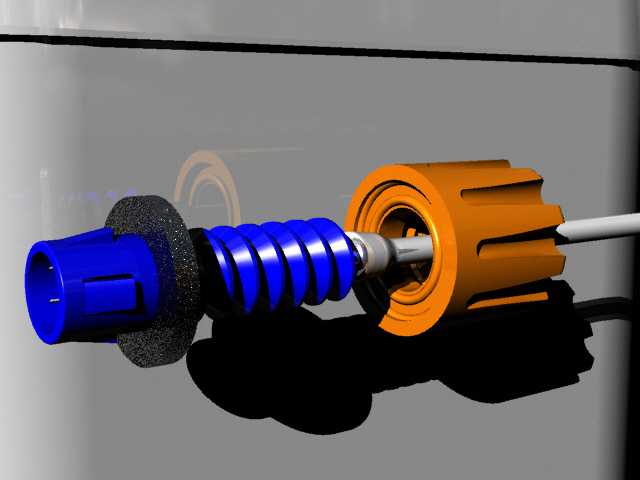

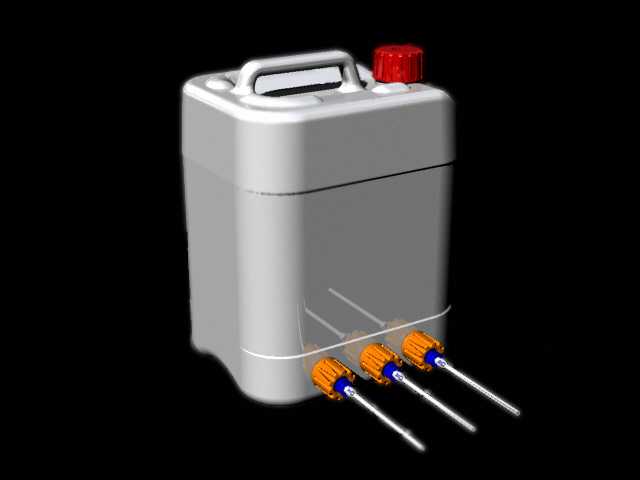

这类快速接头主要面向软管类管路的快速拆装场景，尤其适配操作空间受限、无法从内侧完成螺母紧固的安装工况，比如便携储液容器的外接管路接驳、狭小设备舱内的流体管线对接，无需额外工具即可完成管路的通断操作，大幅缩减现场装配与后期维护的作业时长。结构设计上采用倒钩式内压锁紧逻辑，接头插入安装面板的通孔时，周向分布的倒钩受孔壁挤压向内收缩，待完全穿过面板孔后倒钩自动弹开复位，从内侧卡紧面板壁面实现轴向定位，无需在面板背面预留操作空间。接头配套的橡胶圈/垫片承担核心密封职能，拧紧外侧的旋钮螺母时，螺母会带动接头乳头部向后位移，将橡胶密封件紧紧压在活塞端面与面板外侧之间，阻断流体渗漏路径；针对小间隙的安装场景，也可将橡胶圈预先推入安装孔内填补缝隙，适配不同公差的面板开孔。螺纹部位采用扶壁螺纹结构设计，这种螺纹的坡度随旋合长度逐步增加，在无支撑材料的加工场景下也能实现顺畅成型，同时该螺纹结构可承受较高的单向轴向载荷，适配频繁插拔的使用需求。安装边界方面，该接头适配的壁/面板厚度范围为3mm至3.5mm，具体适配厚度可根据配套橡胶密封圈的压缩量调整，面板上的安装开孔直径需严格控制为12mm，保证倒钩顺利穿过同时避免间隙过大导致的密封失效。部分工况下可在喷嘴部位配套锁紧螺母，防止拧紧过程中接头跟转，日常拆卸时无需完全拧下螺母，只需拧松后向内推动喷嘴，即可解除倒钩的锁紧状态，将接头从面板孔中推出，实现快速拆卸，可重复使用多次，适配流体输送、便携储液设备、小型管路系统的快速接驳需求。
