三相异步电动机爆炸展示三维结构设计

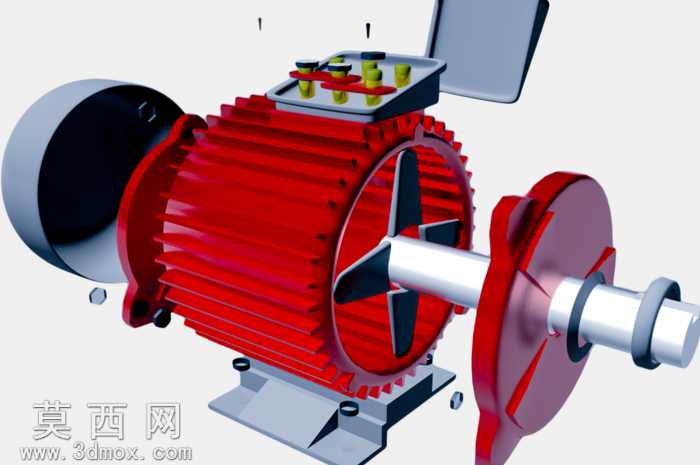

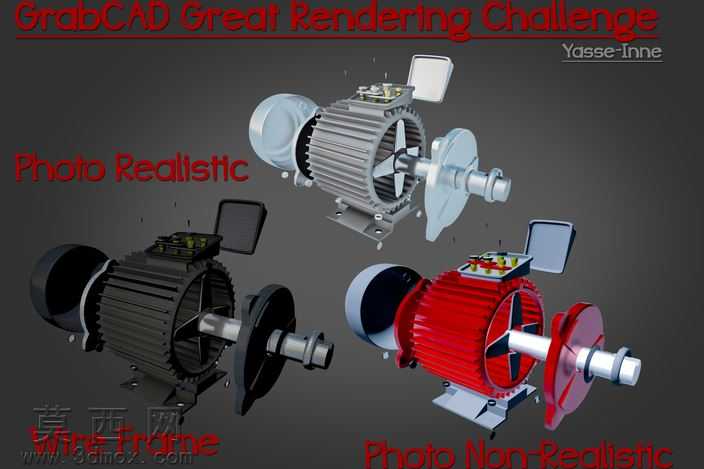

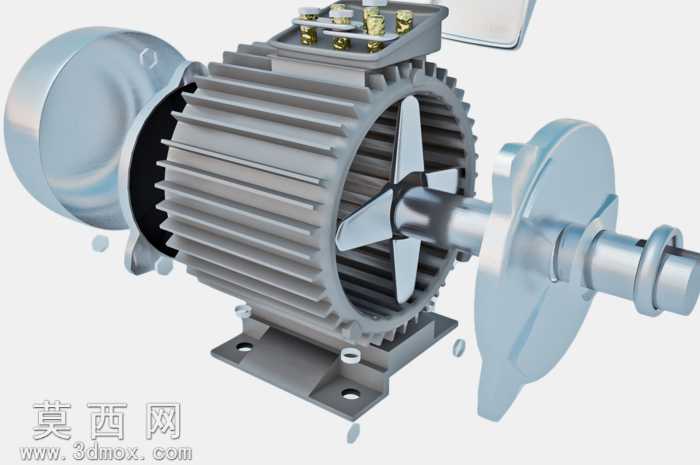

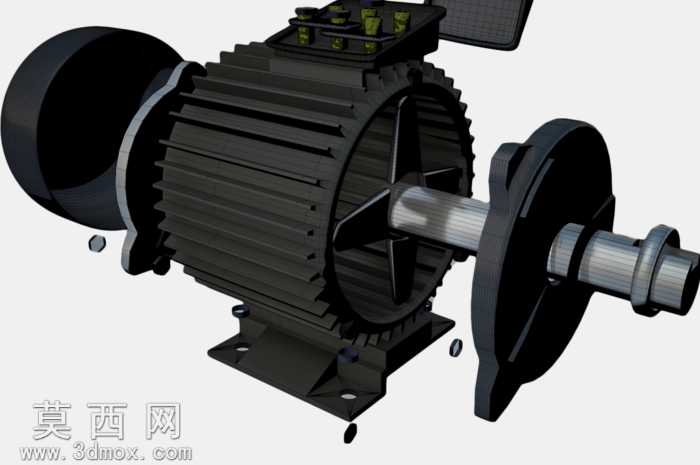

本作品为三相异步电动机的爆炸展示三维模型，建模过程严格遵循工业电机的实际生产尺寸与装配逻辑，通过爆炸视图的呈现形式，清晰拆解电机各组成部件的位置关系与装配顺序，完整还原了工业电动机的内部构造与外部形态。建模阶段首先搭建电机的核心基准框架，以电机输出轴的中心轴线为全局装配基准，依次完成定子组件、转子组件、机座外壳、前后端盖、散热风叶、风罩、接线盒、安装底座等核心部件的独立建模，每一个部件的尺寸比例都参考通用工业电机的实际参数进行校准，确保各部件的装配间隙、配合公差符合真实电机的生产装配要求。材质渲染阶段针对不同部件的物理属性匹配对应材质效果：机座外壳采用铸铁哑光黑材质，还原铸铁壳体的磨砂颗粒质感与厚重金属属性；输出轴与转子轴采用抛光钢材材质，呈现金属加工后的银亮金属光泽与表面车削纹理；散热风叶采用黑色工程塑料材质，还原塑料部件的哑光质感与注塑成型的边角特征；接线盒内部的接线端子采用黄铜材质，呈现铜质部件的暖金色金属质感；安装底座与机座一体的铸铁材质做了细微的做旧处理，模拟工业设备使用过程中的轻微磨损质感，提升模型的真实感。结构设计上完整还原了电机的功能结构：机座外壳的轴向散热筋条按照真实电机的散热结构均匀排布，保证散热结构的形态准确性；转子部分的鼠笼结构、定子绕组的排布都做了细节还原，爆炸视图下各部件沿装配轴线依次分离，清晰展示从输出轴、转子、定子、机座到前后端盖、风叶风罩的装配层级，接线盒的上盖做了开启状态的处理，可直观看到内部的接线端子结构，安装底座的固定螺栓孔、吊装吊耳等细节结构都做了精准还原。设计思路上采用爆炸视图的呈现形式，区别于常规的整机装配模型，能够让观看者清晰理解电机的装配逻辑与各部件的功能定位，模型同时提供实体渲染、线框展示、透明背景三种呈现版本，可适配不同的展示使用场景，无论是用于机械结构教学、产品展示还是装配工艺说明，都能够清晰传递电动机的结构信息，帮助观看者快速理解三相异步电动机的组成结构与工作原理，模型的各部件均为独立可编辑的建模实体，可根据需求进行尺寸调整、结构修改或者装配动画的制作，具备较高的二次使用价值。
