带标识插槽的NFC磁条读卡终端结构

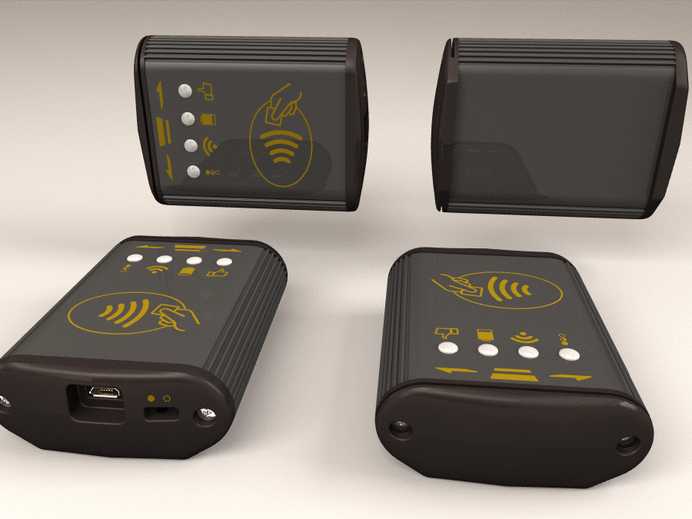

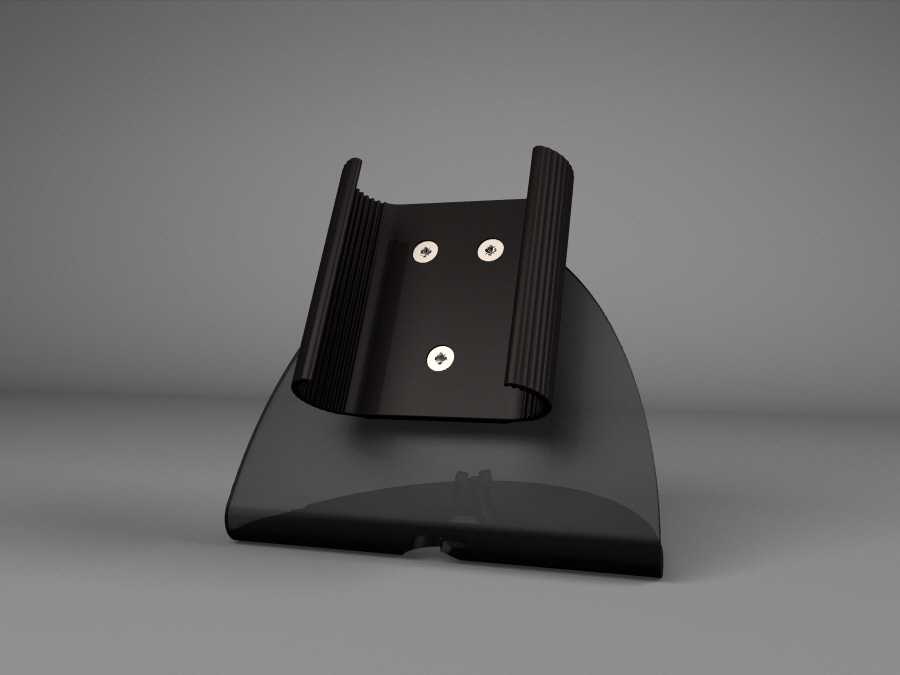

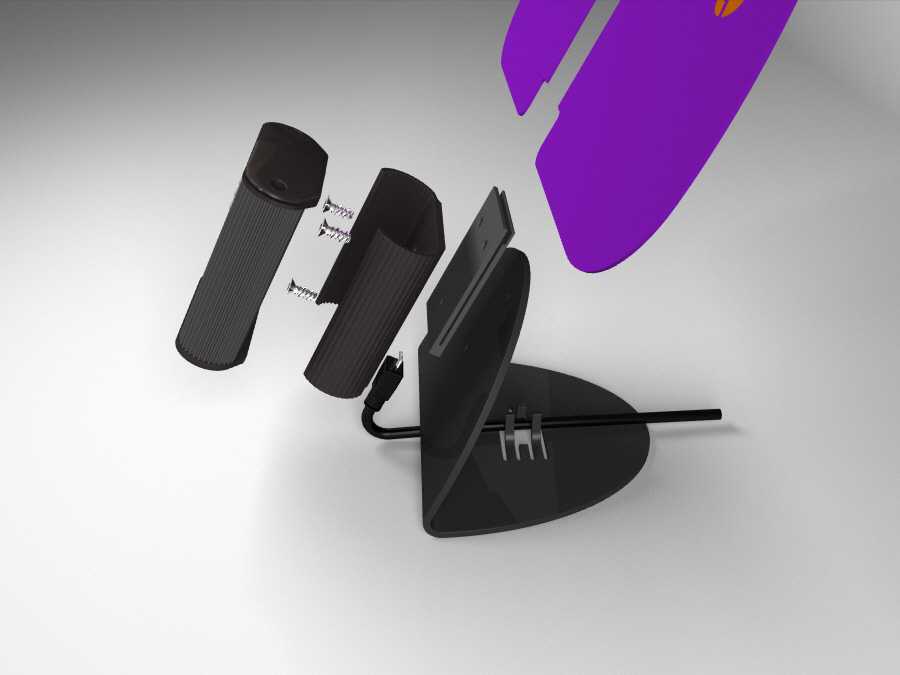

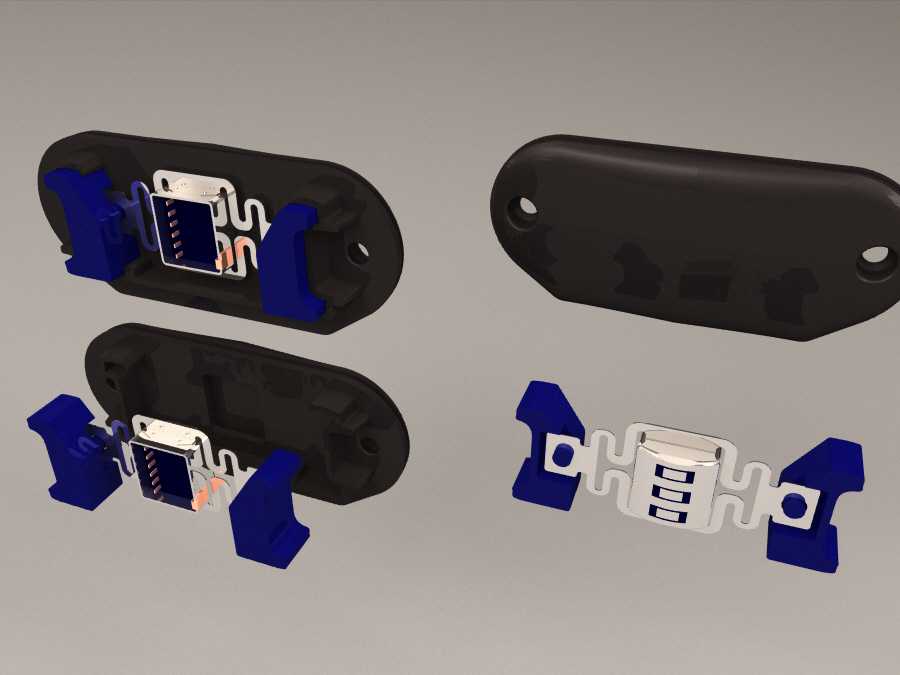

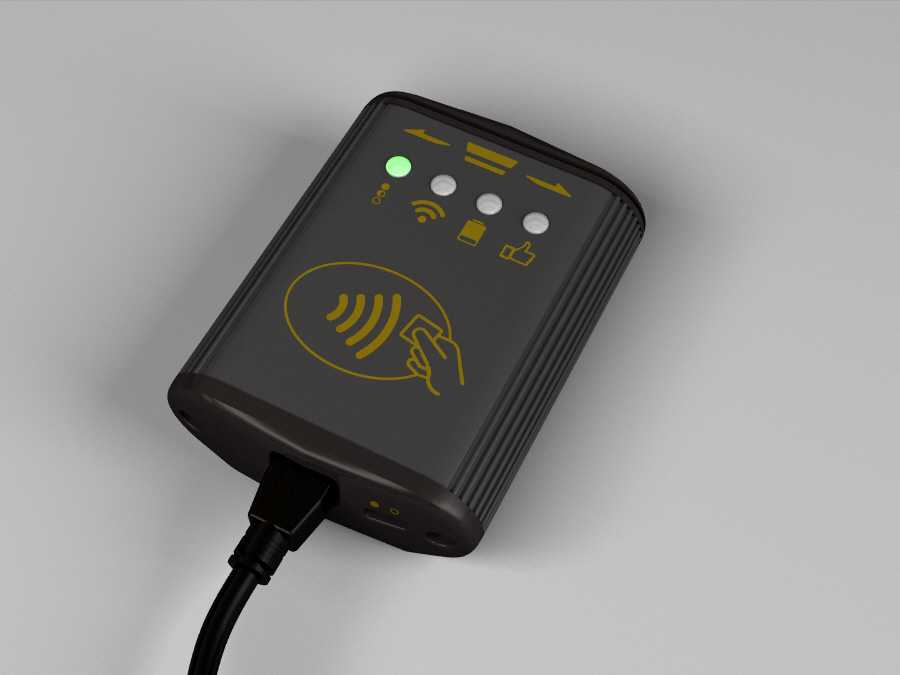

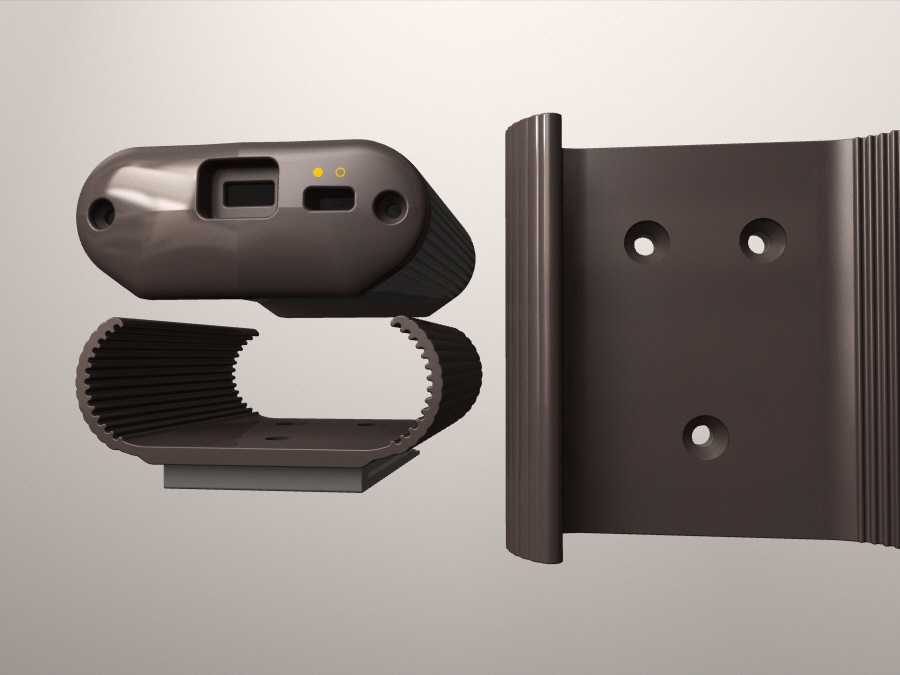

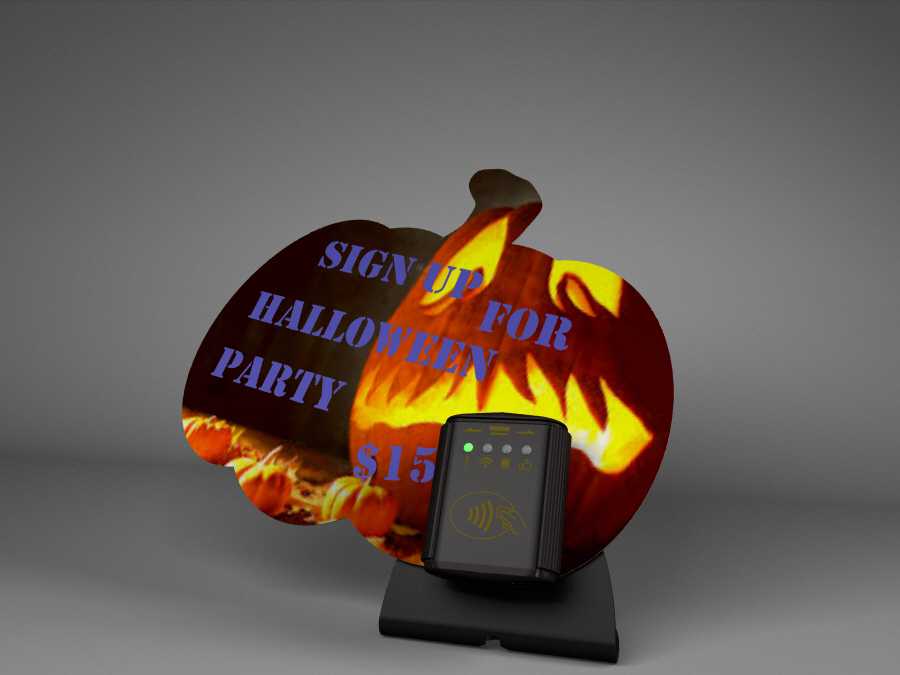

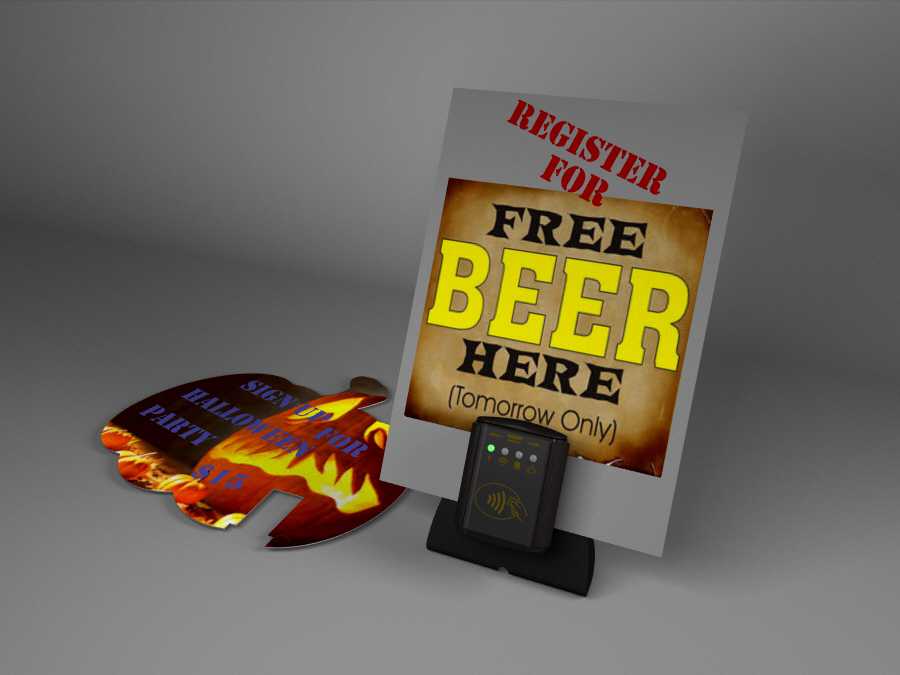

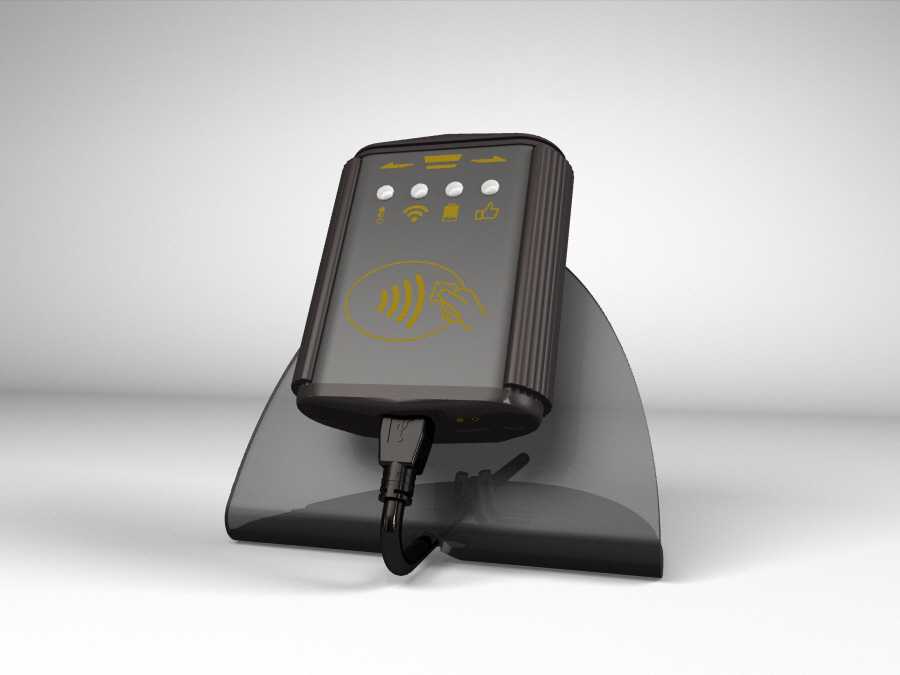

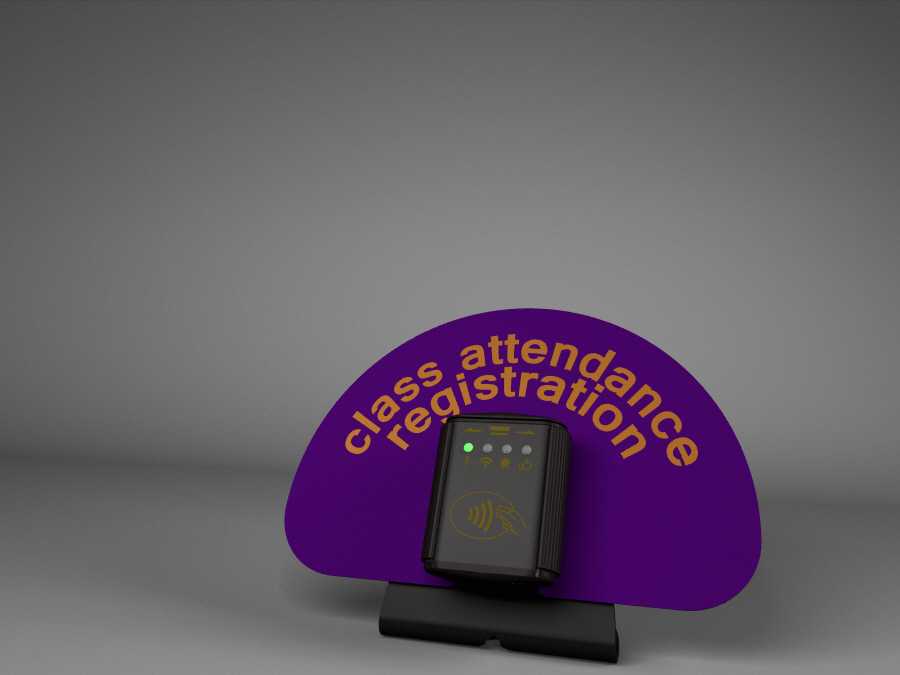

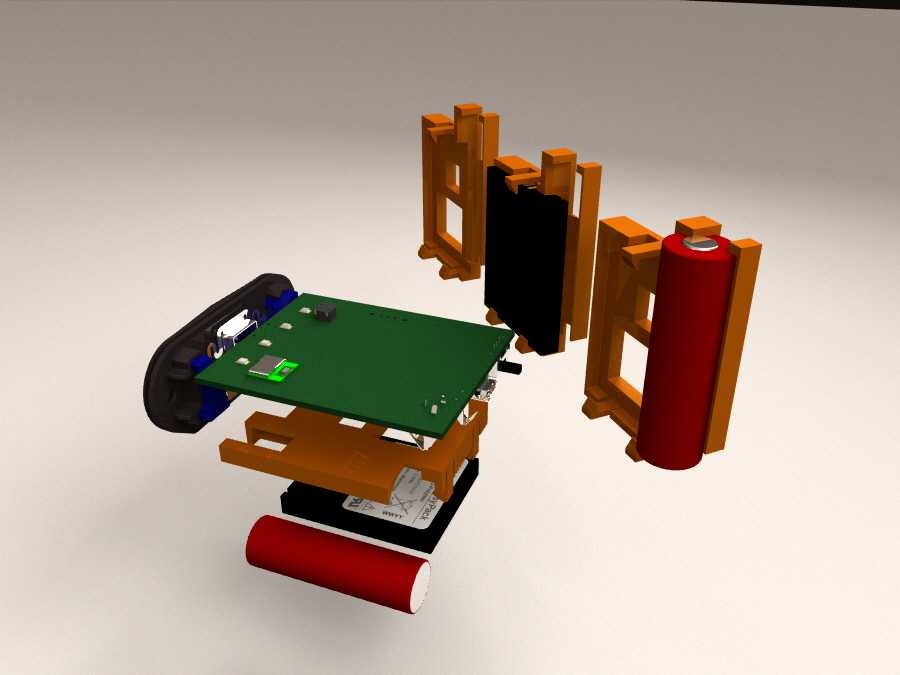

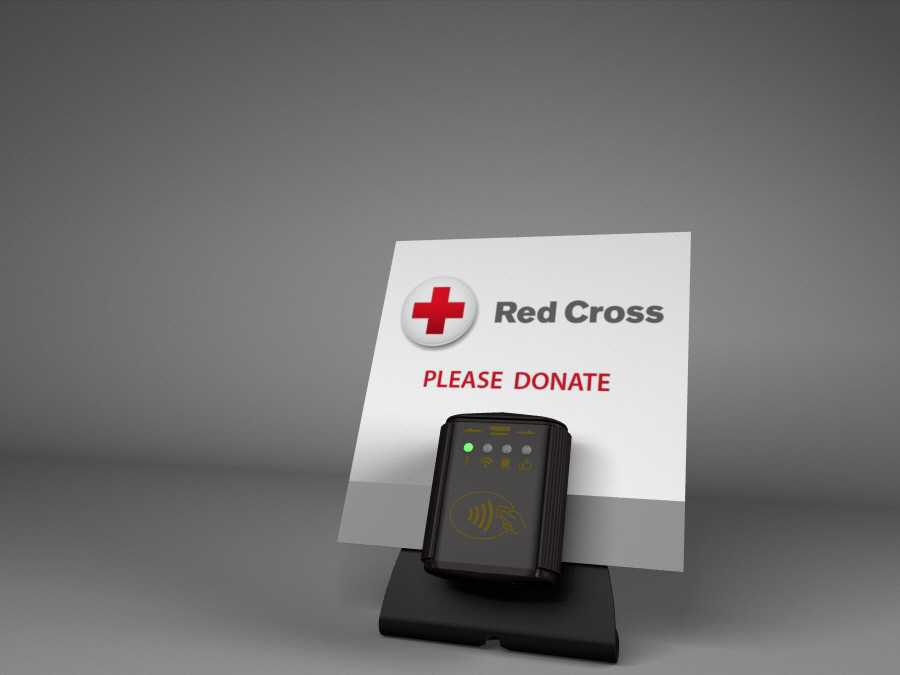

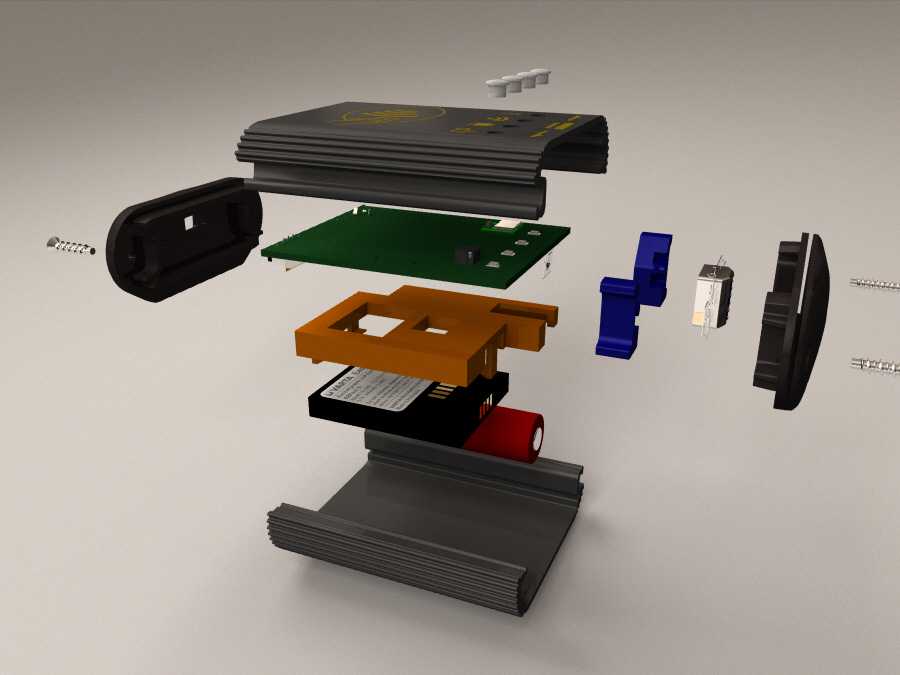

这款读卡终端的结构设计兼顾桌面摆放与壁挂安装两类使用场景，日常可放置在服务台、收银点位作为身份核验、卡片读写的终端设备，壁挂安装时可搭配配套支架固定在墙面、立柱上，适配展会引导、门禁核验、公益点位自助登记等不同场景的使用需求。设备背部预留的滑动插槽可插入纸质标识板，无需额外粘贴标识，更换提示内容时直接抽插即可，在公益捐赠点位、临时核验点使用时，可快速更换提示内容，无需改动设备本体结构。外壳采用上下扣合的挤压型材拼接结构，侧面造型做了圆弧过渡处理，从侧面看结构线条简洁，上下型材的拼接卡扣隐藏在壳体内部，既保证了外壳的装配强度，也避免了外露拼接缝影响外观一致性，同套型材模具可适配带磁条读卡、仅NFC读卡两类不同功能的版本，仅需更换侧盖即可完成不同版本的切换，大幅降低了多版本开模的成本。内部PCB采用单板设计，预留了扁平电池与圆柱形电池两类电池的安装位，可根据使用场景选择供电方案，桌面摆放时可采用内置电池供电，壁挂固定时可通过背部预留的USB接口外接供电，适配不同安装点位的供电条件。PCB板上集成的SMD LED指示灯通过顶部外壳的导光结构向外传递状态信号，从左到右依次对应开机、睡眠休眠、关机、WiFi信号连接、充电状态、电量满电、操作允许、操作拒绝等不同状态，绿色常亮代表操作允许，红色闪烁搭配蜂鸣提示代表操作拒绝，红绿色组合的黄色闪烁代表读卡取错，不同状态的光信号区分清晰，用户无需查看说明书即可快速识别设备运行状态。配套的支架采用半透明聚碳酸酯材质注塑成型，颜色与设备本体保持一致，支架与设备接触的位置做了微弹卡扣结构，设备卡入支架后，背部伸出的定位脚会卡入支架对应的限位槽内，避免设备从支架滑落，支架底部做了防滑处理，桌面摆放时不会随卡片插拔动作移位，壁挂安装时支架可通过螺丝固定在墙面，设备卡入后即可完成安装，所有结构件均可通过3D打印制作小批量样机，小批量量产时可采用真空注酯工艺加工外壳，兼顾外观质感与生产成本。
