多联式电气接线塑料接头座三维设计

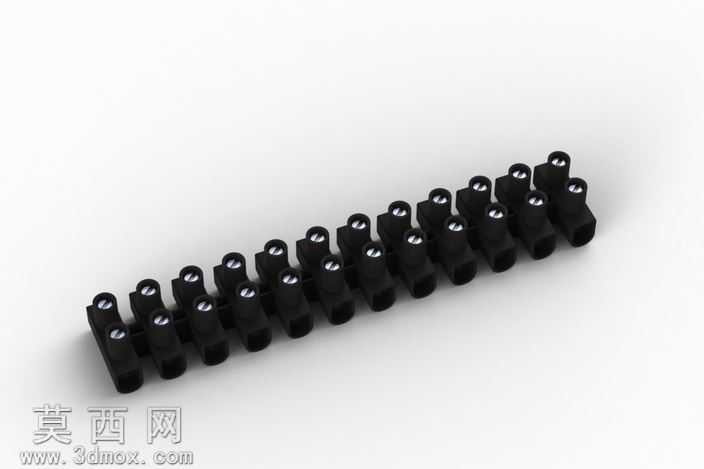

本款接头座采用三维参数化建模方式完成全结构设计，建模阶段首先梳理产品的功能需求：作为电气线路的分线连接载体，需要同时满足多组线缆的稳固对接、绝缘防护、排布规整的使用要求，因此整体采用长条形等距排布的多联结构设计。建模时首先绘制单组接线位的基础轮廓，以对称拉伸的方式构建单孔接线腔体，腔体内部预留金属接线端子的安装卡位，腔体侧壁设计防滑定位的微小凸筋，保证装入的金属接插件不会出现松脱移位；完成单组接线位建模后，通过线性阵列命令按照统一间距复制排布12组接线单元，相邻单元之间设置加强筋结构提升整体结构强度，避免安装受力时出现单元断裂的问题。整体外壳采用一体化建模思路，将所有接线单元的基座部分融合为一个整体，底部设计平整的安装基面，基面上预留两个对称的安装固定孔位，方便使用螺丝将接头座固定在电气柜、设备壳体等安装面上。材质设计上，主体外壳选用黑色阻燃工程塑料材质，渲染时调整材质参数为哑光磨砂质感，还原工业塑料件的真实表面效果，接线位内部的金属接触件赋予亮面金属材质，与黑色塑料外壳形成清晰的视觉区分，突出结构层次。渲染阶段采用柔和的漫反射光源，从斜上方45度角投射光线，清晰展现每个接线位的开孔轮廓、基座的加强筋结构以及整体的排布规整度，同时添加柔和的环境阴影增强模型的立体感。设计过程中充分考虑实际使用的合理性：相邻接线位的间距经过反复调整，既保证接线操作时有足够的手部操作空间，不会出现相邻线缆干涉的问题，又尽可能压缩整体占用空间，适配紧凑的电气安装场景；每个接线位的顶端开孔做了微小的倒角处理，既去除建模产生的尖锐棱角提升安全性，也方便线缆插入时的导向对位；外壳边缘全部做圆角过渡处理，避免安装维护时划伤操作人员。整体结构无多余冗余设计，所有特征都服务于接线连接、绝缘防护、安装固定的核心功能，模型结构完整，可直接用于后续的工程出图、注塑模具设计以及装配模拟验证。
