框架式带卷筒传动实验研究装置

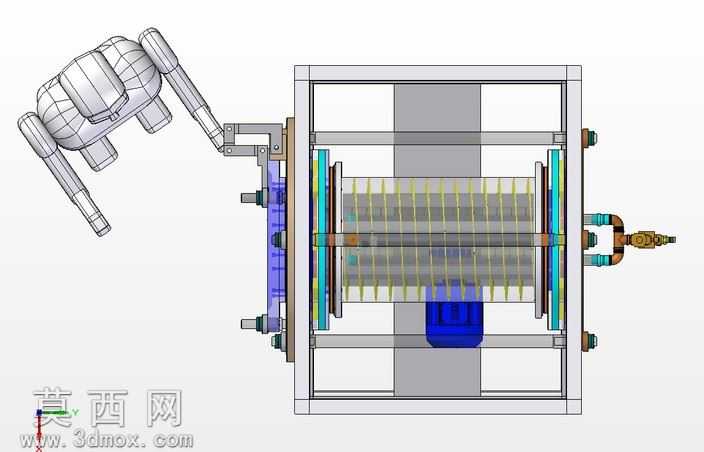

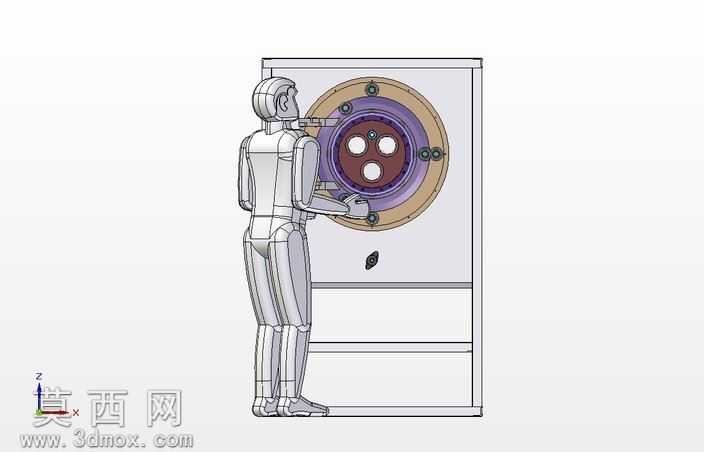

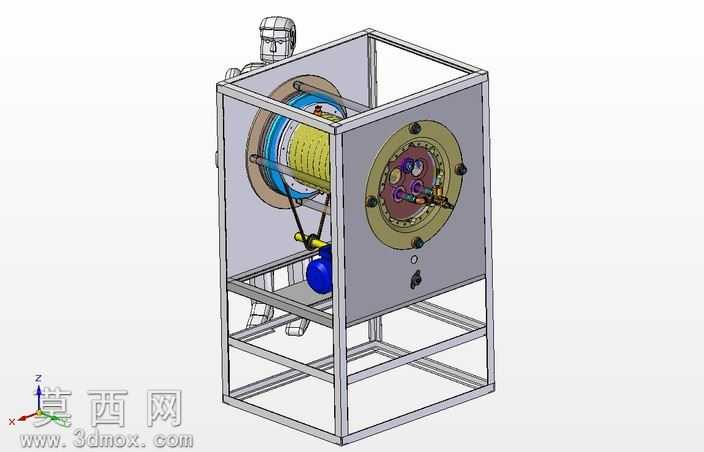

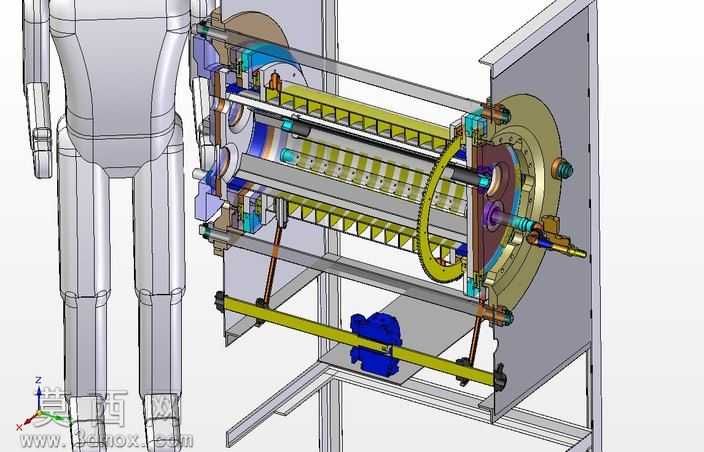

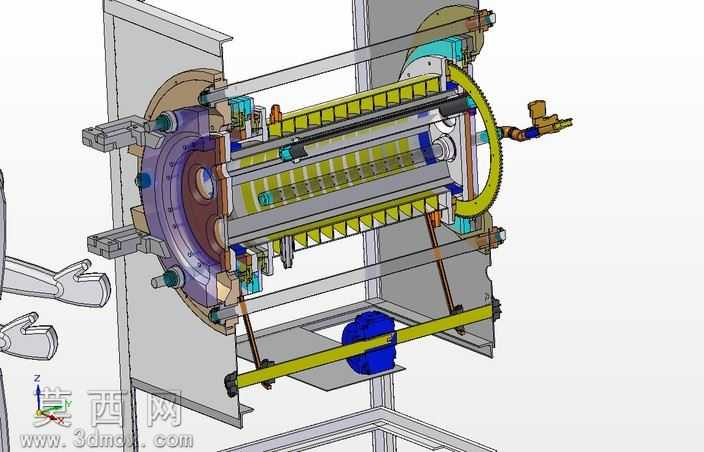

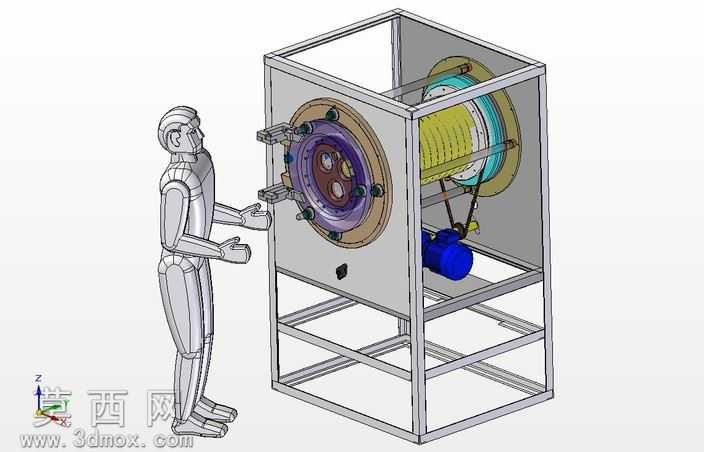

该三维模型采用参数化建模方式完成整体装配设计，首先搭建方管焊接成型的立式框架机架作为承载基体，机架底部设计为双层方管拼接的支撑底架，通过型材间的垂直焊接约束保证整体结构的抗扭刚度与承重稳定性，机架上部为围合式安装腔体，预留传动组件的安装定位空间。模型核心传动部分采用卧式卷筒结构设计，卷筒外侧缠绕柔性传动件，卷筒两端通过带座轴承与腔体侧壁的安装法兰定位，法兰端设计多组螺栓孔位实现轴承座的可调节固定，法兰中心预留观测窗口可直观查看内部传动副的啮合状态。动力端采用蓝色卧式电机作为动力输入源，电机通过带传动机构将动力传递至卷筒主轴，带传动部分设计张紧调节结构，可通过调整电机安装座位置实现传动带张紧度的适配调整，传动路径上设计防护结构避免传动件外露带来的安全隐患。模型前端设计快开式操作舱门结构，舱门通过铰接结构与机架连接，舱门上设置多组锁紧卡扣实现闭合后的密封固定，舱门中心同样设置透明观测区域，方便在设备运行过程中观察内部卷筒的运转状态，无需频繁开启舱门即可完成运行状态巡检。建模过程中对所有标准件均采用标准化特征库调用，方管型材、螺栓、轴承、电机等部件均按照实际工业尺寸比例搭建，各部件间的装配约束完全还原实际设备的装配逻辑，不存在干涉错位问题。渲染阶段对金属机架赋予磨砂钢材材质，卷筒部分赋予镀锌金属材质，电机部分赋予烤漆蓝色材质，传动带赋予黑色橡胶材质，通过材质区分清晰展现不同部件的功能属性，整体渲染效果还原工业设备的真实质感。设计思路围绕实验研究类设备的观测便利性、结构易拆装性展开，既保证传动结构的运行稳定性，又通过多处观测窗口、快开舱门设计满足实验过程中的观测、调试、零部件更换需求，框架式的开放式结构也方便后续对传动组件进行改装调整，适配不同的实验研究场景。
