夹具用L型手拉杆连接件三维设计

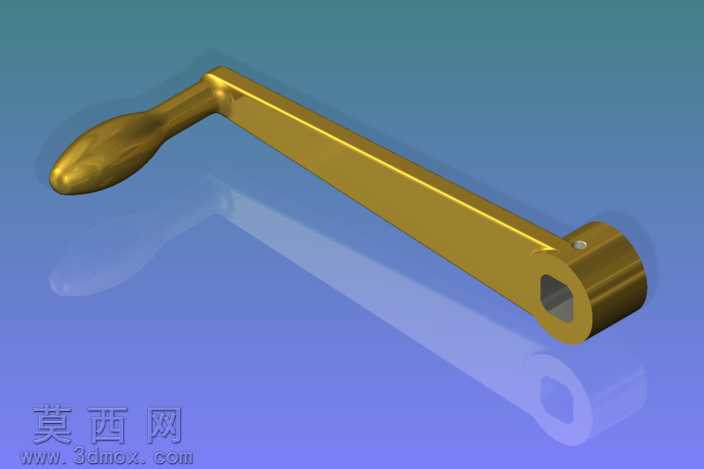

本作品为夹具配套使用的L型手拉杆连接件，采用三维建模软件完成全参数化设计，整体造型遵循人机工程学与机械装配需求进行构建。建模阶段首先以基准面定位核心装配端的方孔特征，该方孔为与夹具转轴配合的核心传动结构，建模时严格控制孔位公差与端面垂直度，保证装配后无旷量、传动顺畅。L型弯折处采用平滑圆角过渡，避免应力集中，同时提升握持操作时的触感舒适度。握持端采用流线型椭球造型，建模时通过多段样条曲线拟合轮廓，再以扫掠命令生成实体，曲面连续度达到G2级别，无突兀棱角，符合手动操作件的握持需求。长杆部分采用等截面矩形结构，在保证结构强度的同时控制整体重量，装配端外侧设置有定位销孔，用于安装锁紧销，限制拉杆的轴向窜动，保证夹具锁紧状态的稳定性。材质设计上模拟黄铜金属质感，渲染阶段采用金属材质球，调整反射率与粗糙度参数，还原黄铜温润的金属光泽，同时添加环境反射贴图，让模型表面呈现自然的环境光影效果，弯折处的高光过渡自然，握持端的曲面反光随造型曲率变化，提升模型的真实感。结构设计上充分考虑手动操作的受力特点，L型的力臂长度经过合理测算，操作时无需施加过大外力即可完成夹具的锁紧与松开动作，装配端的圆柱外径与方孔尺寸匹配常规夹具的连接轴规格，具备良好的通用性。建模过程中对所有锐边进行了倒角处理，避免操作时划伤手部，同时去除加工毛刺的工艺特征也在模型中有所体现，符合实际零件的加工要求。整体模型结构简洁实用，无冗余特征，各部分尺寸比例协调，既满足机械装配的功能需求，又兼顾手动操作的使用体验，可直接用于工装夹具的装配设计、运动仿真以及工程图导出，适配多种主流三维设计软件的格式转换需求。
