机床用立式快换锁紧式刀架三维结构设计

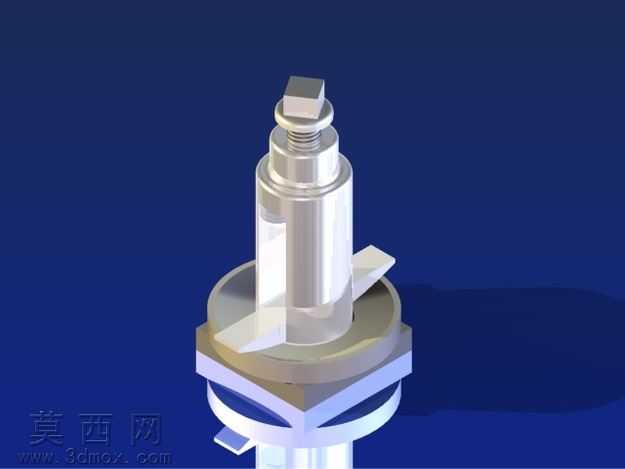

本刀架三维模型采用Autodesk Inventor完成全参数化建模，建模过程遵循机械加工零件的实际生产逻辑，从基础回转体特征出发，通过拉伸、旋转、切除、倒角等基础建模命令逐步构建各部分结构，所有配合尺寸均按照机床刀架的通用安装标准设定，保证模型具备实际生产参考价值。模型整体为立式同轴结构，顶部设置方形驱动端头，用于匹配机床刀架转位的驱动机构，端头下方设置外螺纹锁紧段，用于实现刀架与机床安装位的轴向锁紧固定，螺纹段下方为光滑导向轴段，表面做高光金属质感处理，模拟实际加工后的磨削表面粗糙度效果。轴段下方设置周向均布的定位凸键，用于实现刀具安装时的周向定位，避免加工过程中刀具出现周向窜动，凸键下方为圆盘状承载基座，基座底部设置环形定位止口，与机床安装座的止口槽配合实现径向精准定位。模型渲染阶段采用深蓝色纯色背景突出金属零件的质感，金属材质选用机床结构件常用的45号钢材质参数，调整反射率与粗糙度参数模拟真实机加工零件的表面效果，不同功能段做了细微的材质区分，锁紧螺纹段做轻微的哑光处理，导向轴段做高光镀铬质感，定位凸键与承载基座做喷砂氧化的亚光金属质感，通过光影效果清晰区分各部分结构边界。设计过程中重点考量了刀架的快换性能与锁紧可靠性，顶部的方形驱动端头可直接适配标准扳手实现快速锁紧与拆卸，周向定位凸键采用对称式分布设计，保证转位时的受力均匀，底部止口结构采用小间隙配合设计，既保证安装定位精度，又避免拆装时出现卡滞问题。模型所有结构均做了工艺性优化，所有锐边均设置了符合机械加工要求的倒角与圆角，避免应力集中问题，各连接段的过渡位置均采用圆弧过渡，符合实际零件的加工工艺要求，不存在无法加工的异形结构，整体结构紧凑，装夹定位逻辑清晰，可作为机床附件设计、刀具装夹机构教学的参考模型使用。
