卧式不锈钢鲜奶储运罐体结构设计

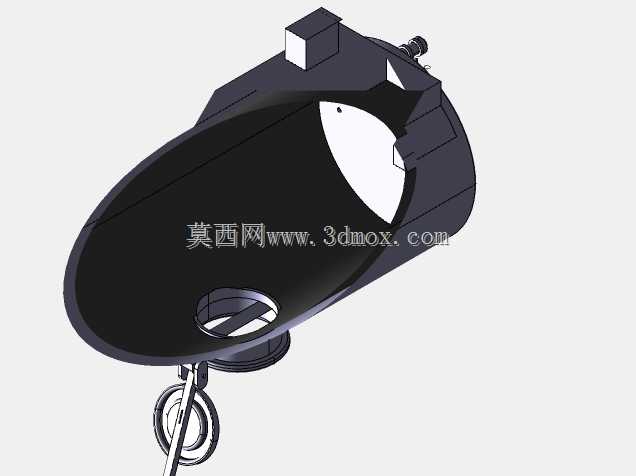

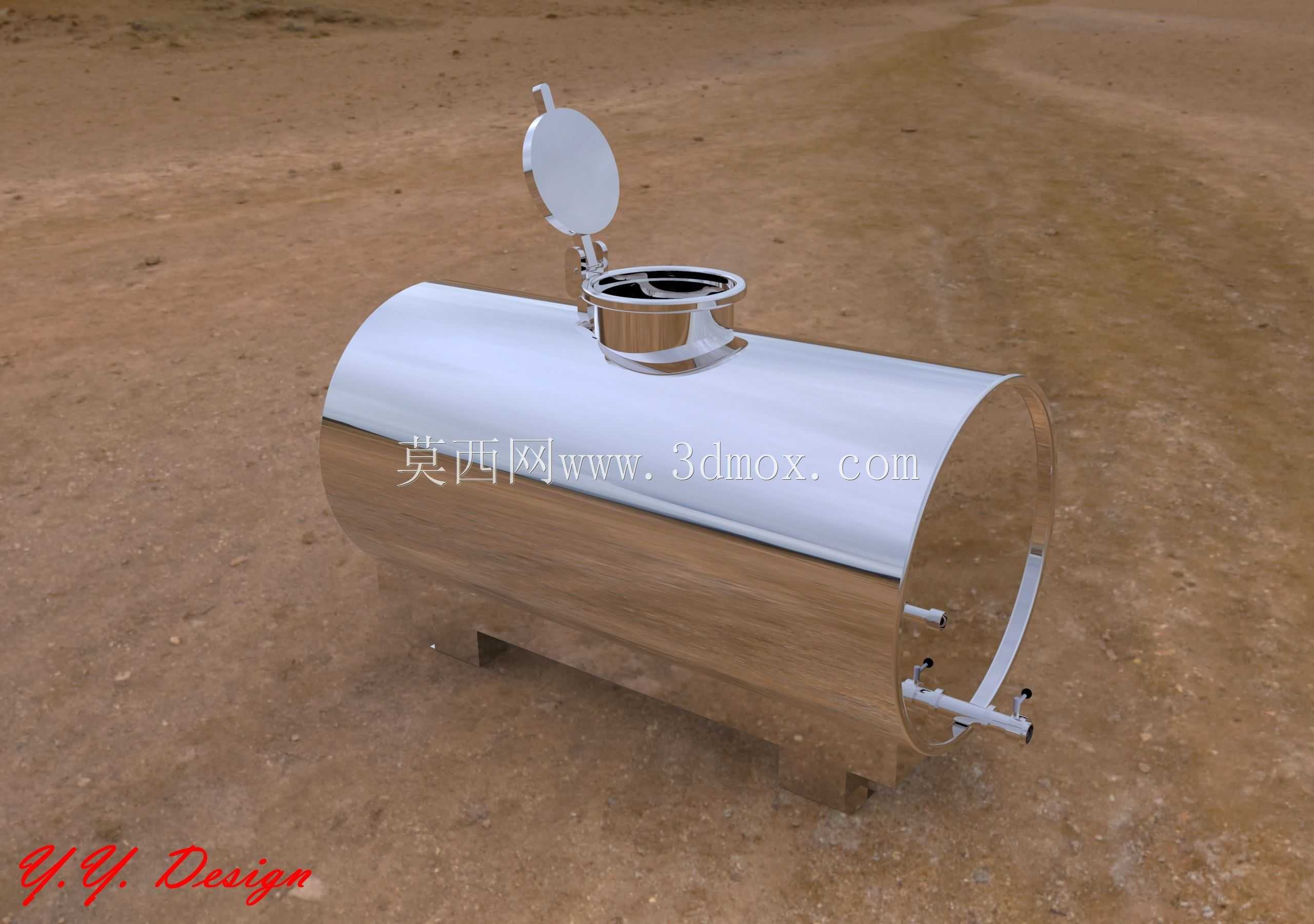

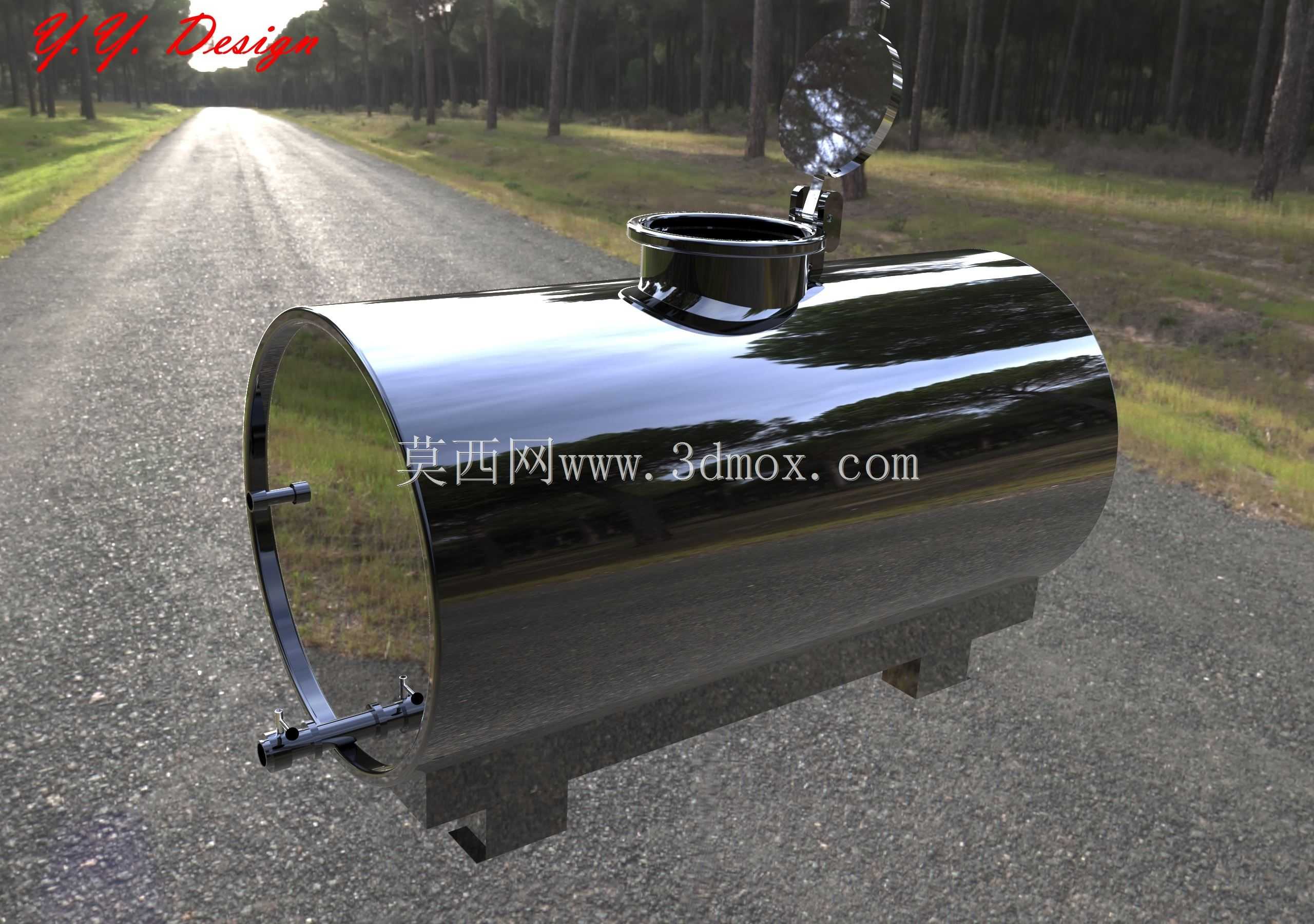

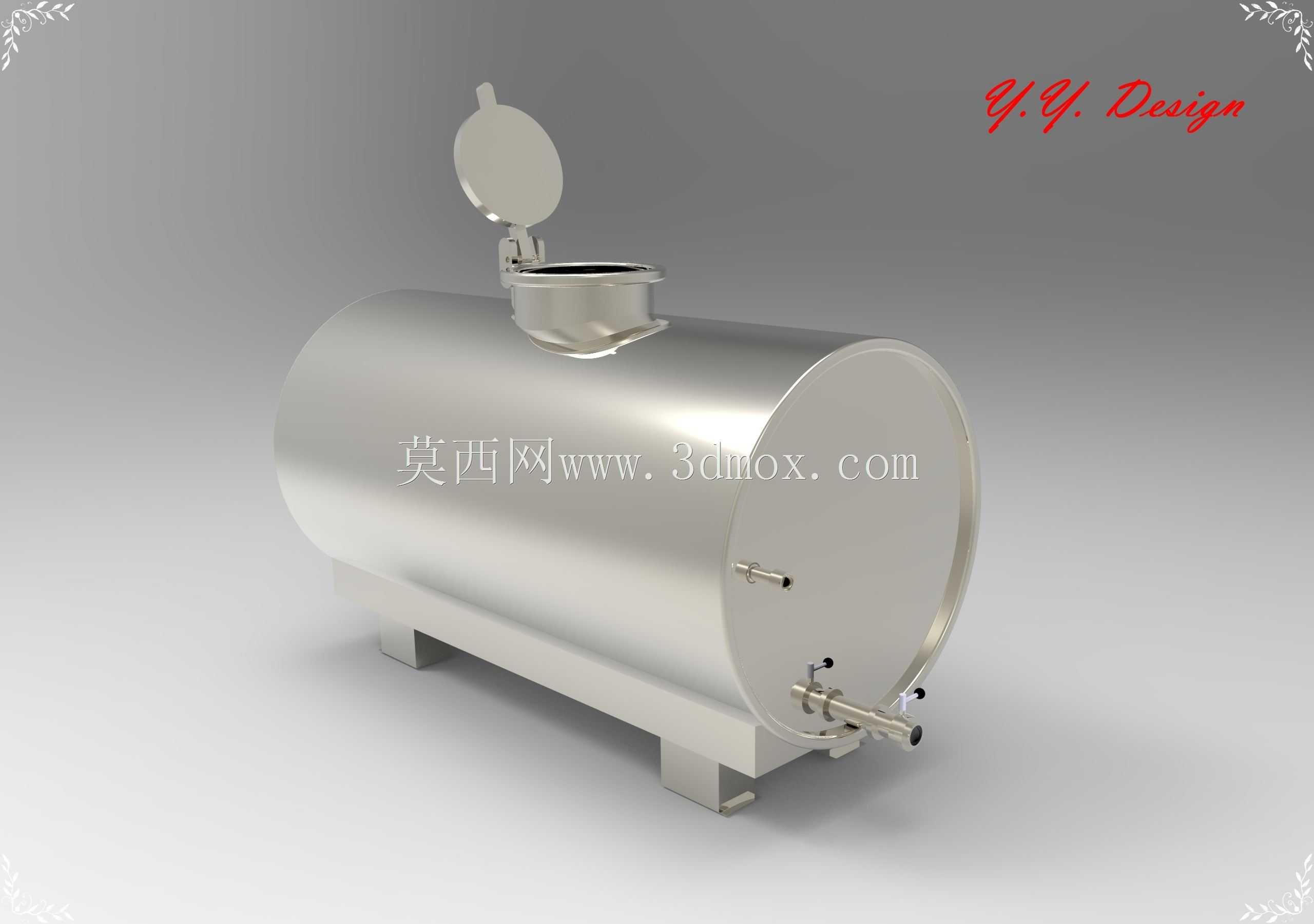

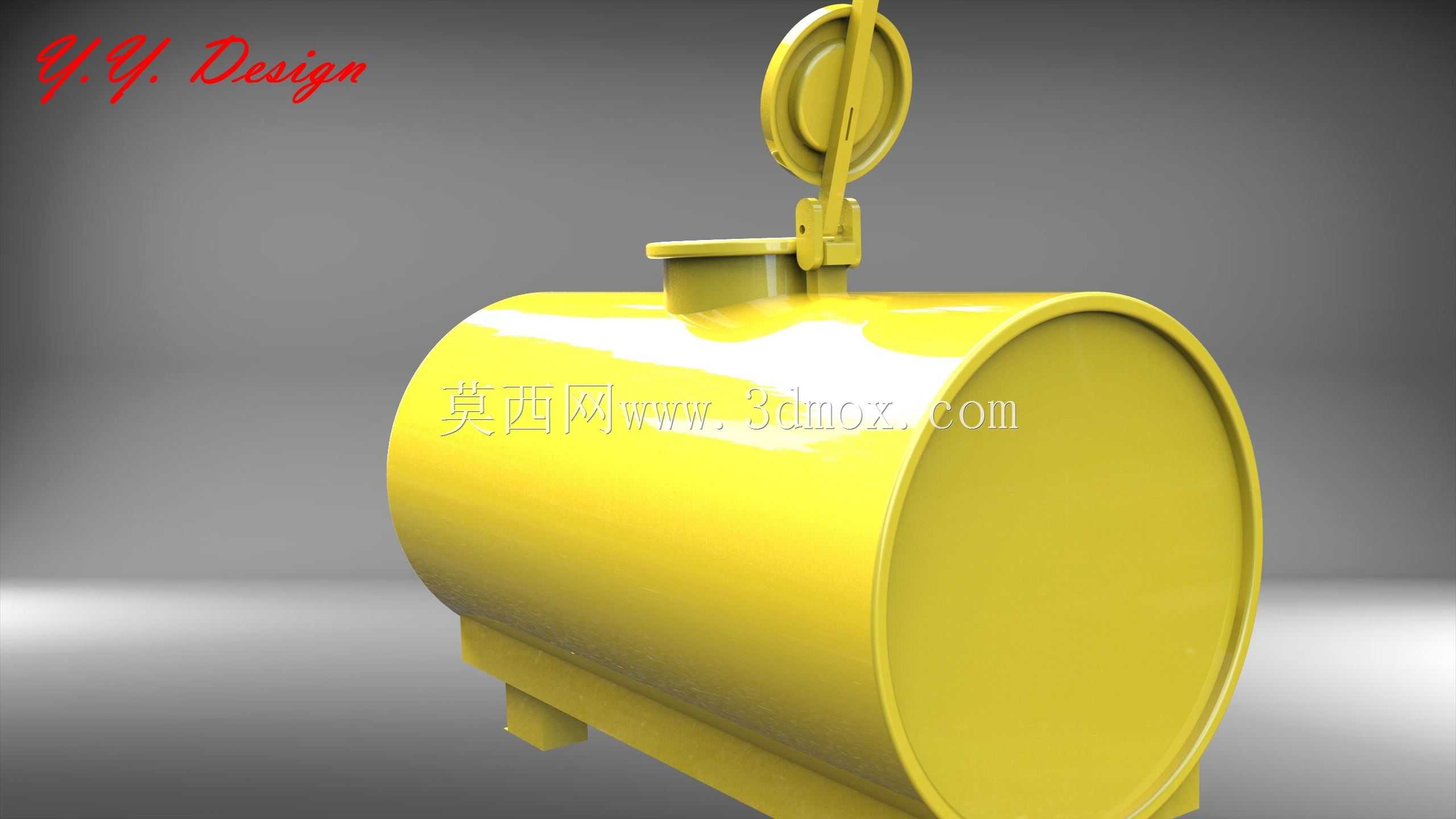

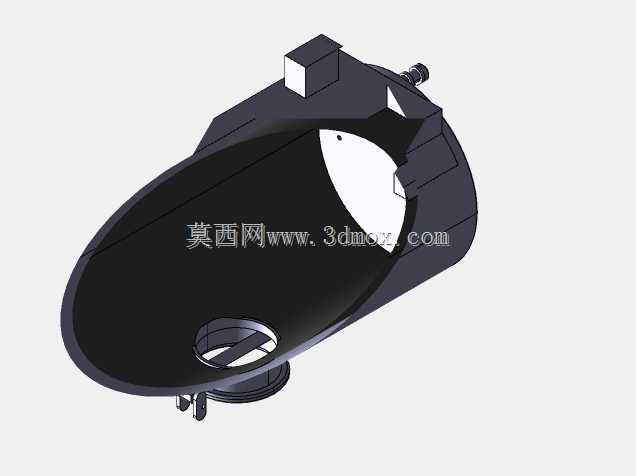

　　这款卧式不锈钢罐体主要面向生鲜乳短途转运、牧场暂存场景设计，整体采用卧式圆柱筒体结构，配套支腿安装结构可直接固定在运输车辆底盘或者牧场固定安装基座上，无需额外制作复杂安装支架。从结构设计层面来看，筒体两端采用标准椭圆封头焊接成型，相比平封头能够承受更高的内部液体静压，运输过程中车辆启停、颠簸带来的液体晃动冲击也能通过弧面结构均匀分散，降低焊缝处的应力集中风险。罐体顶部设置带快开结构的人孔，人孔盖采用铰接式连接搭配压紧锁扣，日常清洗、内部检修时无需完全拆卸人孔盖，单人即可完成开合操作，人孔密封面配套食品级硅胶密封条，满足生鲜乳储运的卫生密封要求，避免运输过程中洒漏或者外界杂质进入罐内。罐体端部设置进出液管路组件，包含主出料阀、

　　排气阀以及液位检测接口，出料口位置贴近罐体底部最低点，排液时能够最大限度减少罐内残液留存，降低每次转运后的清洗工作量；排气阀可在装料、卸料过程中自动平衡罐内外气压，避免装料时罐内正压顶开人孔、卸料时罐内负压造成筒体吸瘪的问题。筒体底部的支撑支腿采用折弯钢板焊接结构，支腿安装孔位预留了足够的固定调节余量，安装时可根据不同底盘的安装梁间距微调固定位置，适配多数中小型鲜奶运输车辆的底盘安装尺寸。设计过程中充分考虑生鲜乳储运的卫生要求，所有与物料接触的内壁均做圆弧过渡处理，不存在清洁死角，筒体外部做镜面抛光处理，日常擦拭清洁方便，也能减少户外运输时的灰尘附着。整体结构没有冗余的复杂构件，加工时筒体可采用标准不锈钢卷板卷制焊接，封头、阀门、

　　人孔均可采用行业通用标准件，生产加工难度低，后期维护更换配件也十分便捷。罐体的容积设定适配中小型牧场单次收奶量需求，既不会因为容积过大造成长期剩奶变质，也不会因为容积过小增加转运频次，整体外形尺寸控制合理，安装后不会超出常规运输车辆的限高、限宽要求，乡村非铺装路面通行也不会出现剐蹭问题。
