鲁布戈德堡连锁触发机械演示装置

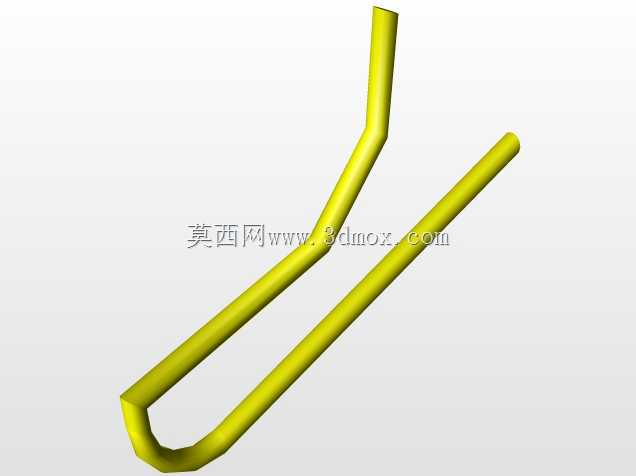

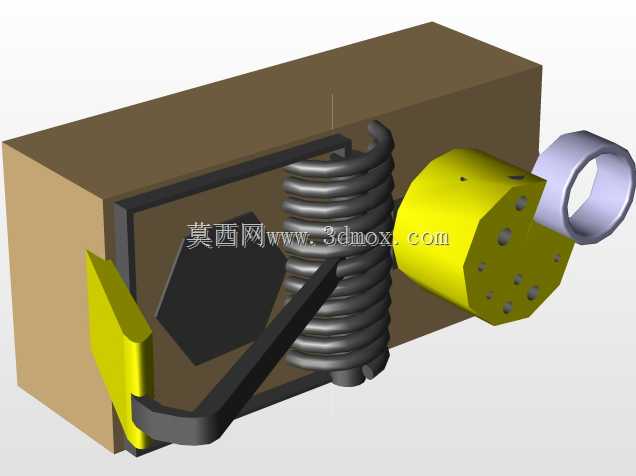

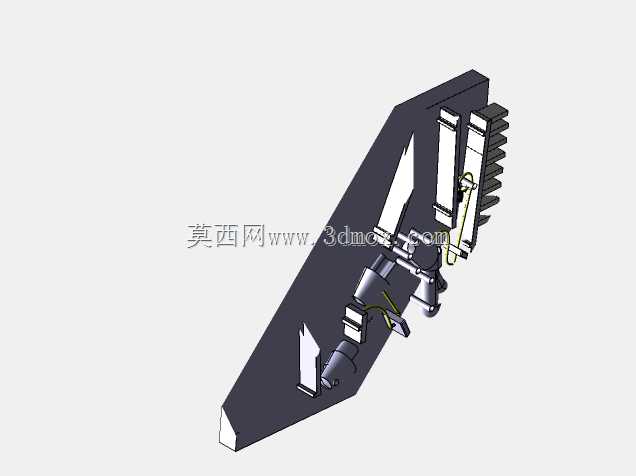

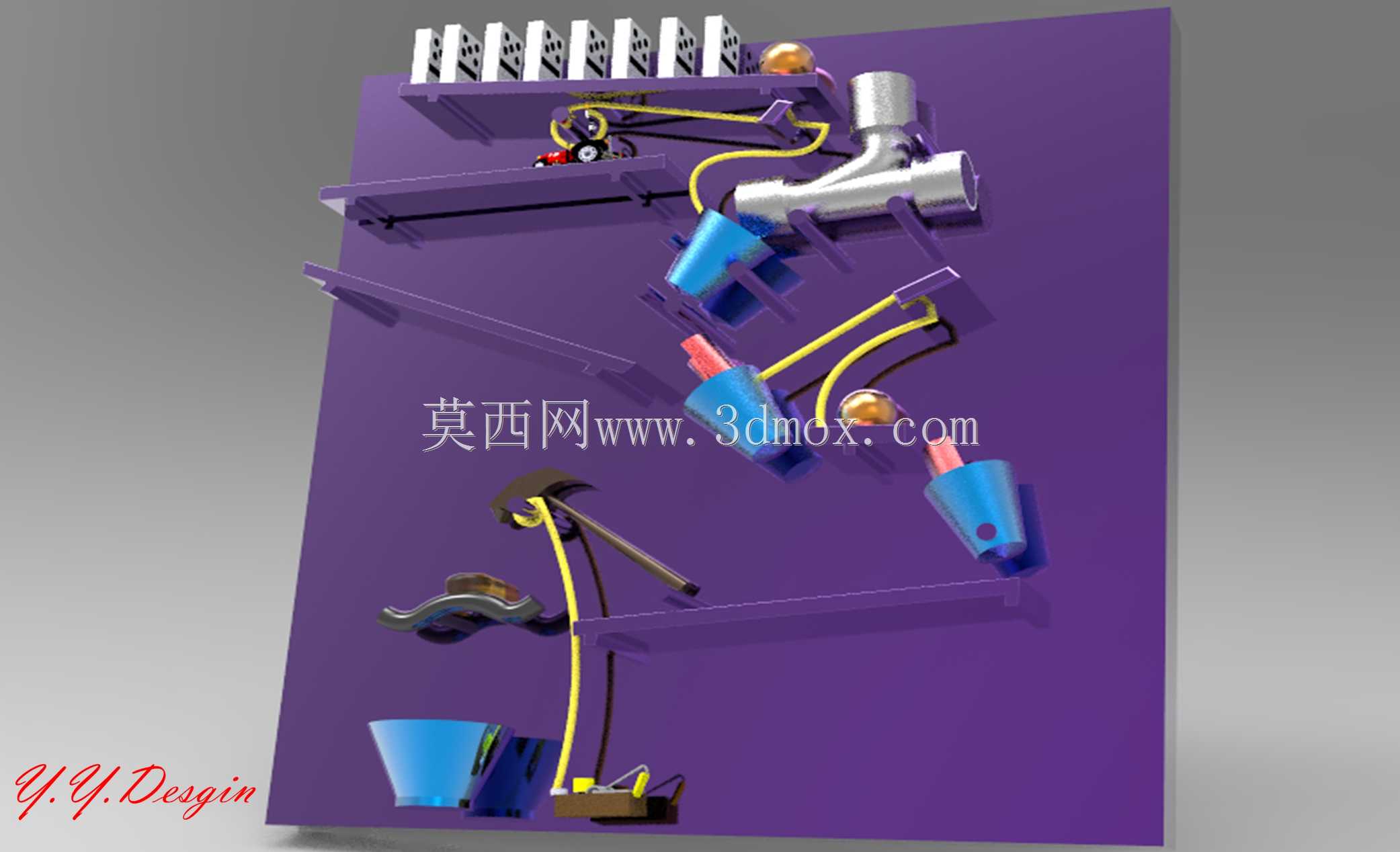

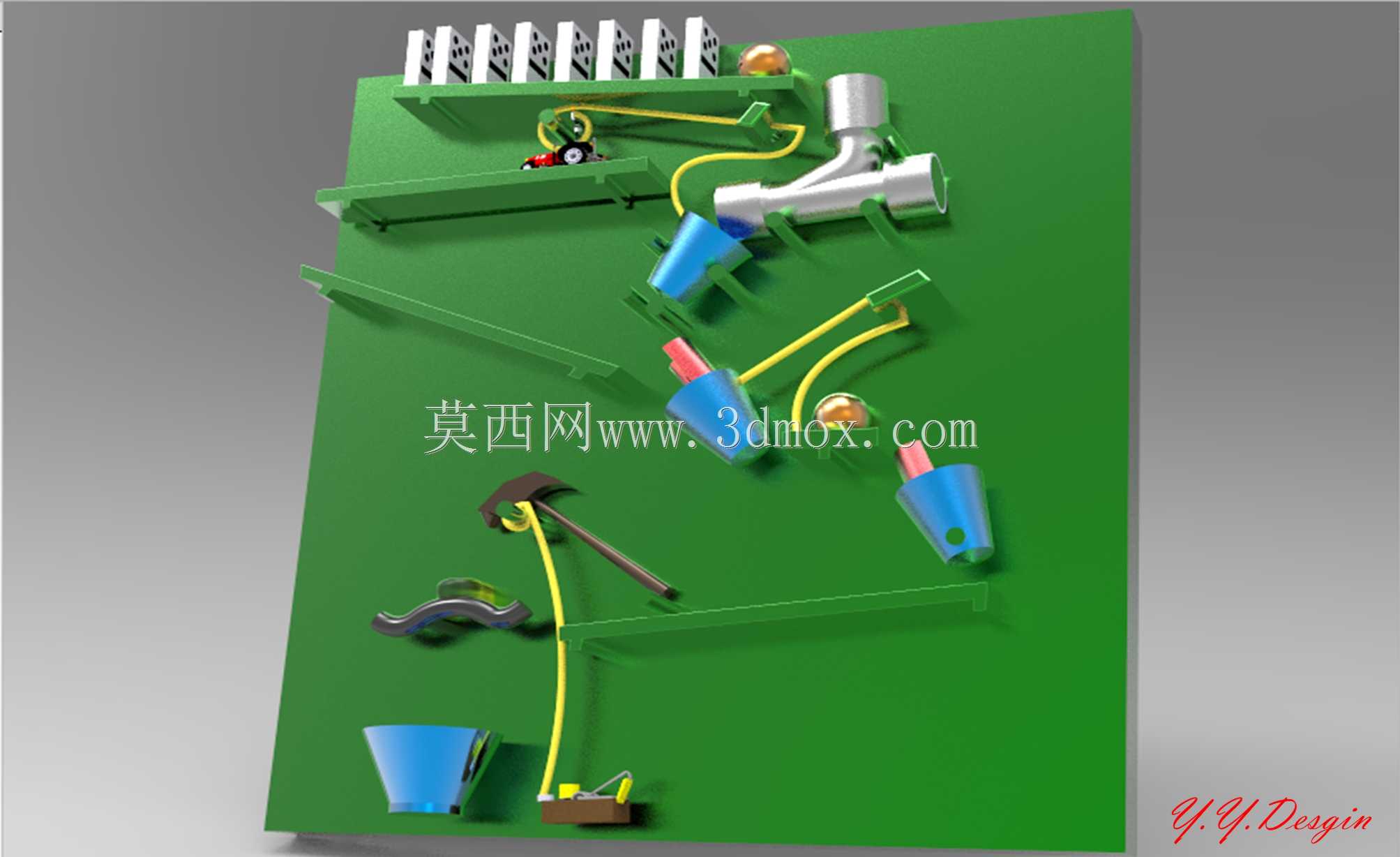

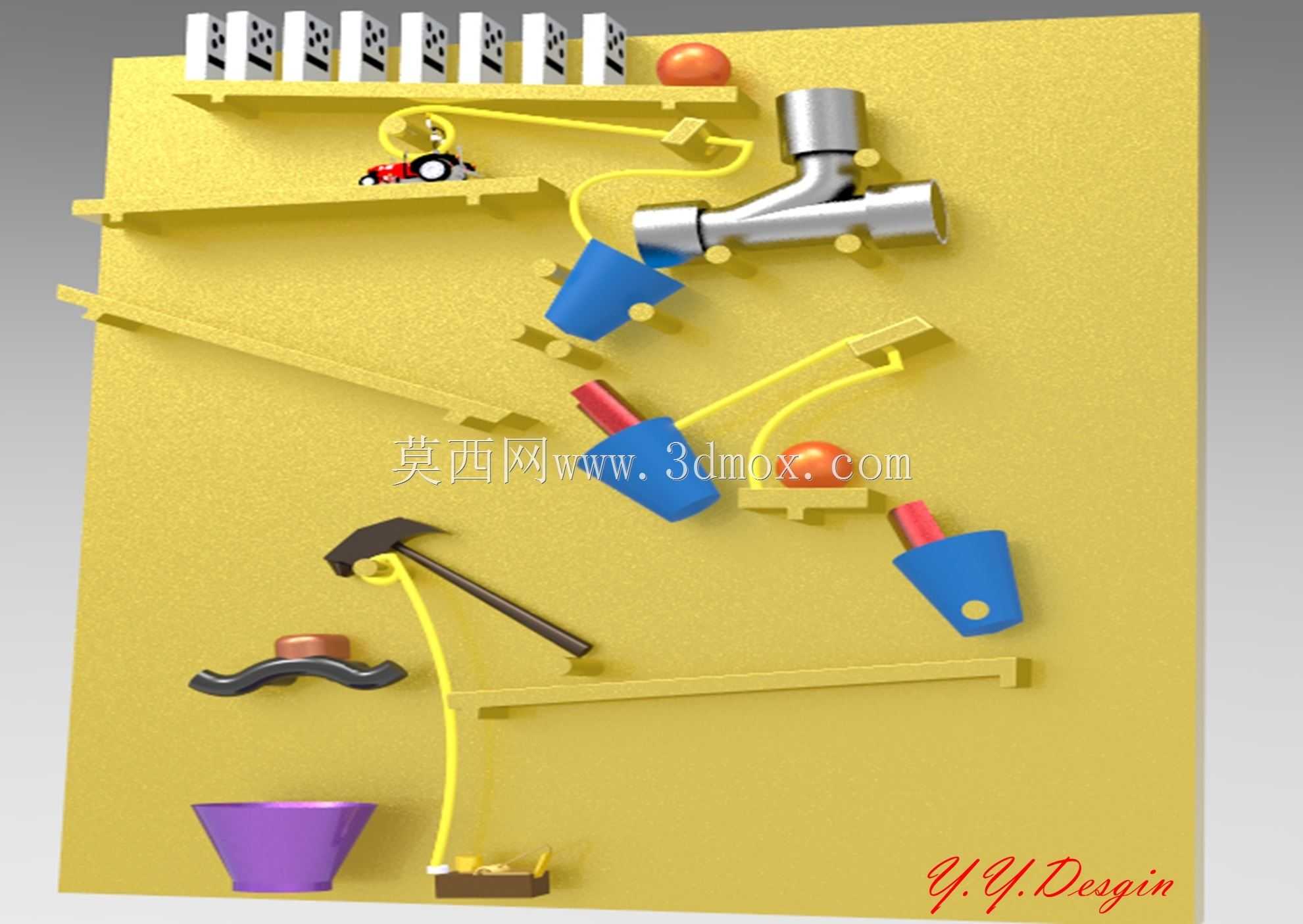

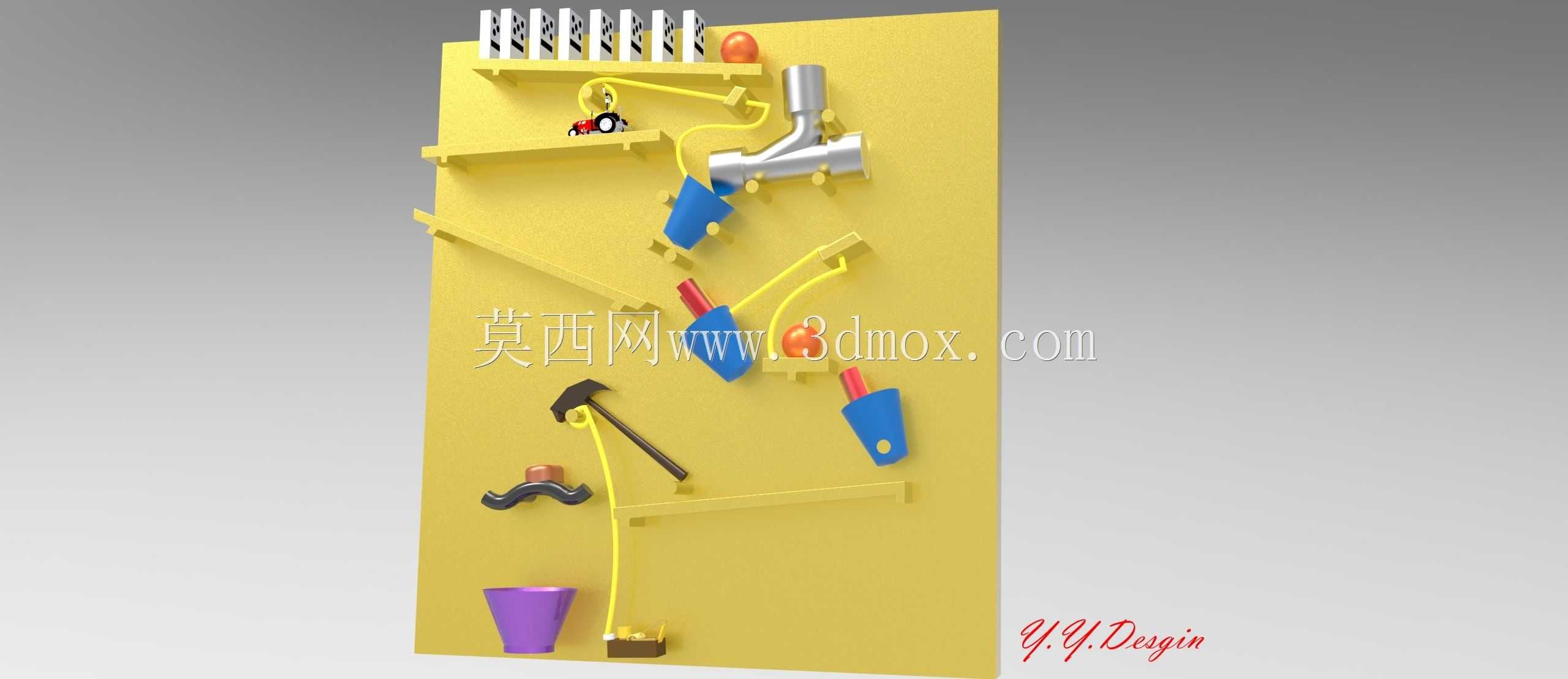

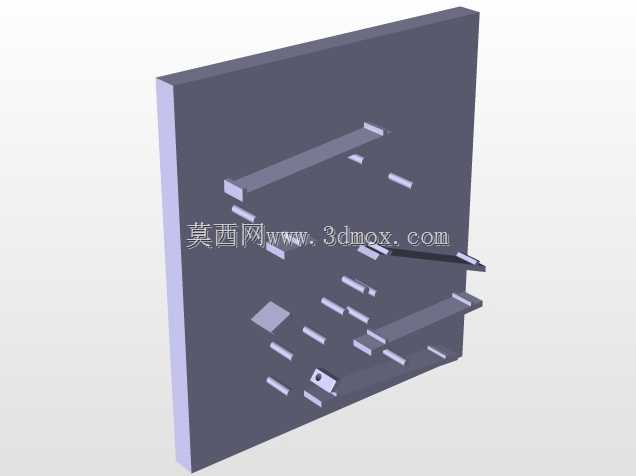

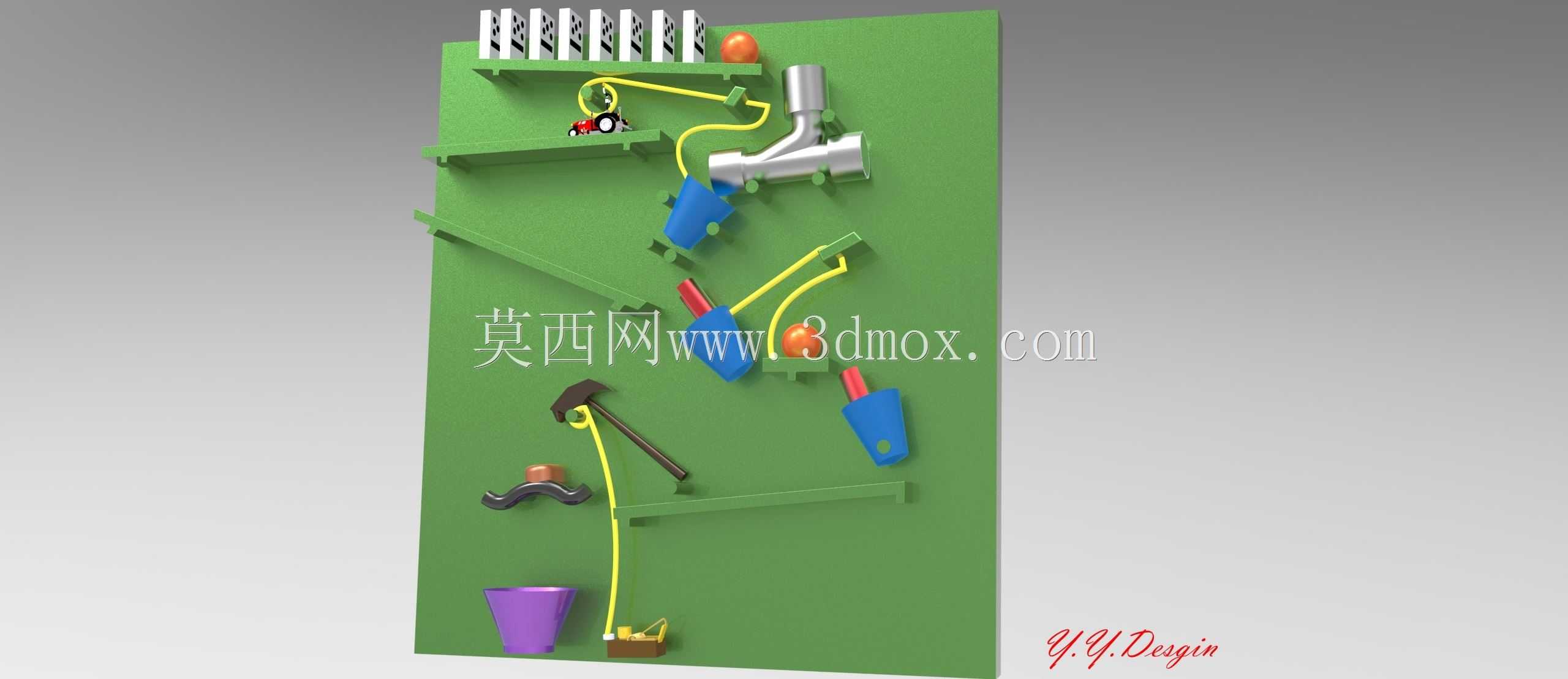

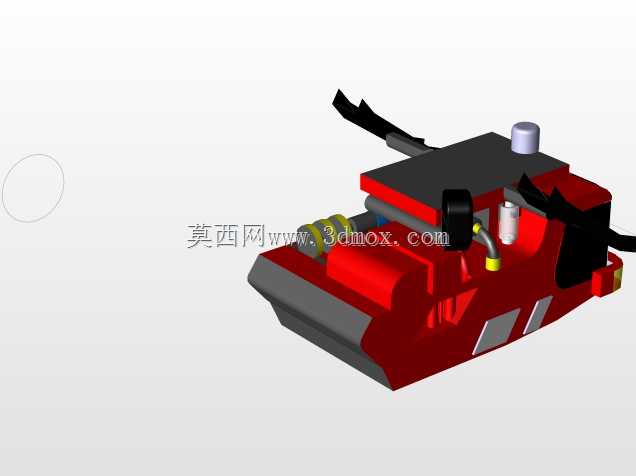

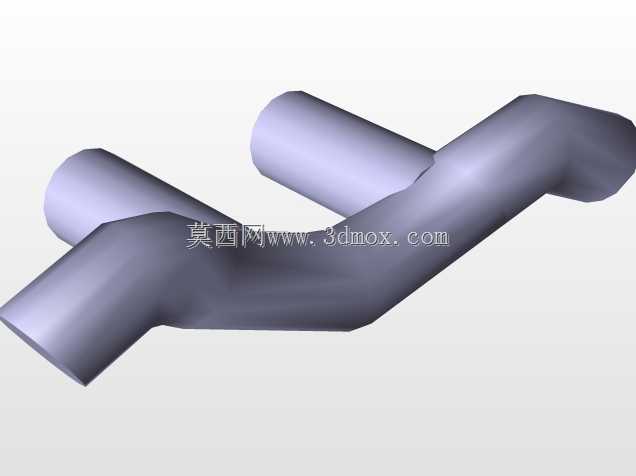

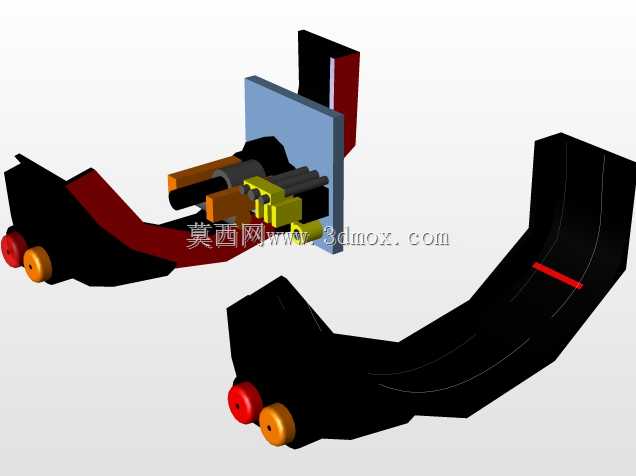

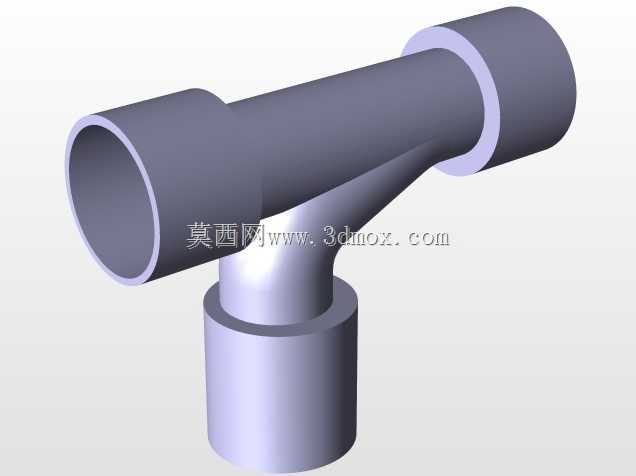

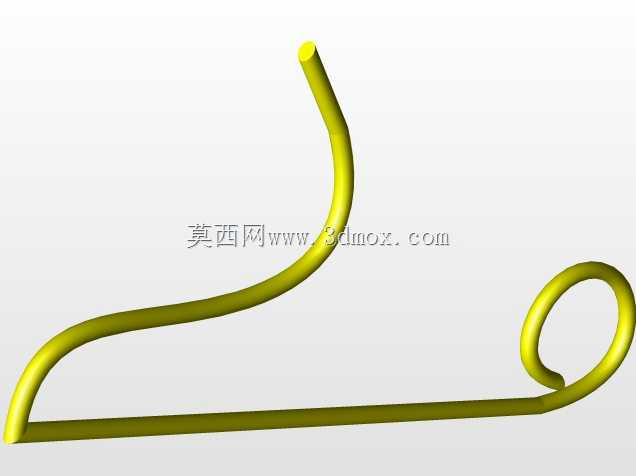

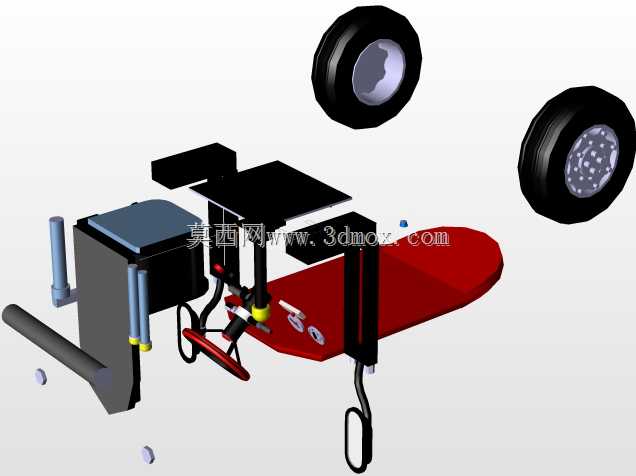

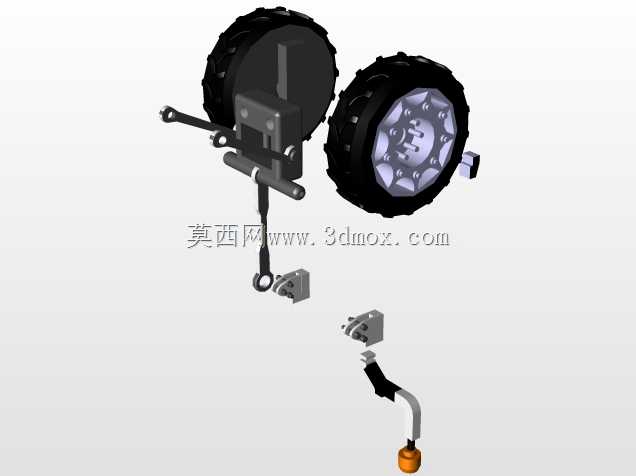

这套连锁触发机械演示装置，核心是通过多组独立功能模块的顺序衔接，实现无外接动力输入下的连续动作传递，常被用于科普场馆的机械原理展示、中小学科创教育的结构认知教学，也可作为非标自动化设计中多工位联动逻辑的验证参考载体。整套装置以立式平板作为安装基准面，所有功能模块均固定在平板正面，安装边界控制在平板幅面范围内，无需额外向外延伸的支撑结构，可直接壁挂或放置在水平台面上使用，整体占用空间紧凑，适配常规展示台与墙面安装点位的尺寸要求。设计阶段采用模块化拆分思路，每一组动作单元都作为独立子装配存在，单元之间的动作衔接预留了10-15mm的触发间隙，既避免相邻模块动作时产生运动干涉，也方便后期调整触发灵敏度、更换不同功能的动作单元，比如可将末端的敲击模块替换为点亮指示灯、触发小型蜂鸣器等不同输出形式的组件，适配不同场景的演示需求。装置的动作传递路径覆盖了重力滚落、斜面滑动、弹性势能释放、杠杆触发、绳索牵引等多种常见机械传动形式，顶部的多米诺骨牌单元作为初始触发端，骨牌倾倒后推动金属小球沿导向槽滚落，小球经过弯道时触发第一组杠杆翻板，翻板下落带动黄色牵引绳拉动下方的蓝色摆筒偏转，摆筒释放第二颗金属球进入下一段倾斜轨道，轨道末端的小球撞击斧形摆锤，摆锤绕固定轴摆动后牵引绳索释放最下方的配重块，配重块下落带动末端工具完成最终动作。所有转动副均采用小直径销轴配合自润滑衬套，减小动作传递过程中的摩擦阻力，保证整套连锁动作的触发成功率，各轨道的倾斜角度经过反复调校，金属球的滚落速度控制在合理区间，既不会因为速度过快冲出轨道，也不会因为速度过慢卡在轨道衔接处。绳索牵引段的走线位置都设计了导向滑轮，避免绳索与安装平板、其他结构件产生摩擦卡顿，每个触发点的接触位置都做了圆弧过渡处理，减少刚性碰撞带来的零件损耗，延长装置的连续演示寿命。在实际教学应用中，这套装置可以拆解为多个独立的小结构单元，方便学习者逐一理解每种传动形式的工作原理，再通过单元组合理解多动作联动的逻辑关系，相比单一的传动结构演示教具，能更直观地展现机械系统中动作顺序、触发时机、动力传递的匹配逻辑，也能为非标设备中多工位顺序动作的结构设计提供具象的参考思路。
