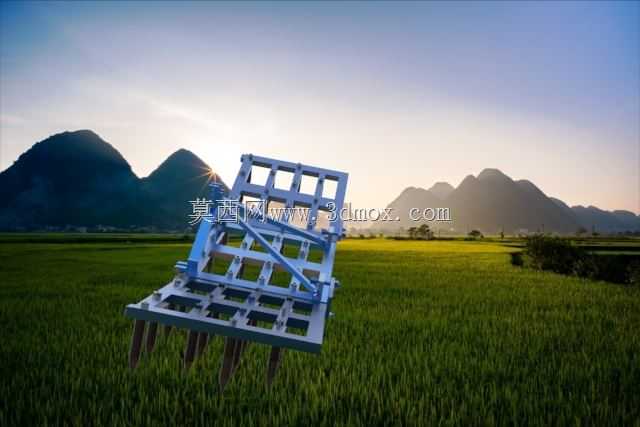

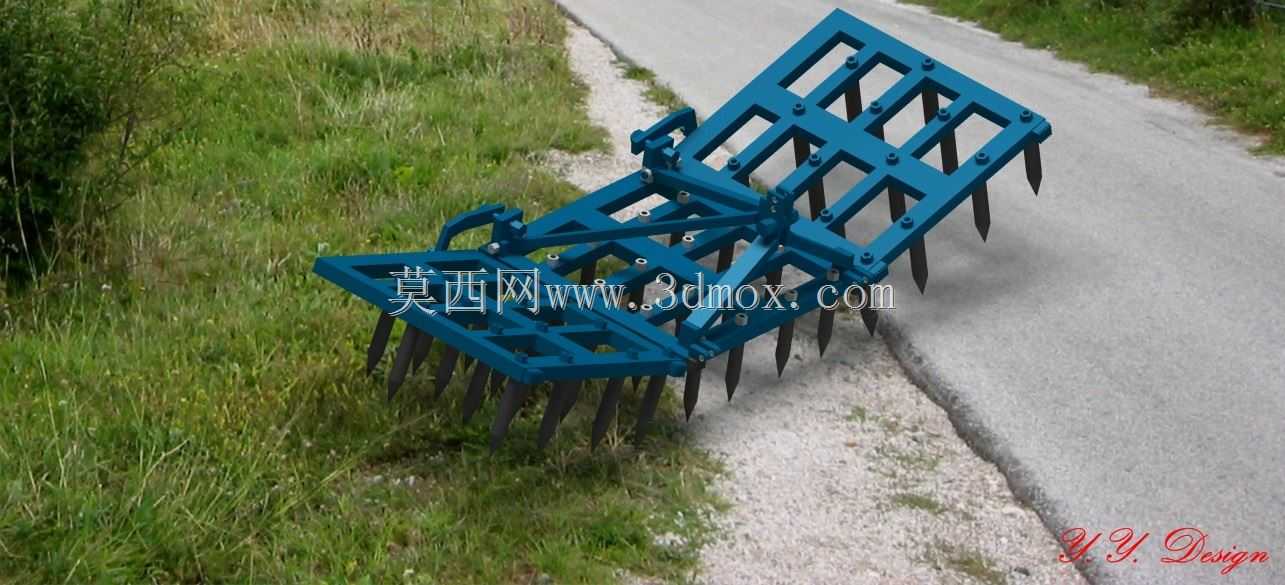

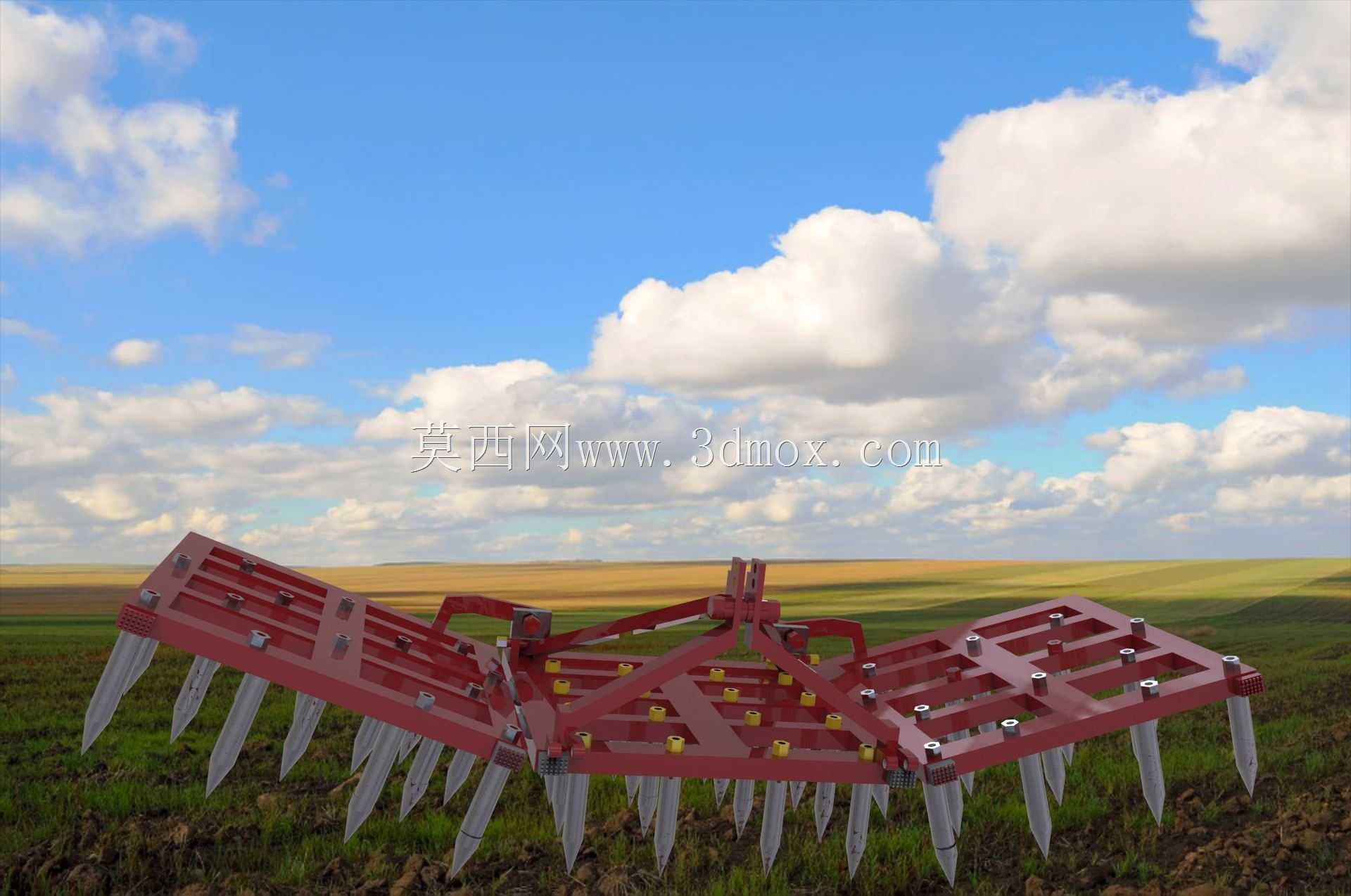

可折叠农用拖拉耙结构设计

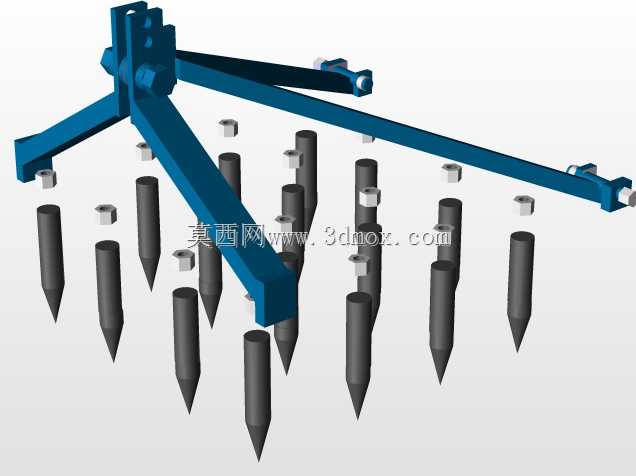

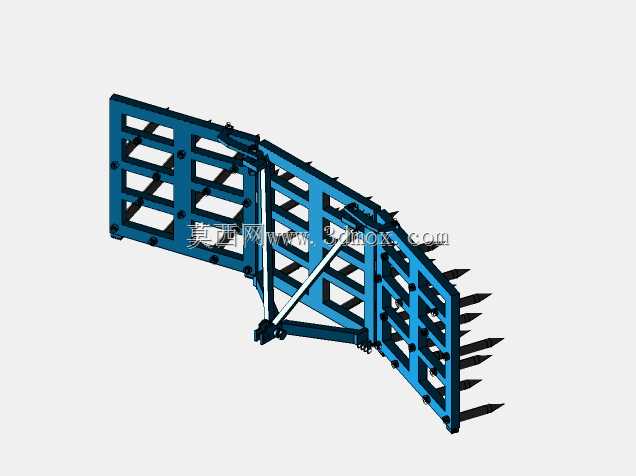

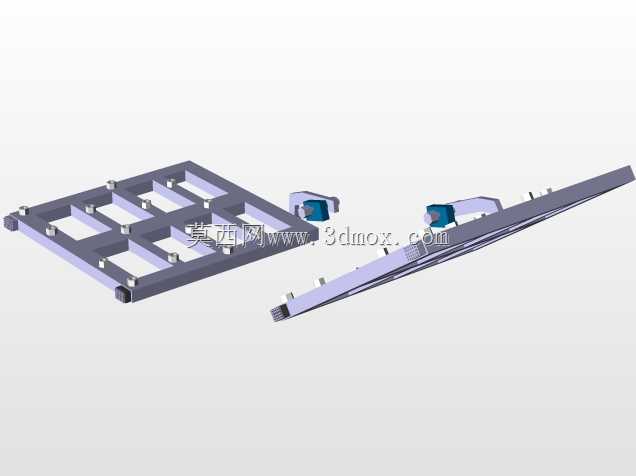

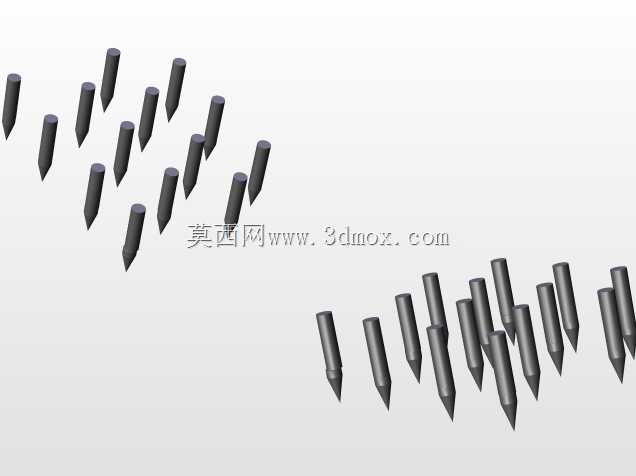

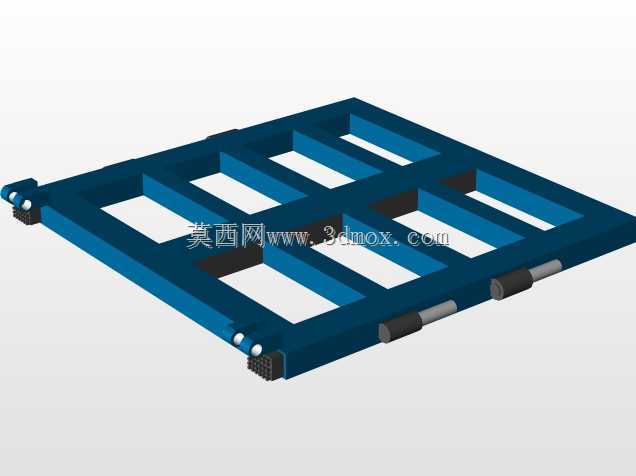

这款可折叠拖拉耙是配套大马力拖拉机使用的耕整地作业机具，主要应用于旱田播前整地、收后灭茬、草场表层整理等农业作业场景，能够在拖拉机牵引下完成土壤表层破碎、土块整平、残茬掩埋、草籽覆土等作业工序，相比传统固定式耙具，折叠结构的设计让设备在道路转移、地块边角作业时具备更强的通过性与适配性。从结构设计逻辑来看，该耙具采用对称式三段折叠框架结构，中间段为与拖拉机后悬挂连接的主承载架，两侧段通过铰接轴与主架连接，作业时两侧架展开至与主架齐平，形成大宽度作业幅面，道路转移或窄地块通行时，两侧架可向上折叠收拢，大幅缩减整机横向宽度，满足乡村道路、田埂通道的通行尺寸要求。耙齿采用等间距阵列排布在框架横梁上，每个耙齿通过螺栓紧固件与横梁固定，磨损后可单独拆卸更换，耙齿入土角度经过优化，作业时既能保证足够的入土深度破碎板结土层，又不会过度翻耕打乱土壤耕层结构，作业后地表平整度误差可控制在农艺要求范围内。框架主体采用矩形型钢焊接成型，各铰接位置加装耐磨衬套，减少作业过程中铰接副的磨损量，延长整机使用寿命，悬挂连接点符合标准拖拉机后悬挂的安装尺寸边界，可直接匹配对应马力段拖拉机的三点悬挂接口，无需额外改装连接结构。在实际作业过程中，该耙具可根据不同土壤质地、作业需求调整耙齿的入土深度，通过拖拉机液压悬挂系统控制整机作业高度，沙质土壤作业时可适当调浅入土深度避免过度扰动土层，黏重板结土壤作业时可加大入土深度提升碎土效果，折叠结构的锁定机构采用机械锁销配合液压限位的双重锁定方式，作业状态下两侧架不会因地面起伏出现意外收拢，转移状态下锁销可固定折叠位置，避免行驶过程中架体晃动产生安全隐患。整体框架的受力分布经过优化，作业时牵引拉力均匀分散到各段横梁上，避免局部应力集中导致的框架变形问题，各耙齿的受力点对应横梁加强筋位置，长期重负荷作业下框架不会出现开焊、变形等失效情况。
