农用牧草收获捡拾草耙托普拉马结构

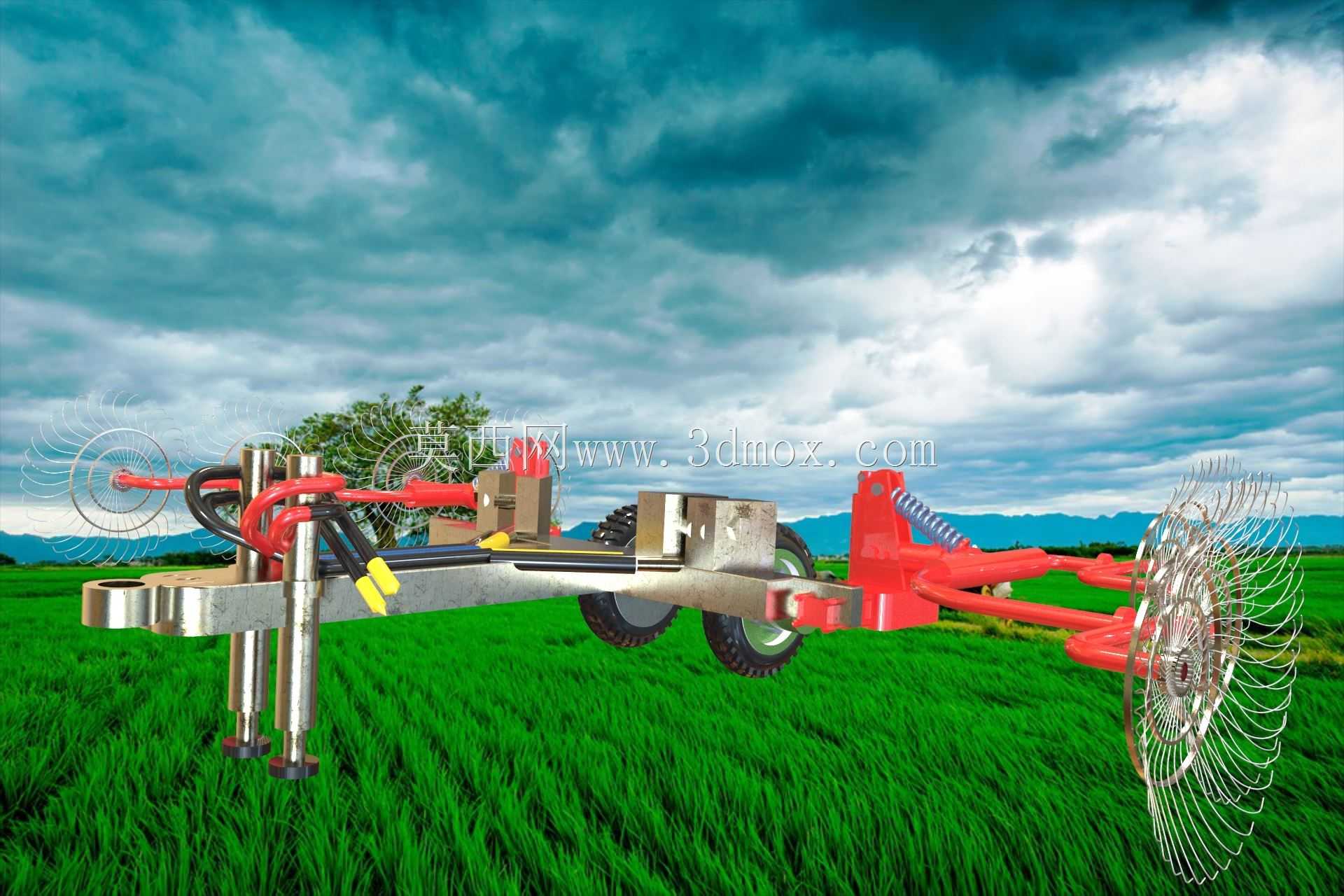

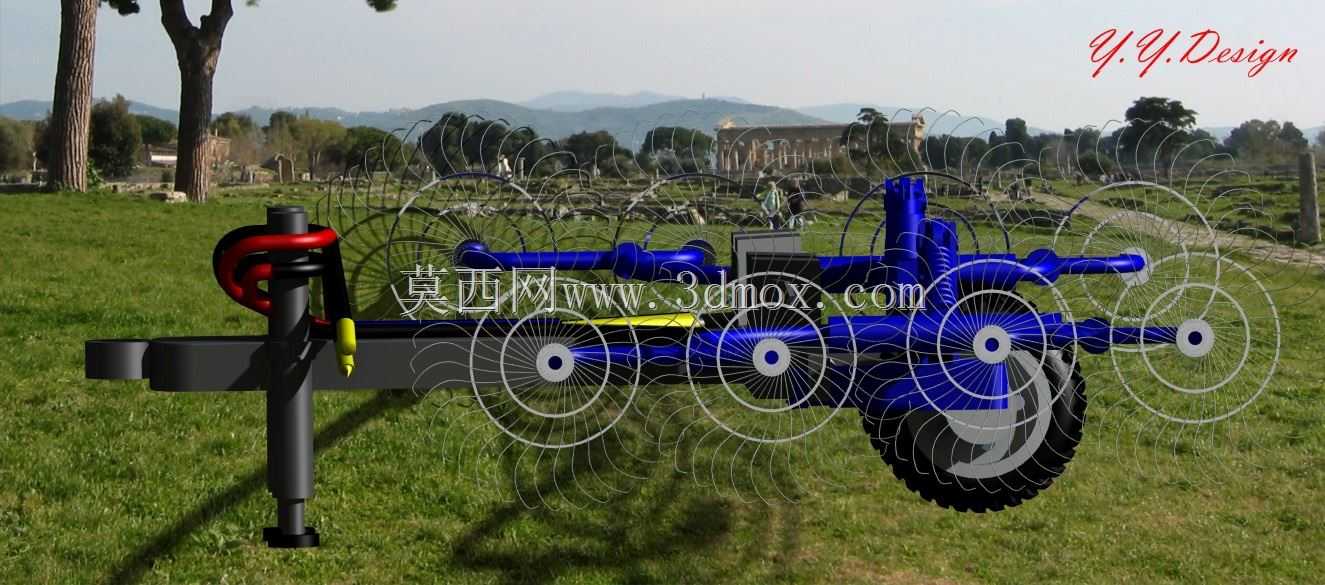

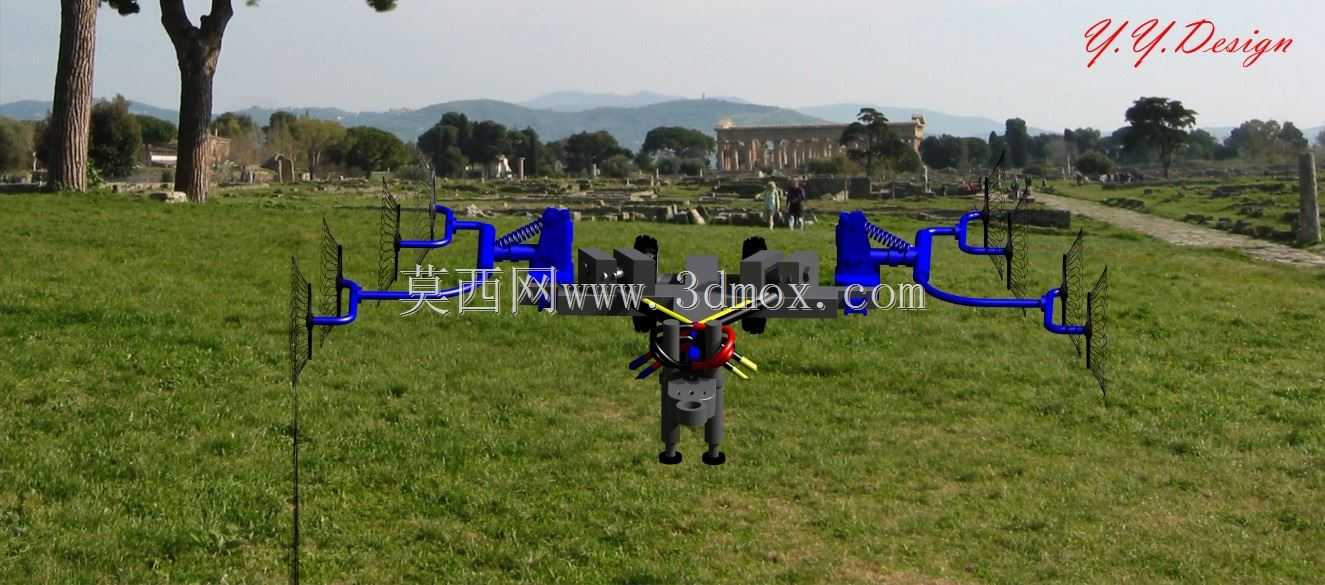

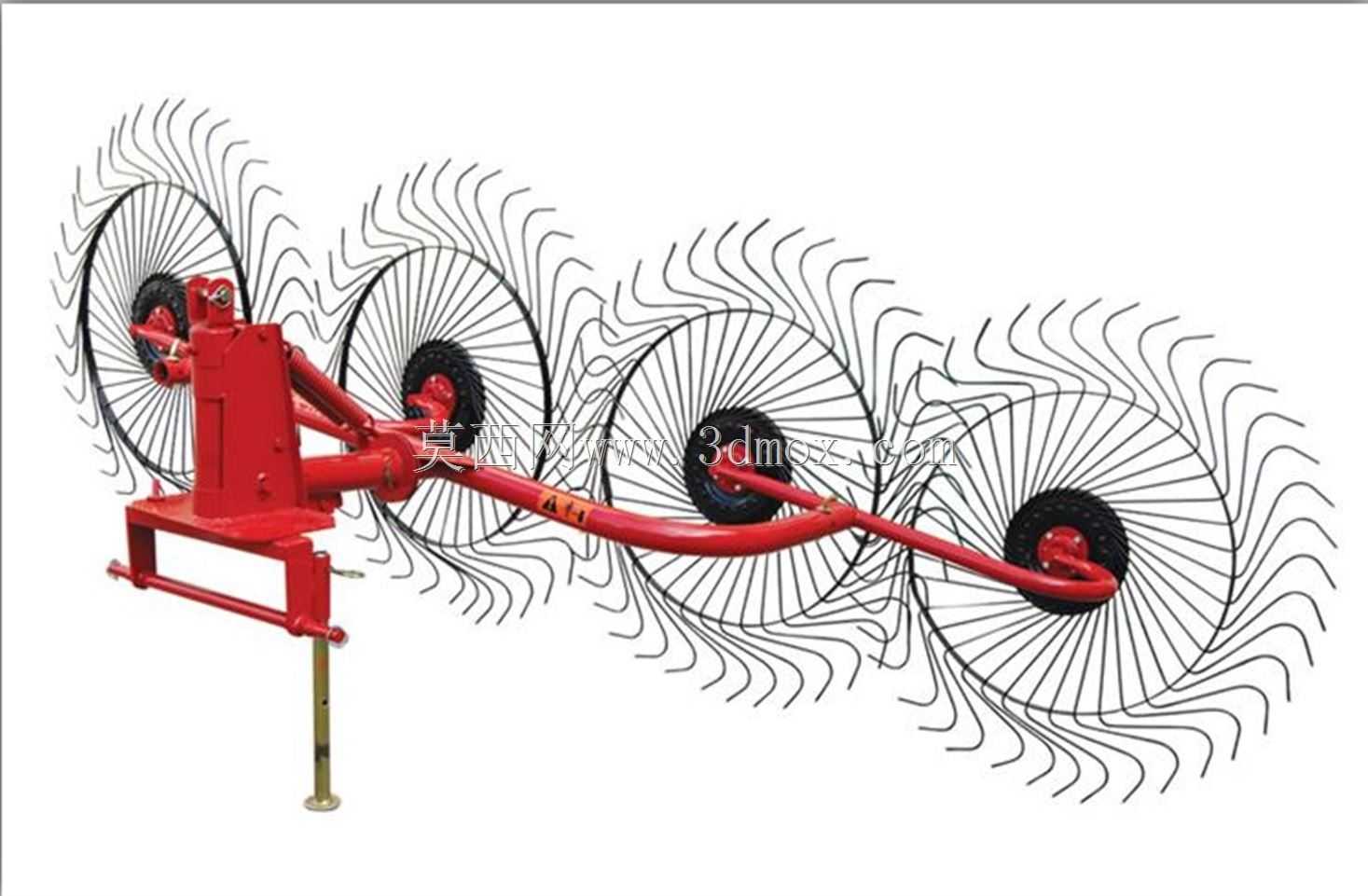

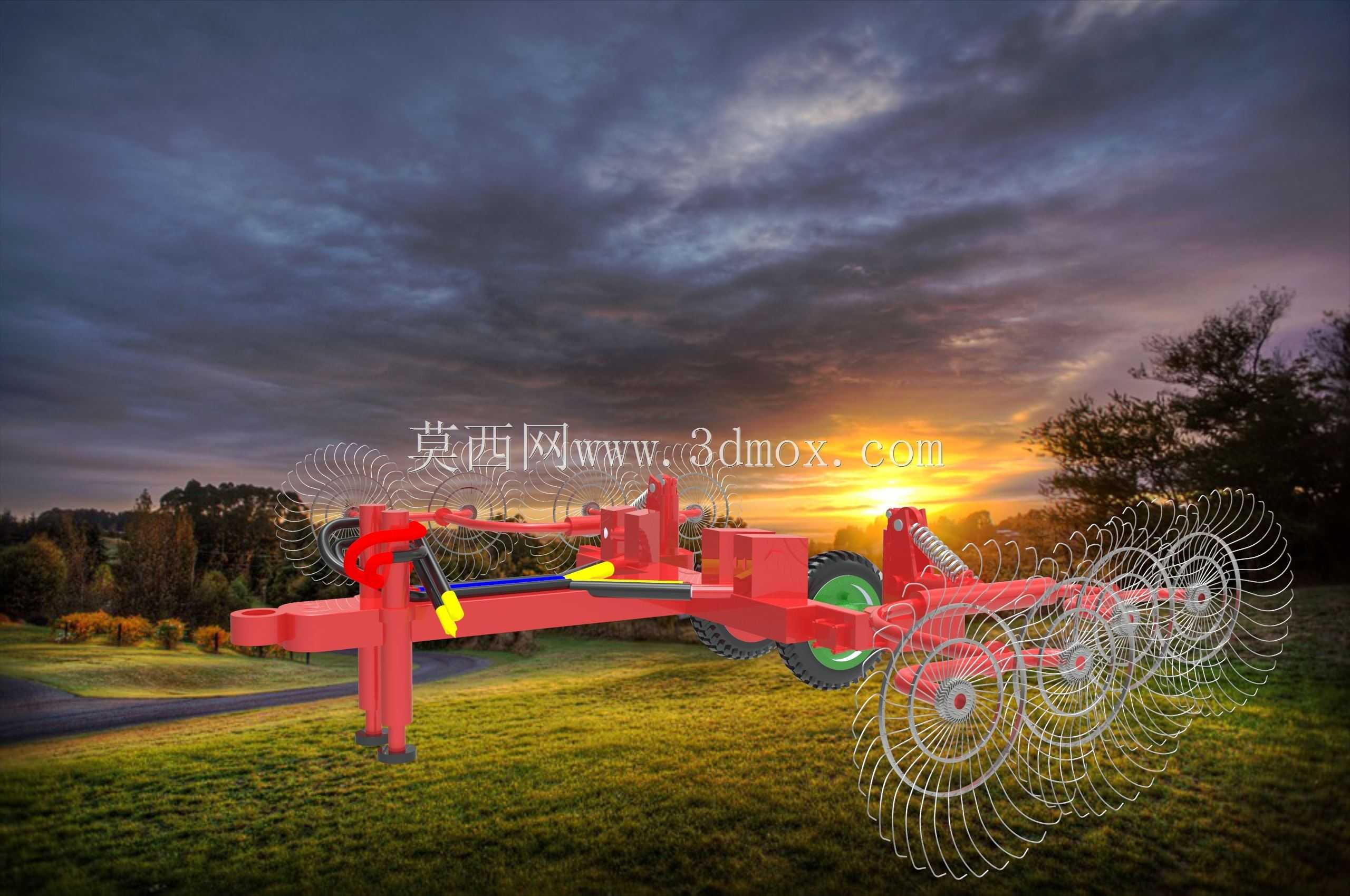

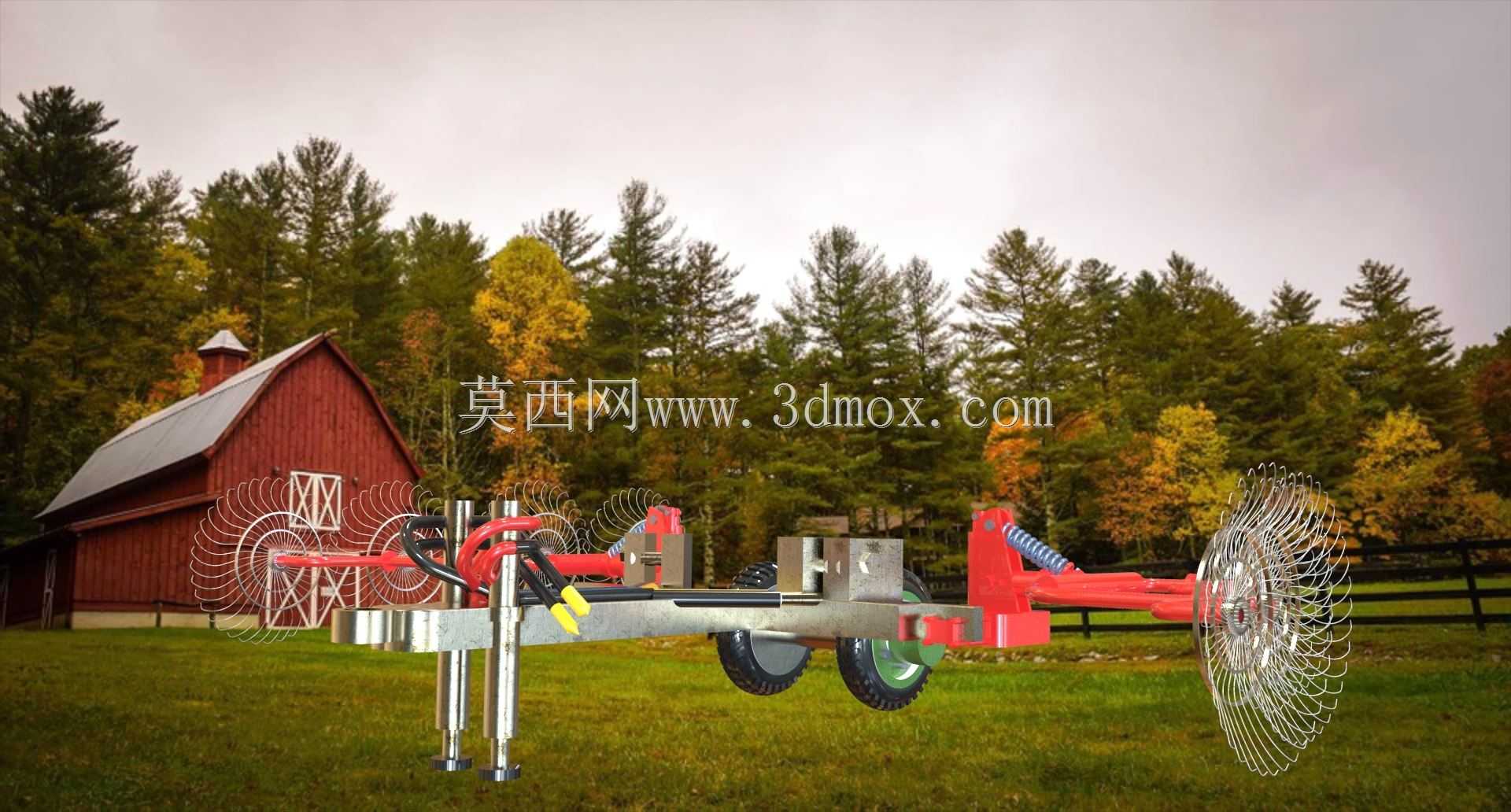

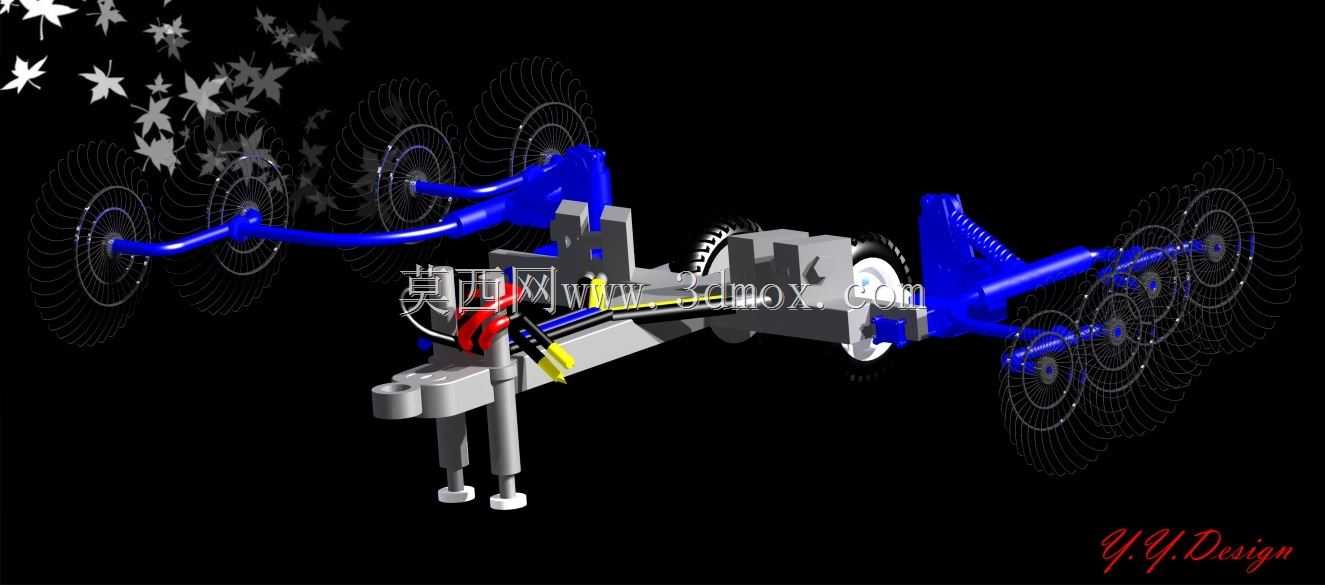

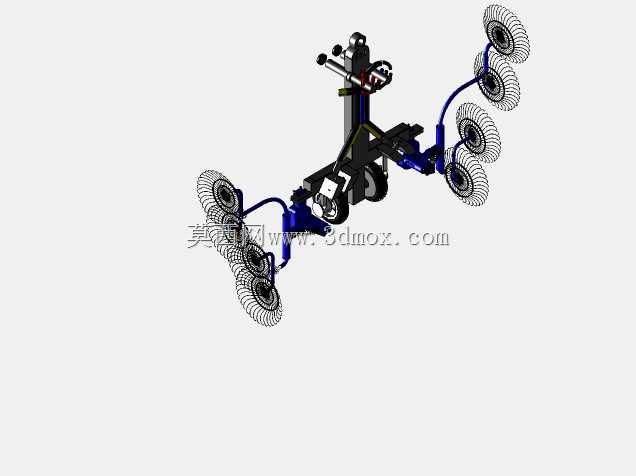

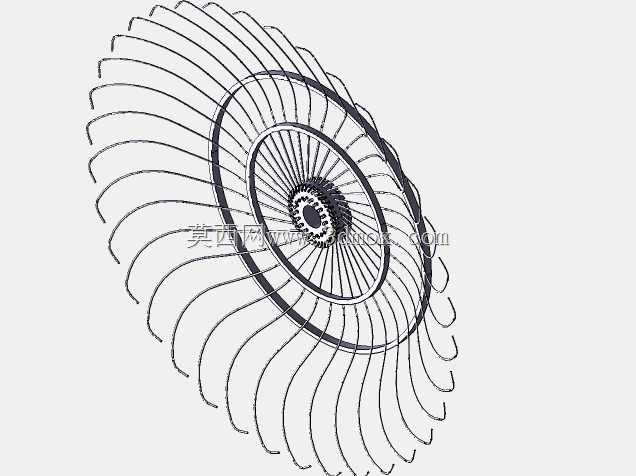

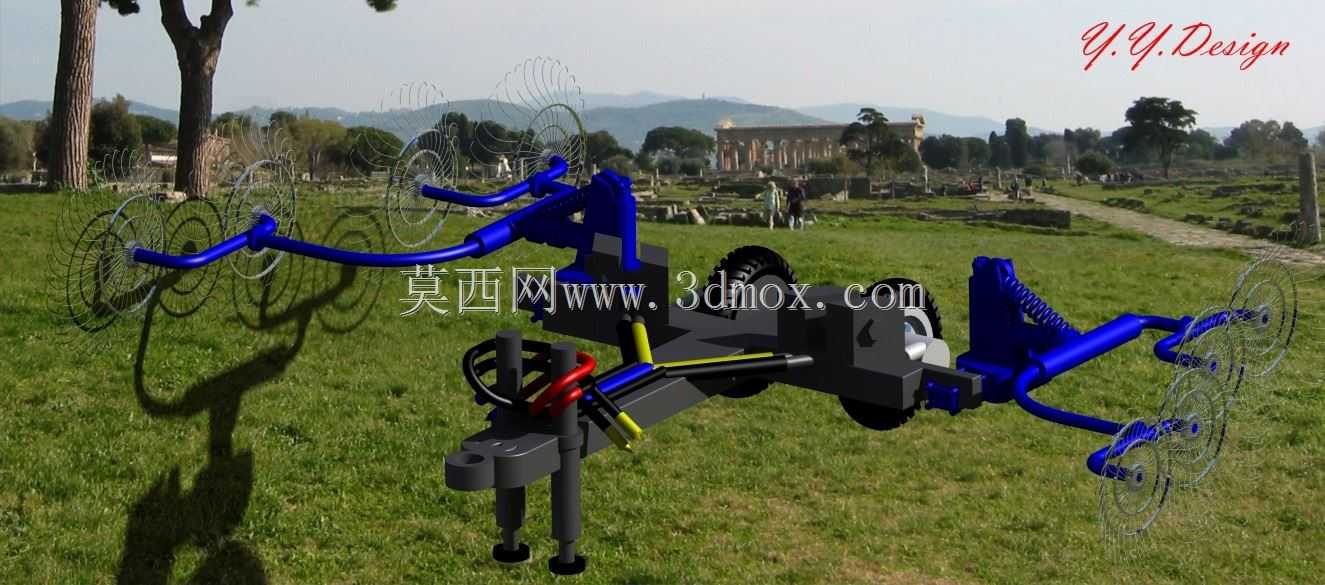

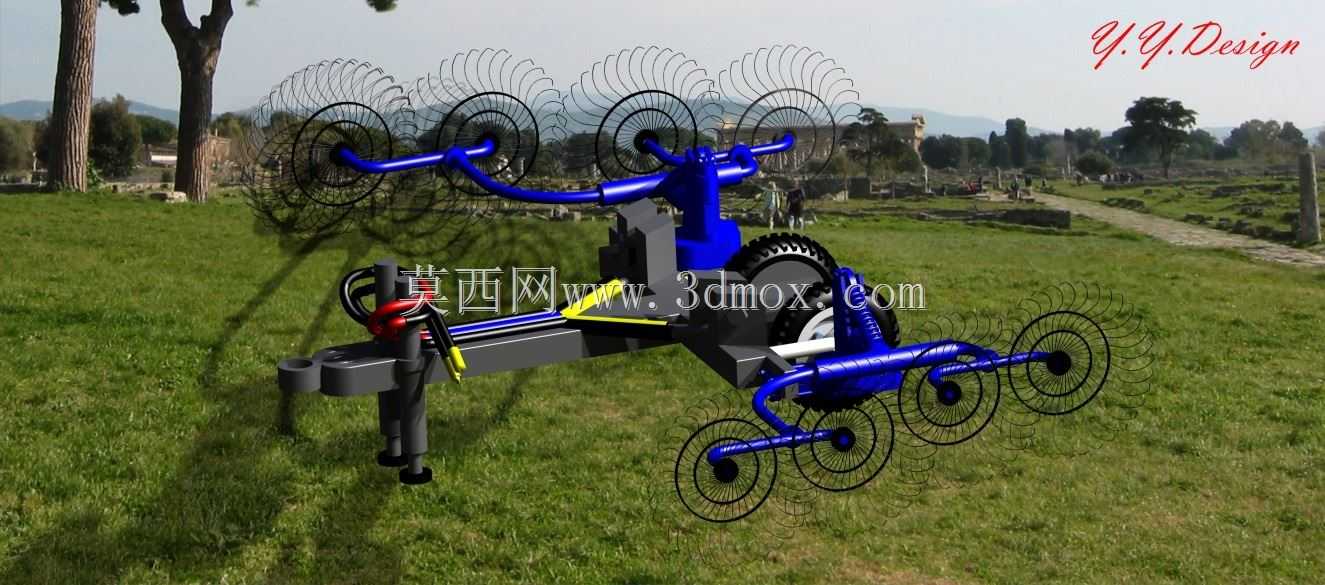

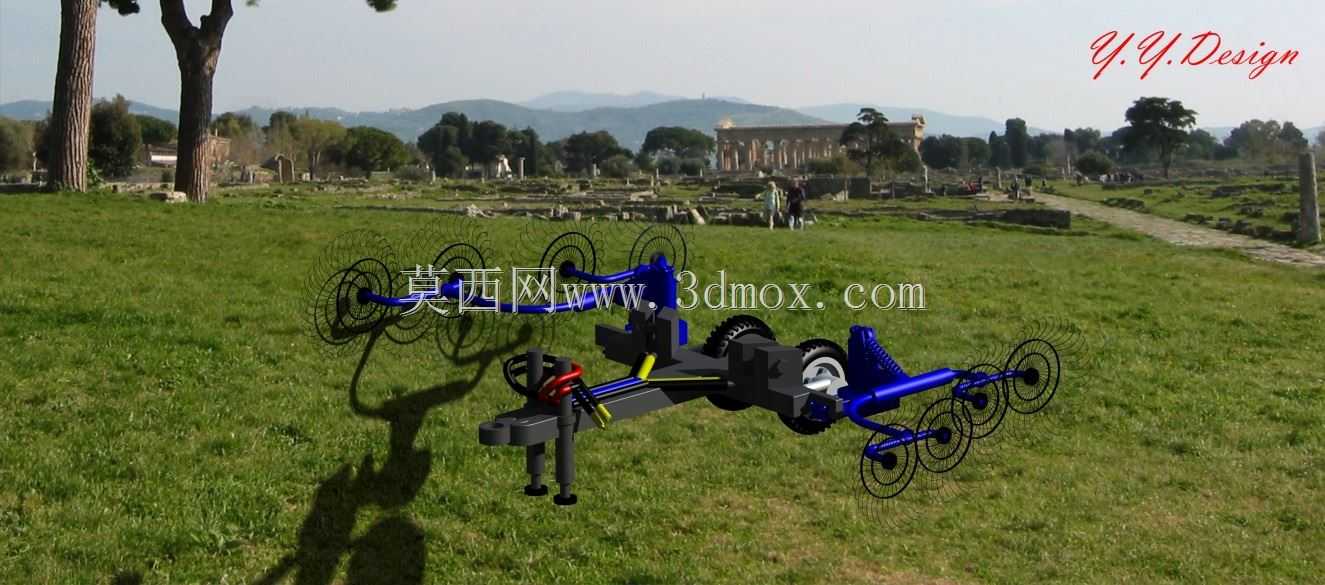

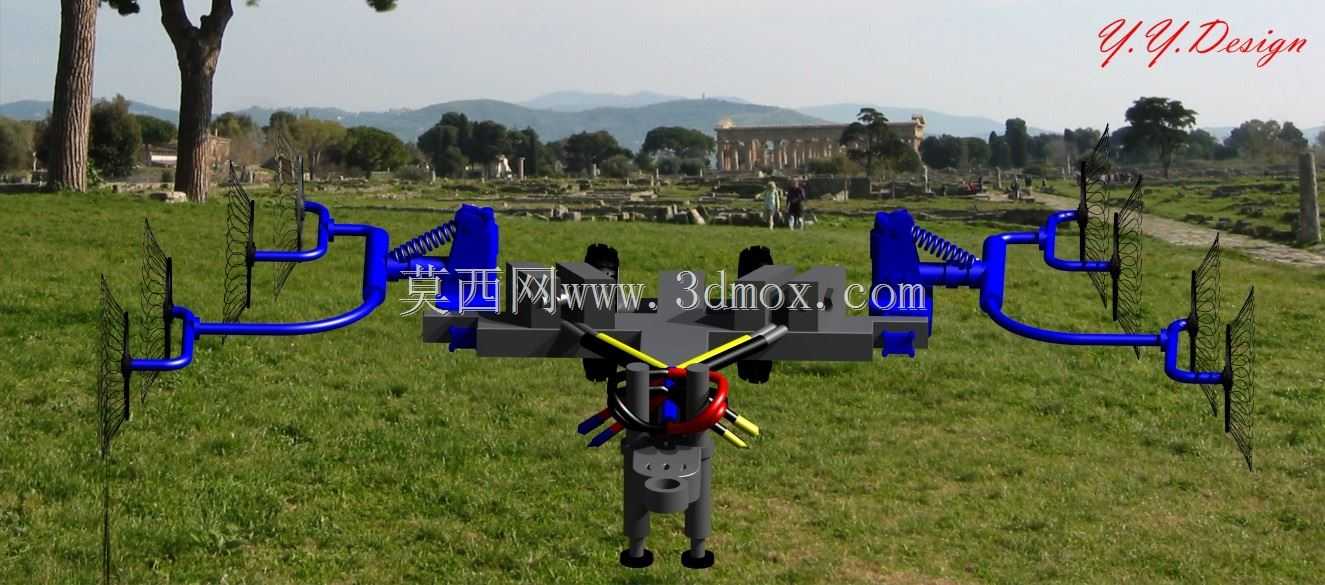

这款农牧作业用的搂集设备，核心服务于天然草场、人工种植牧草地的收获前段工序，作业时挂载于牵引动力后端，沿草场行进过程中将散铺在地表的饲草搂集成规整条铺，为后续的打捆、青贮收储工序提供作业基础，避免散草捡拾带来的作业效率损耗，同时减少饲草在搂集过程中的遗落损失。从结构设计逻辑来看，整机采用对称式悬臂布局，侧向伸出的作业幅宽匹配常规草场作业的垄宽要求，作业端的弹齿盘采用辐射式弹齿排布，每根弹齿的弯曲弧度经过反复校核，作业时弹齿端部贴近地表但不嵌入土层，既能将地表的牧草全部勾起归集，又不会刮带泥土、石块造成饲草污染，弹齿采用弹簧钢材质，遇到地表凸起硬物时可自适应回弹避让，避免弹齿弯折断裂，降低田间作业的故障概率。中部的机架采用矩形钢管焊接成型，兼顾结构强度与整机轻量化要求，机架上预留的挂载连接点位严格匹配通用牵引接口的安装尺寸，挂接时无需额外改制连接支架，动力传输侧的液压管路排布沿机架主梁走线，管路固定卡件的间距控制在合理范围，避免作业过程中管路晃动磨损，同时管路接头采用标准快插接口，日常维护拆装时无需复杂工具即可完成更换。行走支撑轮设置在机架靠近牵引端的位置，轮距适配草场作业的常见垄沟间距，作业时支撑轮承担整机部分重量，保证弹齿盘的作业高度稳定，不会因地面起伏出现弹齿入土或者离草面过高漏搂的情况，支撑轮的高度调节机构采用丝杆锁紧结构，可根据不同草种的株高、地表平整度灵活调整作业高度，适配苜蓿、羊草、黑麦草等不同饲草品种的搂集作业需求。设备的传动结构采用密封式齿轮传动，传动部件外部设置防护罩，避免田间作业时草屑、尘土进入传动腔造成部件磨损，日常保养时只需按周期加注润滑脂即可，无需频繁拆解维护。整机的重心经过优化设计，挂载后不会造成牵引设备的尾部过载，作业转向时侧向伸出的弹齿盘可随转向角度小幅自适应摆动，避免转弯时弹齿剐蹭地面造成结构变形，非作业状态下可通过液压机构将弹齿盘抬升至安全高度，满足道路转场的通行高度要求，不会在转场过程中刮碰路面障碍物。
