多色农用小型牵引拖车结构设计

　　这款小型牵引拖车主要适配小马力农用拖拉机，在丘陵地块、家庭农场、小型种植园场景下使用，可完成农资转运、农产品采收运输、零散农具搬运等作业，弥补大型运输设备无法进入狭窄田埂、小型作业区域的短板。设计阶段优先考虑与拖拉机后悬挂的匹配性，牵引连接部位采用标准三点式挂接结构，挂接销孔位置与常规小马力拖拉机后输出挂点完全对齐，无需额外改装即可完成挂接，挂接后拖车与拖拉机的最小转弯半径控制在3.2米，可在宽度2米的田间便道完成转向操作。车斗采用敞口式矩形结构，侧边栏板设置可快速拆卸的锁止结构，需要装载大件农具或散装物料时，可快速拆下侧栏拓展装载空间，车斗底板做了加强筋排布，可承受均匀分布的1.2吨载荷，

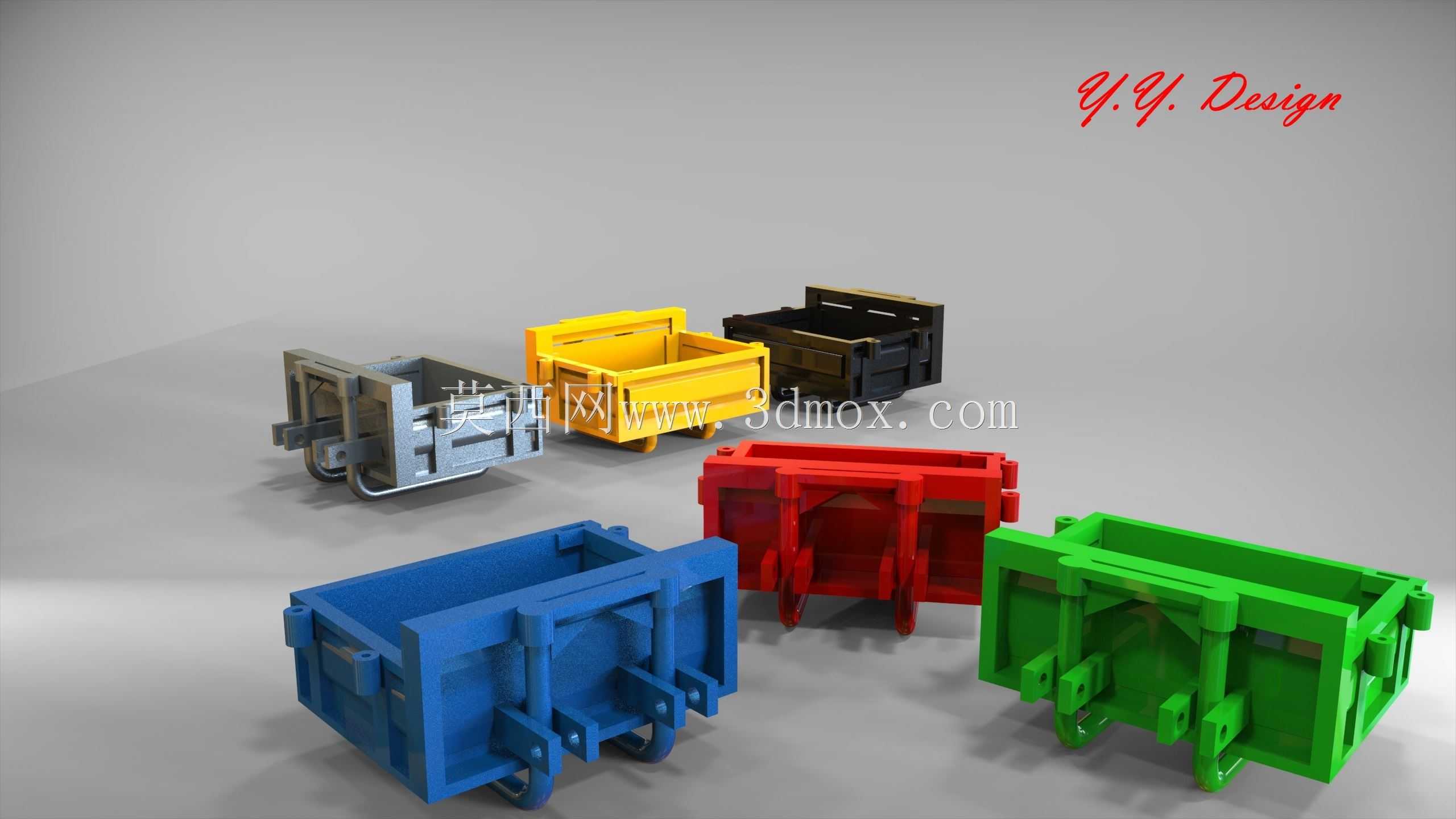

　　常规作业状态下车斗内部尺寸为1200mm800mm400mm，既满足零散物料的装载需求，也不会因尺寸过大导致拖拉机牵引负载超标。行走部分采用窄型农用橡胶轮，轮距设置为900mm，可匹配多数农田垄距，避免作业时压损作物，轮轴部位加装了密封式轴承座，可阻挡田间泥水、尘土进入轴承内部，降低日常维护频次。整体结构采用模块化设计思路，牵引架、车斗、行走轮组三个模块可快速拆分，便于农户自行更换易损件，不同配色的版本可适配不同农场的设备标识需求，也可根据使用场景选择对应颜色的车斗区分装载物料类型，比如绿色版本用于转运采收的新鲜果蔬，红色版本转运肥料等农资，蓝色版本转运农具与维修配件，避免不同类型物料交叉污染。车斗前部设置了与牵引架连接的缓冲结构，拖拉机起步、制动时可抵消大部分冲击力，减少车斗与拖拉机刚性连接带来的结构损伤，车斗尾部设置了可翻倒的卸料挡板，散装物料运输时可直接翻起挡板完成卸料，无需人工逐次搬运，提升小地块作业的转运效率。
