六缸径向微型气动动力装置结构设计

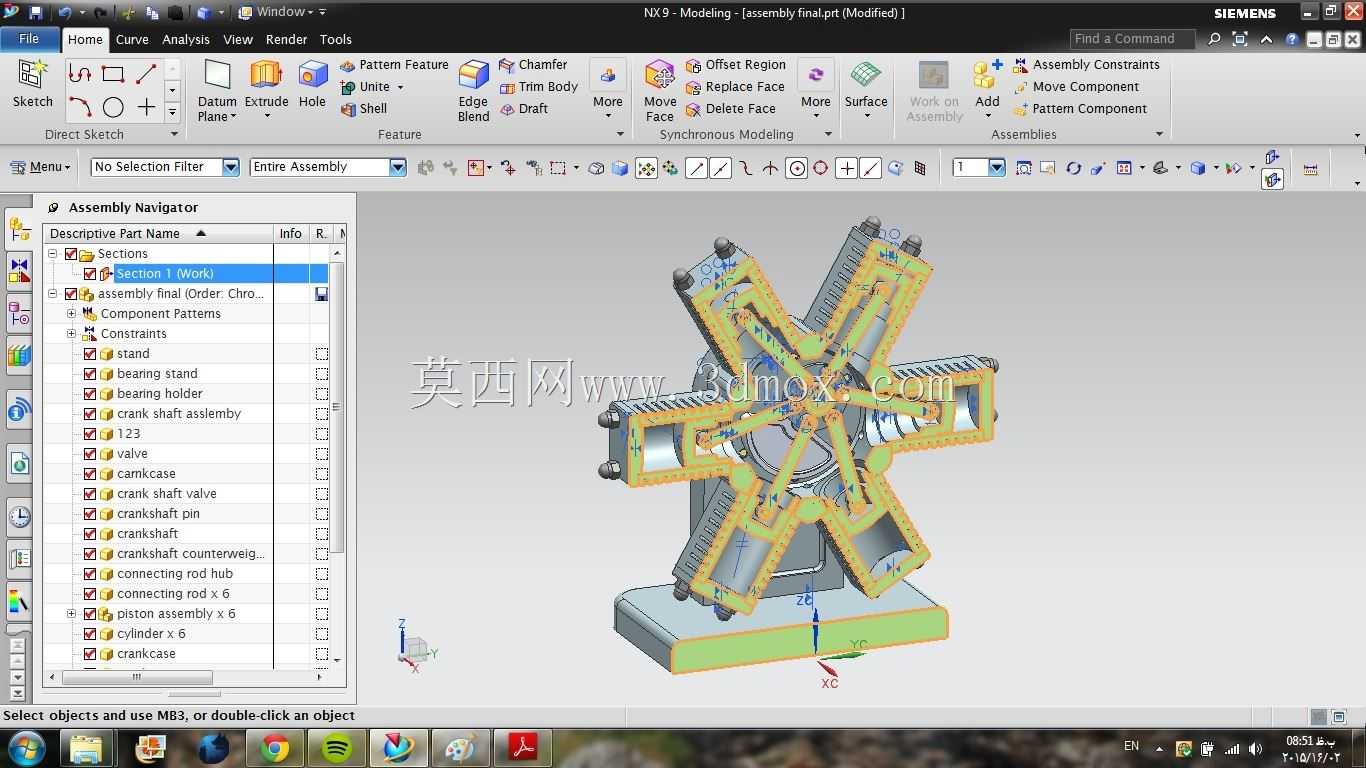

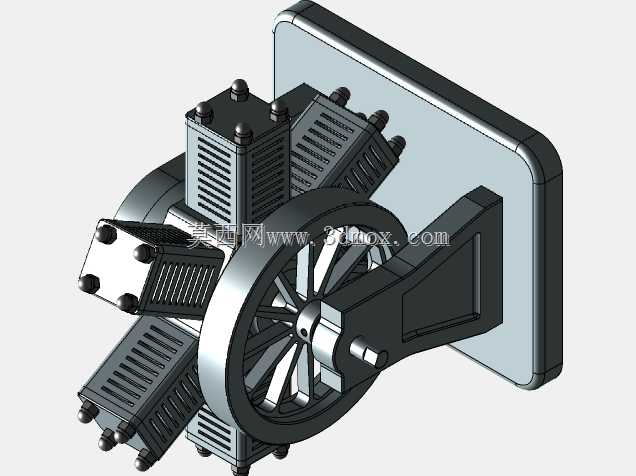

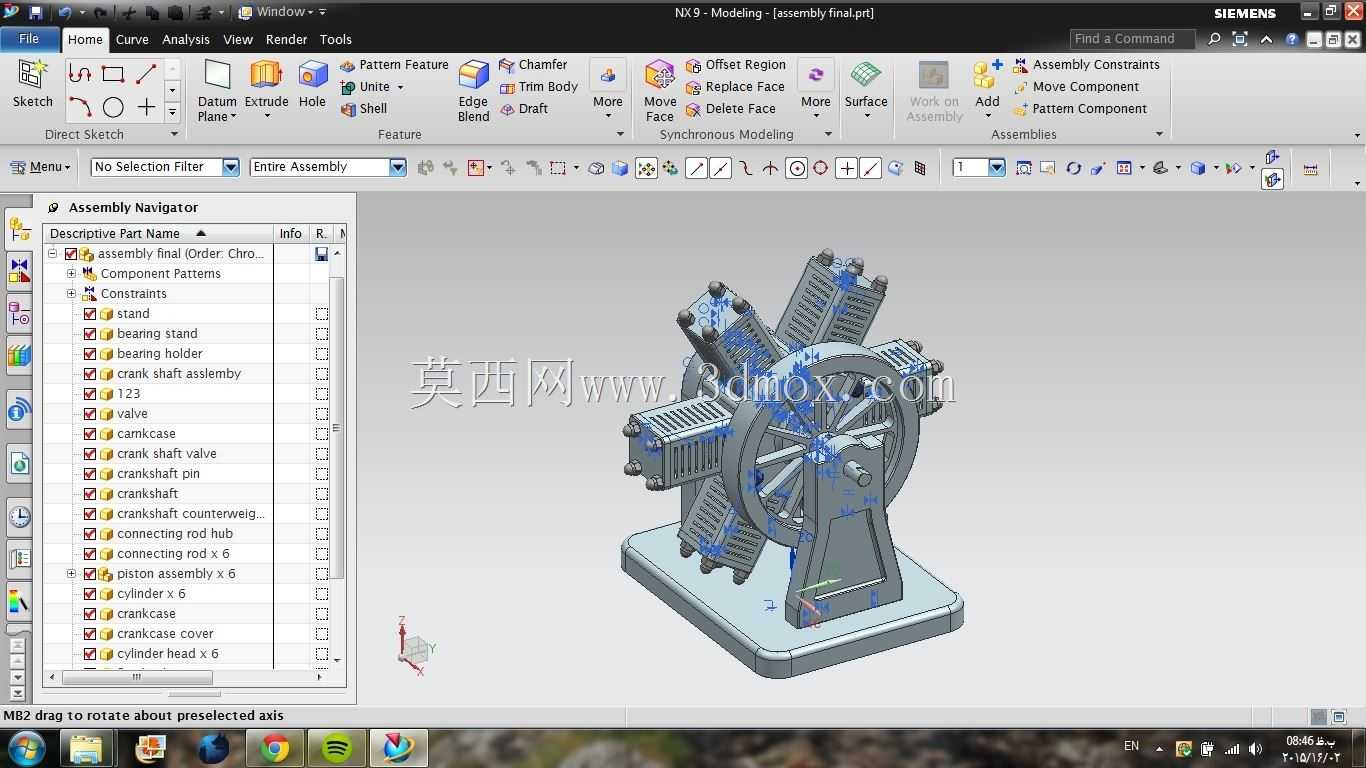

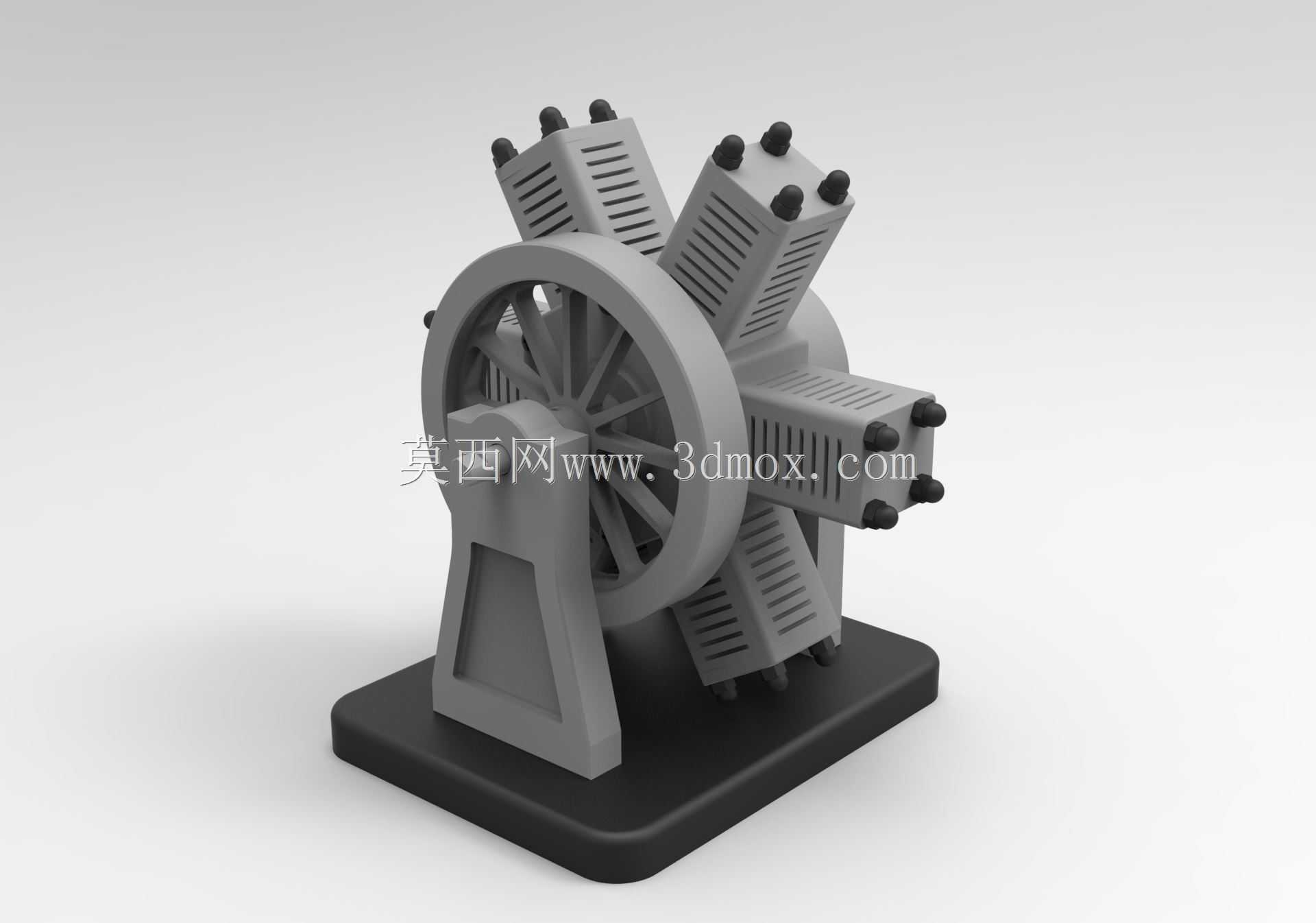

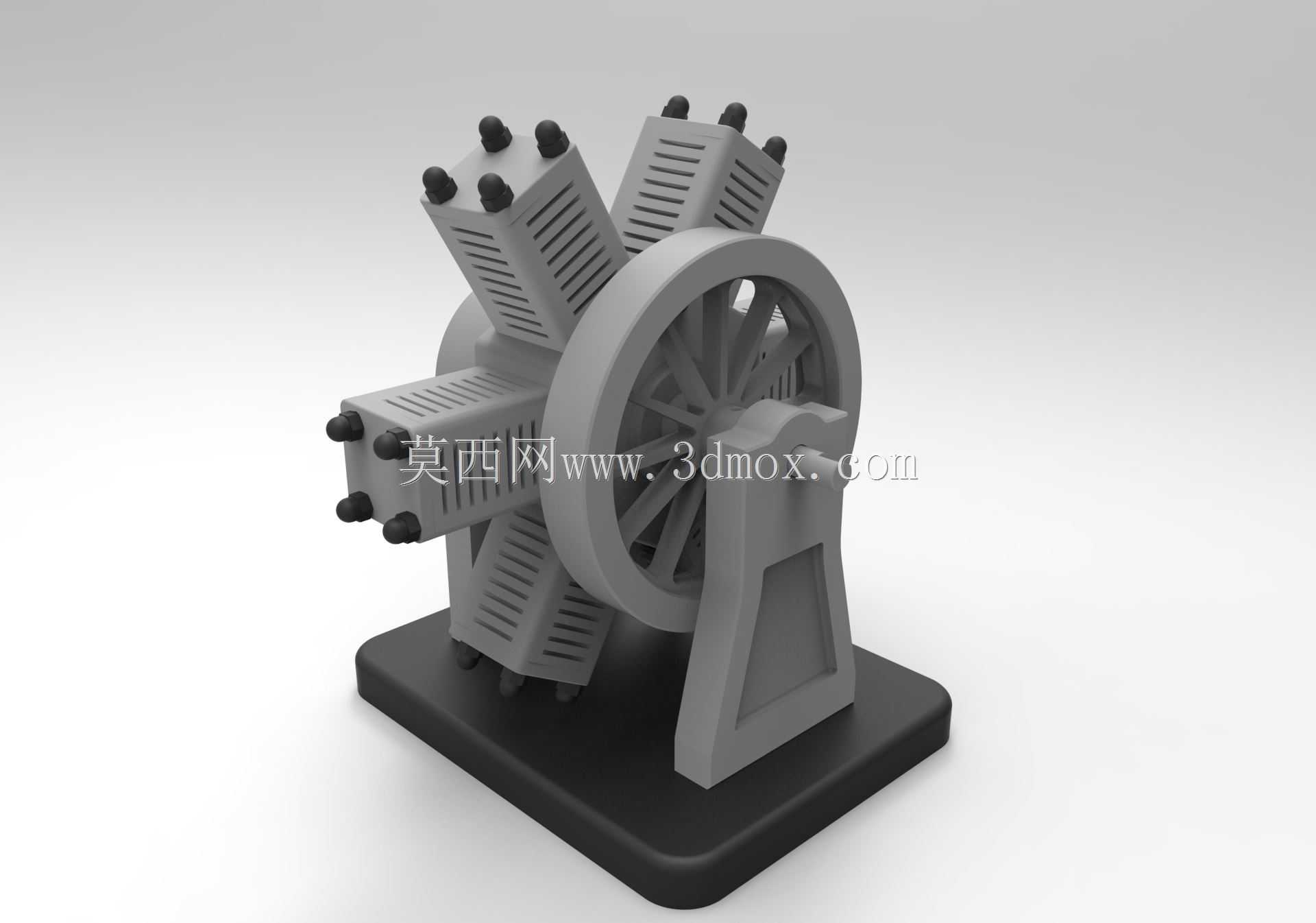

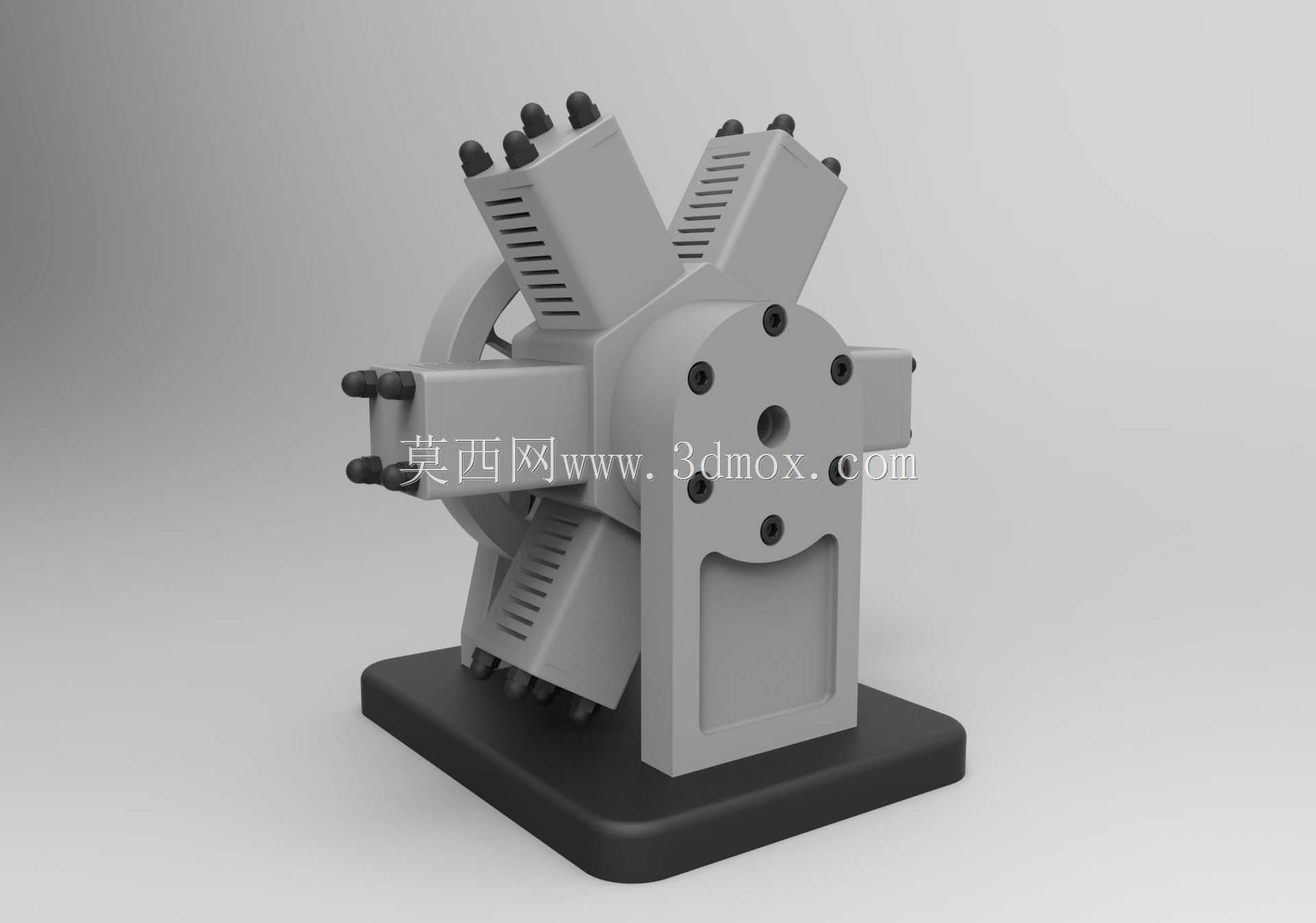

这款六缸径向排布的气动动力装置，在小型教学演示台、低压气动驱动的微型实验设备、桌面级机械原理展示场景中有着很高的适配性，区别于传统内燃机的燃油驱动逻辑，整套结构依靠压缩空气作为动力输入源，不需要配套燃油供给、点火、冷却等复杂附属系统，整体结构紧凑，适合在空间受限的低压气动传动场景中作为动力输出单元使用。从结构设计逻辑来看，六个气缸沿中心曲轴的圆周方向呈星型均匀径向排布，这种布局能让每个气缸的活塞连杆组件对中心曲轴的作用力在周向上均匀分布，曲轴运转时的动平衡表现更优，相比直列排布的同缸数气动动力单元，径向布局能大幅压缩轴向的安装尺寸，仅需占用较小的轴向安装空间就能实现六缸的动力输出，整体径向轮廓也能根据安装场景的边界做适配调整。整套装置的核心做功逻辑是压缩空气通过中心配气结构按固定相位依次送入各个气缸腔，推动活塞做往复直线运动，再通过连杆将活塞的直线运动转化为曲轴的旋转运动，最终通过曲轴端部的输出轴向外输出扭矩，每个气缸的进排气相位与曲轴的转角严格匹配，保证动力输出的连续性，不会出现明显的扭矩断档。在安装边界设计上，底部设置了一体式的安装基座，基座上预留了对应规格的安装固定孔位，可直接通过螺栓固定在实验台架或者配套设备的安装面上，不需要额外设计转接安装支架，基座的平面度公差控制在合理范围内，能保证曲轴运转时的同轴度要求，避免出现偏磨卡滞的问题。从结构细节来看，每个气缸组件都包含缸体、活塞、密封件、连杆连接销等独立部件，装配时可单独对单个气缸进行拆装维护，不需要完全拆解整个动力单元，后期维护的便捷性较高；曲轴部分采用整体式的曲柄结构，六个连杆的轴颈沿周向按均匀相位角分布，保证每个气缸的做功行程依次错开，运转时的扭矩波动更小；配气端的结构集成在曲轴的中心端，随曲轴转动同步完成各个气缸的进排气切换，省去了额外的配气传动结构，进一步压缩了整体结构的体积。这类径向气动动力单元的输出转速与输入的压缩空气压力直接相关，可通过调整进气压力来适配不同负载的转速与扭矩需求，在教学场景中可直观展示星型发动机的工作原理、曲柄连杆机构的运动逻辑，在小型自动化设备中也可作为低压驱动的动力源，适配那些不需要大扭矩但对结构紧凑度有较高要求的传动场景，整体结构的运动部件都做了对应的限位设计，运转时不会出现部件脱出的风险，连续运转的可靠性有充足的结构保障。
