赛车发动机四英寸排气歧管总成结构设计

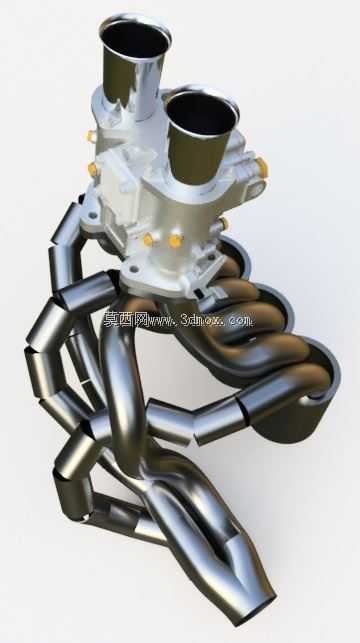

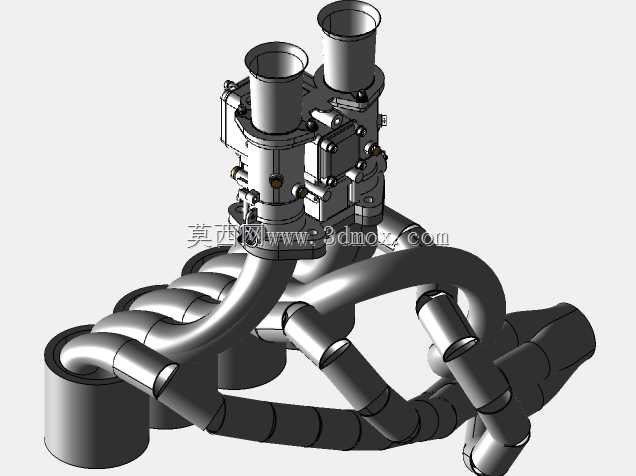

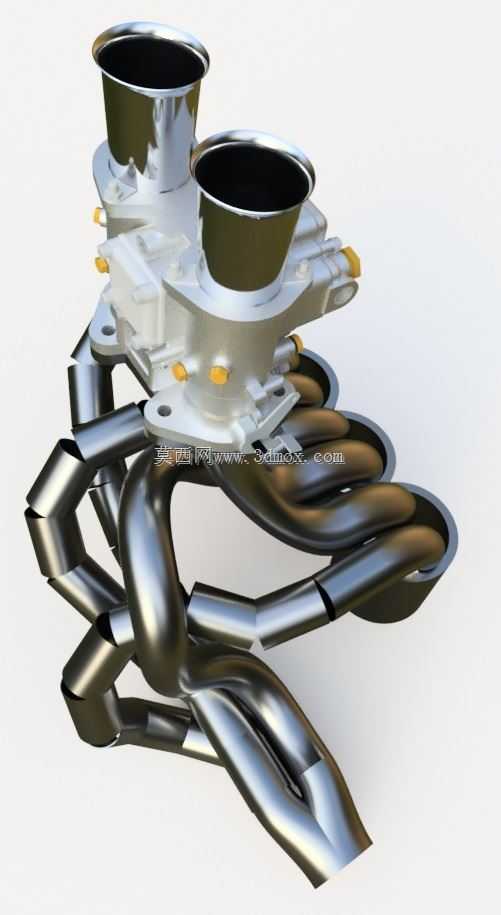

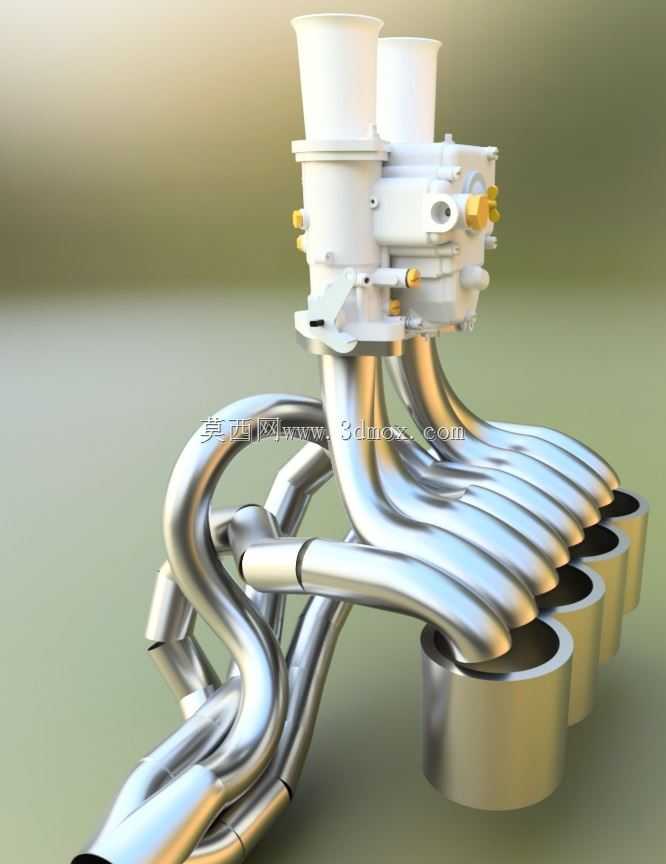

这套排气结构针对大排量高转速赛车发动机开发，核心作用是将各气缸排出的高温高压废气有序汇集，顺畅导入后续排气尾段，同时兼顾排气脉冲的利用效率，减少各缸排气干涉，直接影响发动机的充气效率与动力输出表现。在场地赛、拉力赛等竞技场景中，排气系统的管路布局、管径选择、歧管交汇角度，都会直接改变发动机的扭矩输出区间，适配不同赛道的动力需求。从结构设计来看，该排气采用等长管路布局，每一段支管的弯曲曲率、管路长度都经过匹配计算，确保各缸排出的废气到达交汇腔的时间差控制在极小范围内，避免不同气缸的排气压力波相互干扰，减少排气残留，提升气缸的新鲜混合气填充量。双接口的法兰端直接对接发动机缸盖的排气侧出口，法兰面加工有定位销孔与螺栓安装位，安装时可通过定位销快速对齐缸盖排气口，密封面的平面度要求控制在0.05mm以内，配合金属密封垫可承受近千度的高温排气冲击，避免高温废气泄漏引发的动力损失与周边部件热损坏。管路部分采用渐变管径设计，靠近缸盖的支管段内径匹配排气道出口尺寸，逐步向交汇腔过渡到四英寸的主排气口径，既保证高转速下大流量废气的通过效率，又能利用管内的压力波动效应，在气门重叠角阶段形成一定的抽吸效果，帮助气缸扫气。整体管路的弯曲走向充分考虑了赛车发动机舱的紧凑安装边界，避开了悬架塔顶、防火墙、转向拉杆等周边部件的运动行程，最小安装间隙预留了足够的热膨胀余量，避免发动机运行过程中管路热胀冷缩与周边部件发生干涉。歧管表面的金属质感来自铸造后抛光处理，壁厚根据不同位置的热负荷做了差异化设计，靠近缸盖的法兰端壁厚更大，可承受更高的热冲击与振动载荷，支管段在保证结构强度的前提下适当控制壁厚，降低整体重量，适配赛车的轻量化需求。安装固定点除了缸盖侧的主法兰外，还在管路中段设计了带减震衬套的固定吊耳，可将排气系统的振动与车架隔离，避免长期高转速振动引发的管路开裂问题。整套结构的交汇腔采用平滑过渡的流线型内壁，没有突兀的台阶与锐角，减少废气在腔体内的紊流与阻力，降低排气背压，这对高转速下的动力释放尤为关键——当发动机转速攀升至每分钟八千转以上时，每减少一点排气阻力，都能转化为可感知的动力提升。
