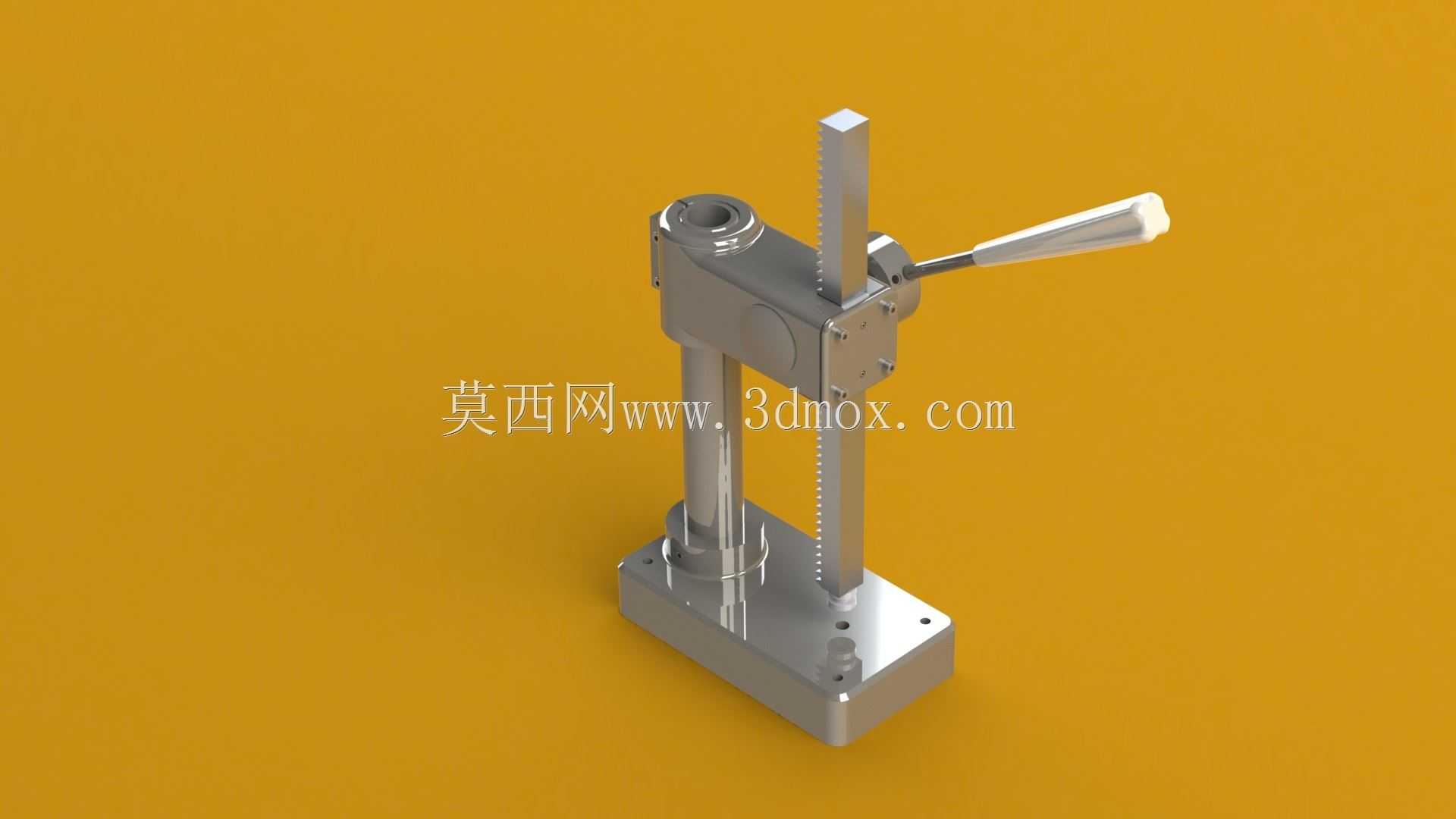

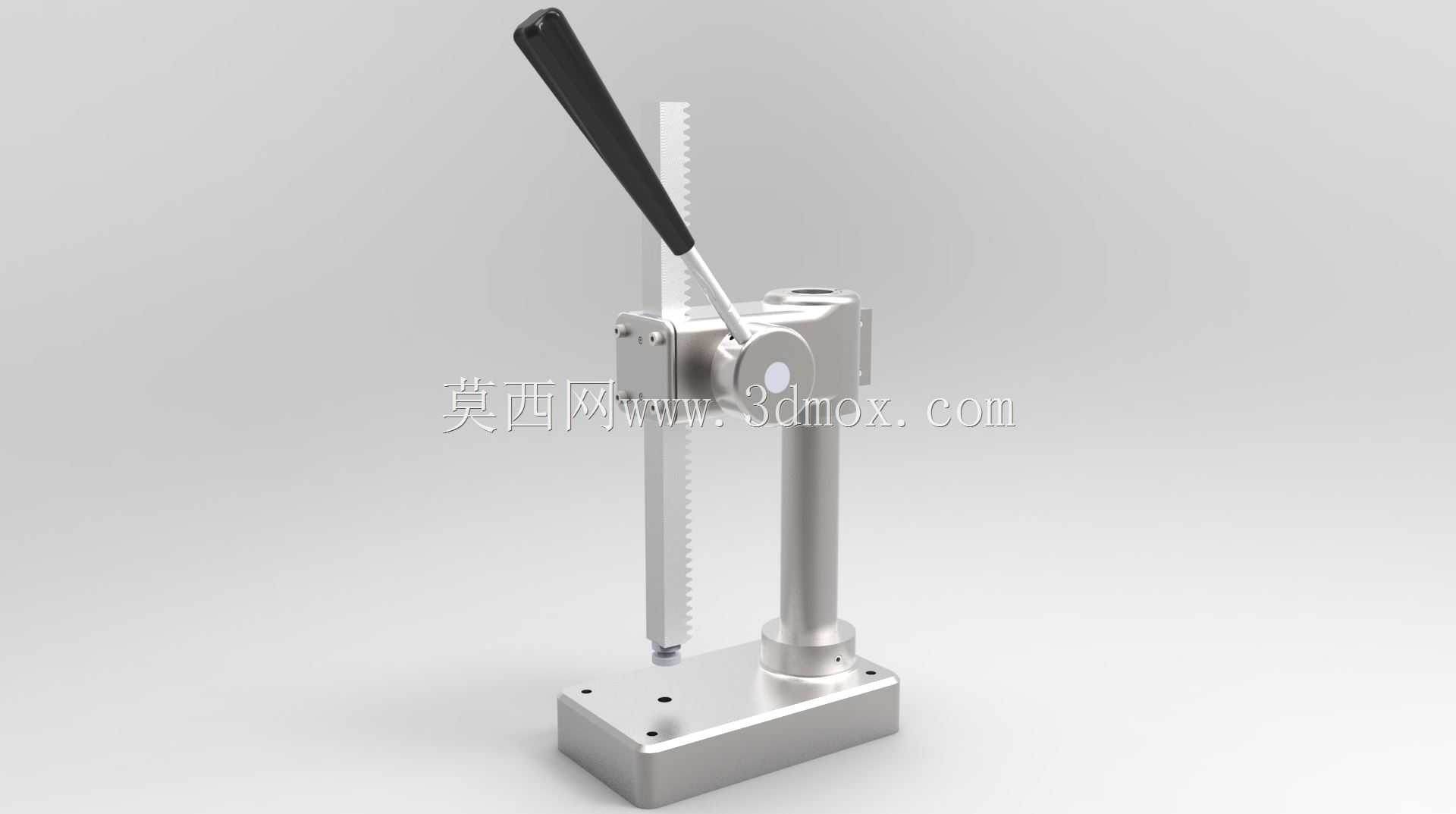

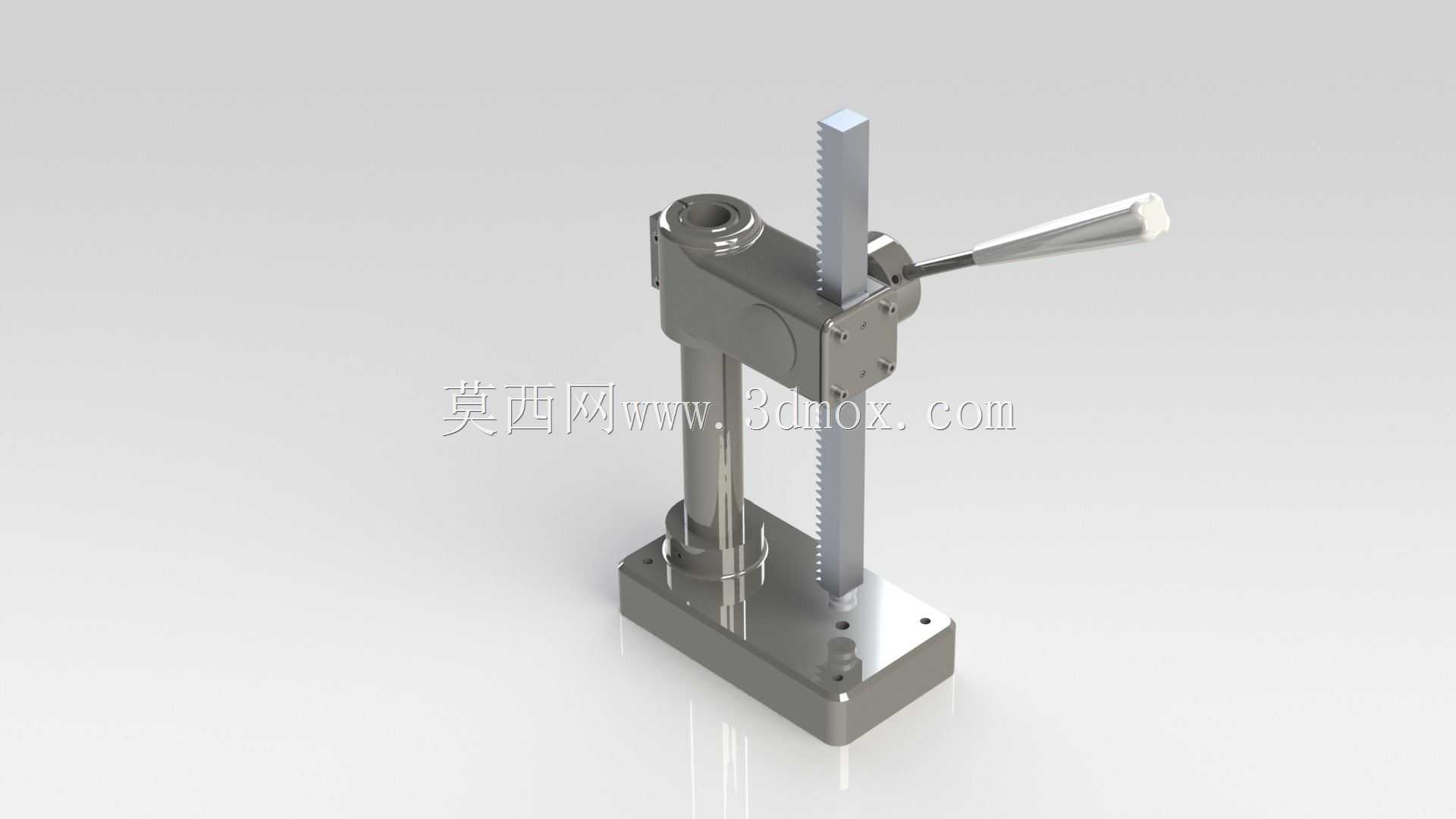

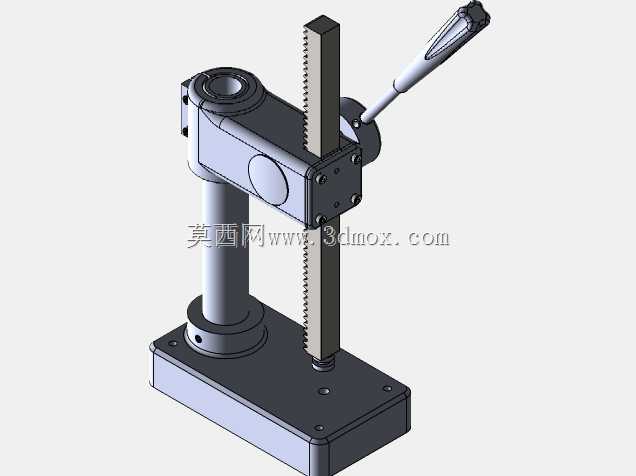

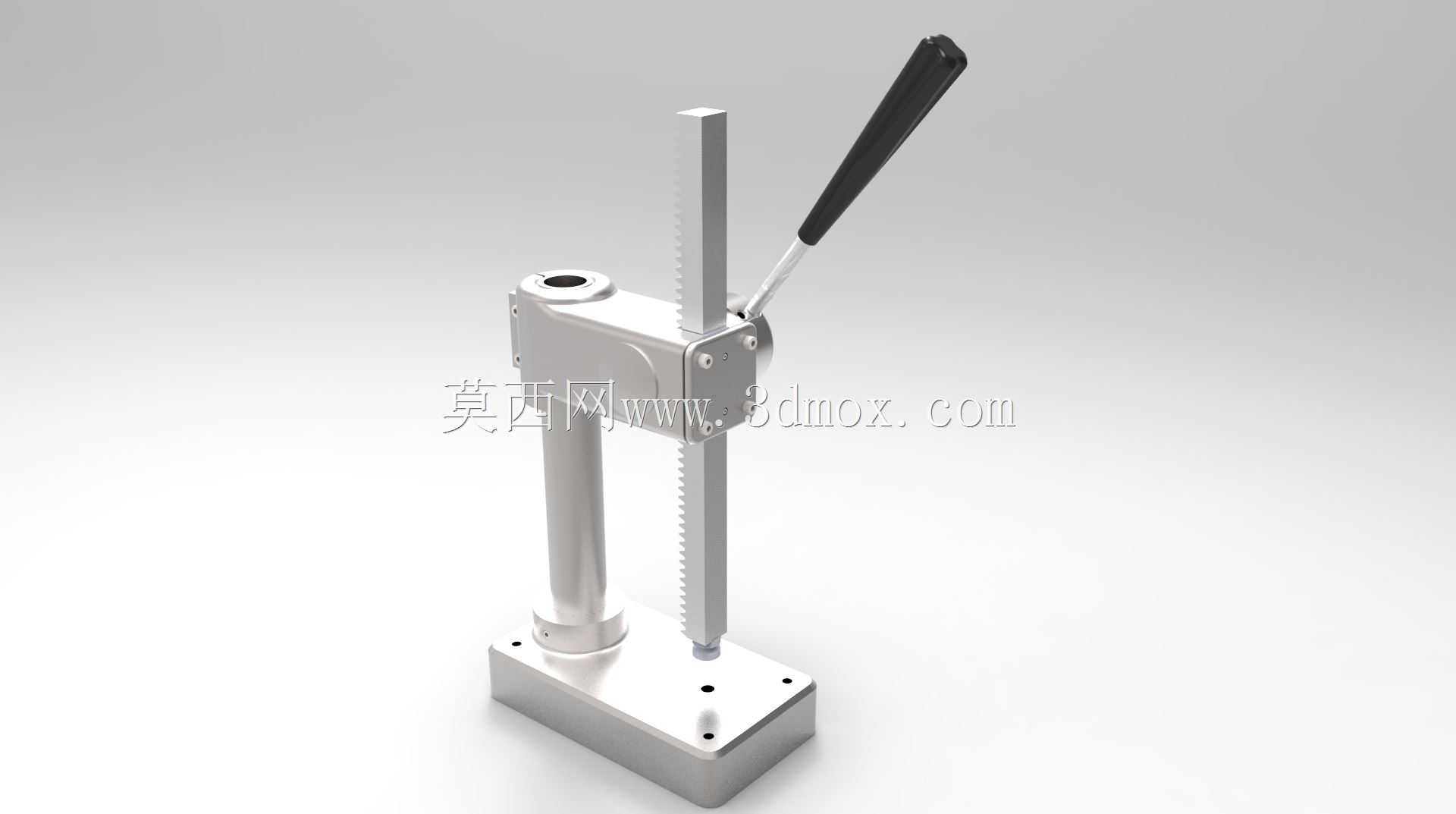

手动齿条式多用途压力加工装置

这款手动施压装置在小型零部件加工、装配场景中适配性极强，常见于小批量生产的五金加工工位、电子元器件压装工位、维修车间的轴承压入作业，也可用于实验室小试样的压制成型环节，无需外接动力源，对作业场地的供电、空间要求极低，适合零散作业、临时工装补位的使用需求。装置核心采用齿轮齿条传动结构，通过杠杆手柄带动齿轮转动，将人手施加的摆动力转化为压杆的竖直直线压力，传动过程无液压介质泄漏风险、无气动元件的气源依赖，日常维护仅需定期在齿条啮合面涂抹润滑脂即可，故障率远低于同吨位的动力型施压设备。设计阶段优先考虑了作业端的可拓展性，压杆下端采用标准连接接口，可根据不同作业需求更换压头：装配轴承时可换带定位台阶的压套，压制小零件时可换平压头，需要冲孔作业时可换装对应规格的冲头，甚至可以加装简易折弯模具完成薄金属板的小角度折弯，实现一机多用，减少工位上零散工装的堆放数量。从安装边界来看，装置底部为带安装孔的方形铸铁底座，四个安装孔位呈矩形分布，可通过螺栓直接固定在木质或钢制工作台面上，底座自身重量可抵消部分压装时的反冲力，无固定条件时也可直接放置在平整台面上临时使用；整体竖直方向的作业行程覆盖常规小零件压装的需求，压杆与立柱的平行度通过一体式机加工的滑块座保证，压装过程中压头不会出现偏斜，避免压坏工件或损伤压头。手柄的握持角度经过人机工程校核，操作时人手无需过度抬高或下压，长时作业的疲劳度较低，齿条的齿形采用渐开线设计，啮合间隙小，施压过程的行程反馈清晰，操作人员可通过手柄的阻力变化精准控制压装力度，避免压力过大压裂脆性工件，或是压力不足导致装配不到位的问题。立柱采用空心圆管结构，在保证整体结构刚性的前提下控制了整机重量，单人即可完成搬移、换位，适合需要在不同工位间流转使用的小型加工场景，底座的上平面经过铣削加工，平面度满足小型工件的定位基准要求，压装时工件可直接放置在底座平面上，无需额外加装定位垫板即可保证基础的压装同轴度。
