环形工件轮廓孔加工立式压合设备

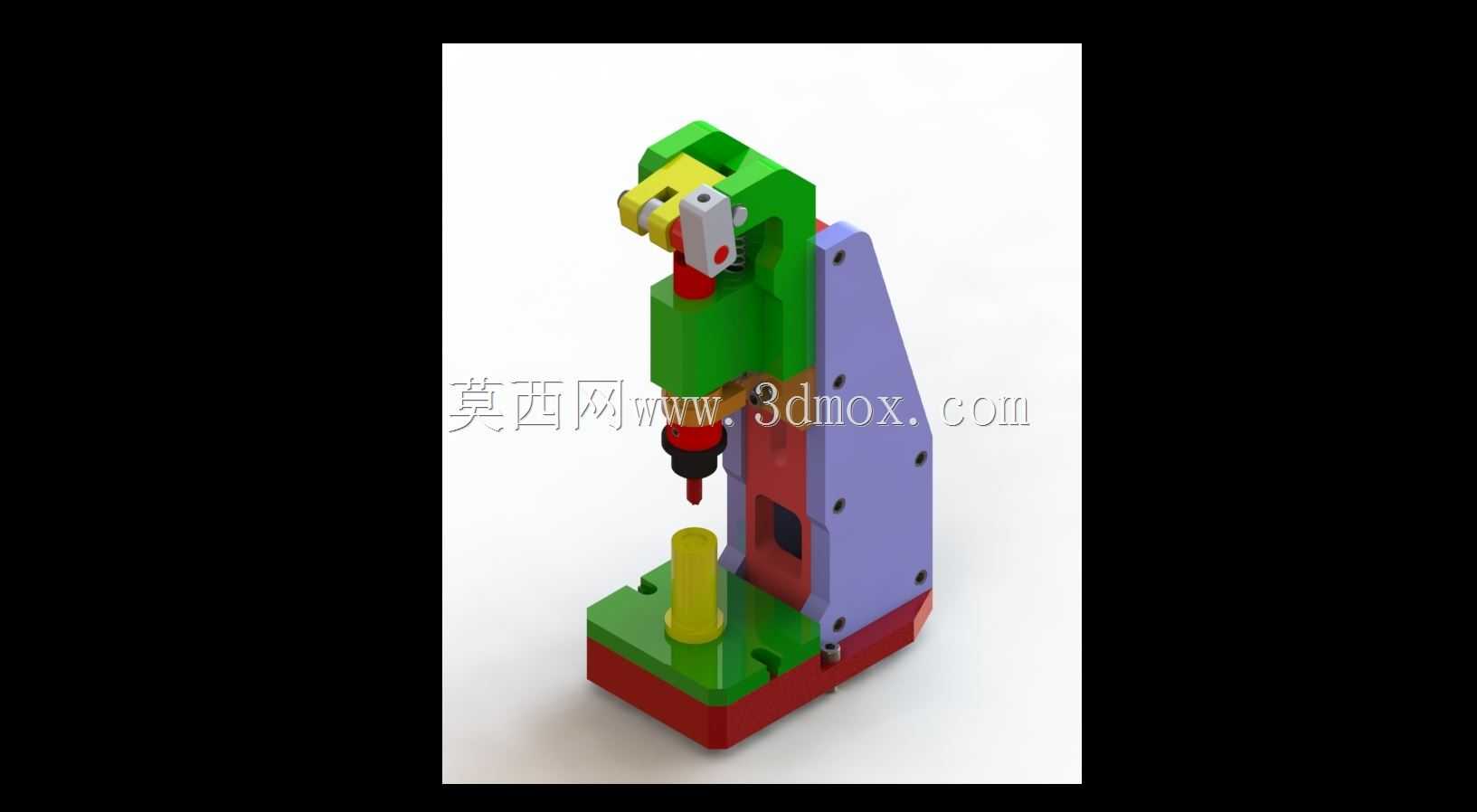

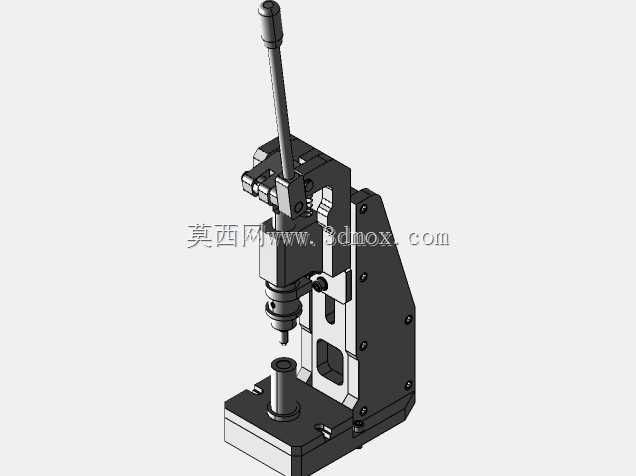

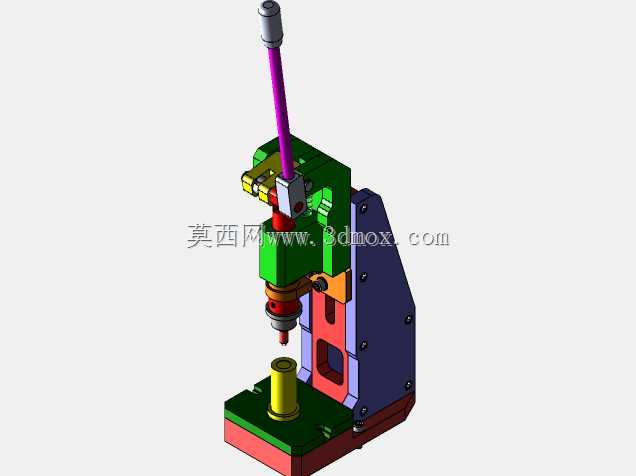

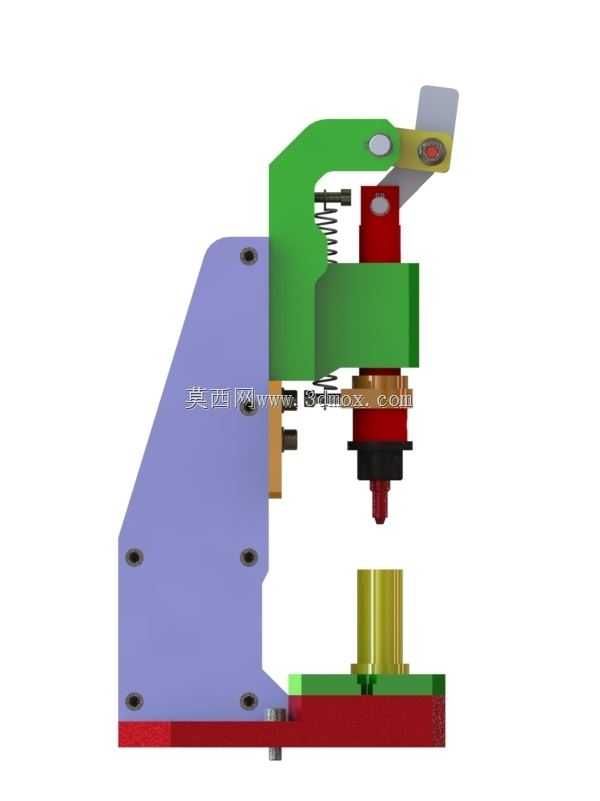

这款立式压合加工设备，主要面向环形薄壁类零件的轮廓孔加工工序，在五金冲压、小五金件加工、汽配小零件生产的车间工位中十分常见，可直接集成在小型装配流水线旁，也可作为独立工位完成单工序加工作业。设备整体采用立式立柱式布局，底部为带定位槽的安装基座，基座上预留了标准T型槽安装位，可直接固定在标准规格的工业工作台面上，安装时无需额外加工适配底座，基座的水平投影尺寸适配多数小型工位的占地要求，不会占用过多流水线旁的操作空间。设备的执行端集成了压合与钻孔复合功能，不同于单一功能的压力设备，它可在完成环形工件定位压装固定的同时，通过下端的钻削执行头完成环件侧壁或端面的轮廓孔加工，避免了二次装夹带来的定位误差，能有效保证孔位与环形工件基准面的形位公差要求。从结构设计逻辑来看，设备采用分体式立柱拼接结构，后侧的紫色支撑立板承担主要的压合反力，前端的绿色导向座为执行压头提供垂直方向的运动导向，导向部位预留了润滑脂加注通道，长期运行时可定期加注润滑脂降低导向面磨损，延长设备维护周期。压头部位设置了缓冲垫圈结构，在压头接触环形工件的瞬间可吸收刚性冲击，避免薄壁环件被压溃变形，同时钻削头的进给行程与压头的压合行程做了联动限位，当压头完成工件压紧动作后，钻削头才会启动进给，杜绝了工件未固定就开始钻孔的安全隐患。设备的执行端可根据不同规格的环形工件更换适配的定位套与钻套，适配一定尺寸范围内的环件加工需求，无需整体更换设备主体，可降低小批量多规格零件生产的工装投入成本。在实际生产场景中，这类设备常用来加工卡环、密封环、连接衬环等带安装孔的环形零件，加工出的轮廓孔可直接用于后续的螺钉连接、销钉定位工序，加工精度可满足一般通用机械零件的装配要求，设备的操作高度适配站立作业的人体工程学要求，操作人员无需弯腰即可完成工件上下料与加工触发操作，长时间作业不易产生疲劳。
