三通流道多材质流体仿真分析模型

该模型针对Y型三通流道的多材质流体混合场景搭建，核心服务于化工介质输送、暖通流体分配、小型实验台流体回路这类需要精准掌握不同介质交汇流动规律的工程场景。在实际产线搭建中，这类三通结构常出现在两种不同物性流体的预混段，比如药剂配比输送、冷热流体混温单元，若未提前掌握流场分布，很容易出现介质混合不均、局部流速过高冲蚀管壁、交汇段涡流引发管路振动的问题，直接影响整套流体回路的运行稳定性。

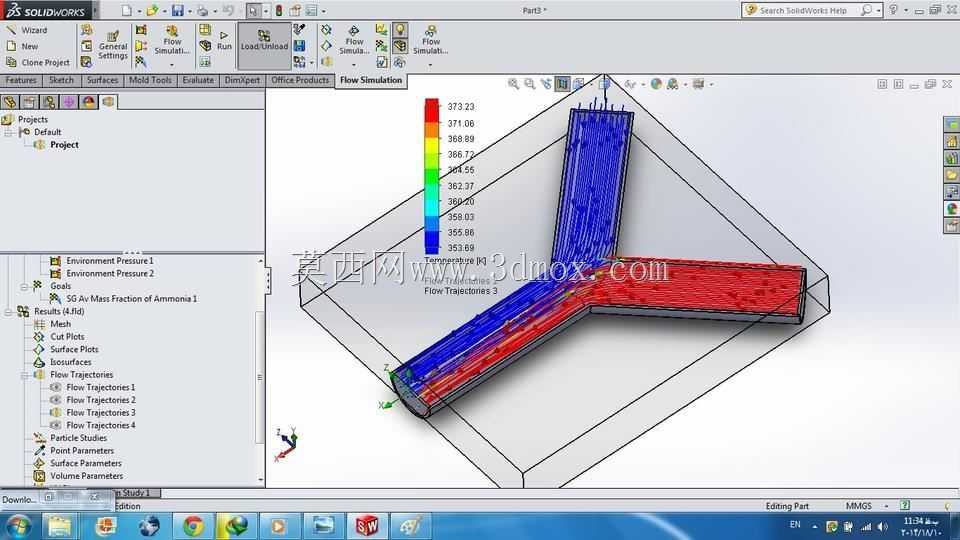

从结构设计逻辑来看，模型采用对称式Y型布局，两个入流段呈120度夹角分布，交汇后衔接单段直流出口，入流段与出口段的通径保持一致，避免通径突变带来的额外局部阻力。建模过程中针对流固耦合边界做了细化处理，两个入流段分别对应不同材质的流体域，在交汇位置做了网格加密处理，能够精准捕捉两种介质接触面上的速度梯度、浓度分布变化，不会因为网格精度不足导致仿真结果出现失真。

在安装边界层面，该流道模型的外部封装为规则立方体结构，三个管路接口的端面均预留了标准法兰对接的安装基准面，接口中心距立方体安装面的距离统一，可直接适配现有管路的快装或法兰连接结构，不需要额外做转接件设计。外部立方体的安装面预留了螺栓固定孔位，可直接固定在实验台支架或者管路预制架上，安装时不需要额外设计夹持工装，能直接匹配常规DN通径管路的安装尺寸公差。

功能特性上，模型预置了流体仿真的边界条件加载入口，两个入流段可分别设置不同的流体材质参数、入口流速、入口压力，出口段可设置压力出口或者流量出口边界，能够直接开展稳态或瞬态的流场仿真计算，获取不同工况下的流速分布、压力损失、介质混合占比数据。需要注意的是，使用时需根据实际输送介质的物性参数调整材质属性，比如输送高粘度流体时要调整湍流模型参数，输送含颗粒介质时要额外添加离散相模型，才能让仿真结果贴合实际运行状态。这类仿真模型的核心价值在于，不需要加工实体样机就能提前预判不同工况下的流道运行状态，大幅减少管路结构的试错成本，尤其是在小批量定制化流体设备开发中，能有效缩短前期方案验证的周期，避免后期加工完成后出现流道结构不合理需要返工的问题。
