手摇轨道式磁力旋转陀螺玩具结构设计

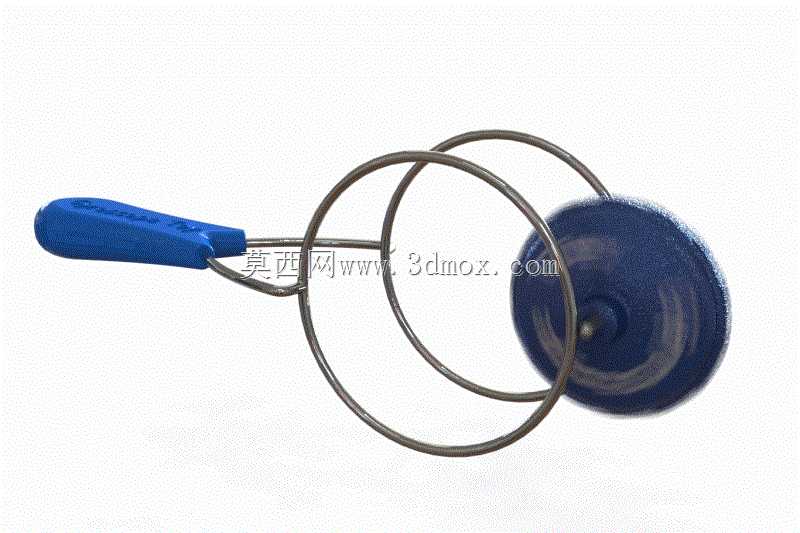

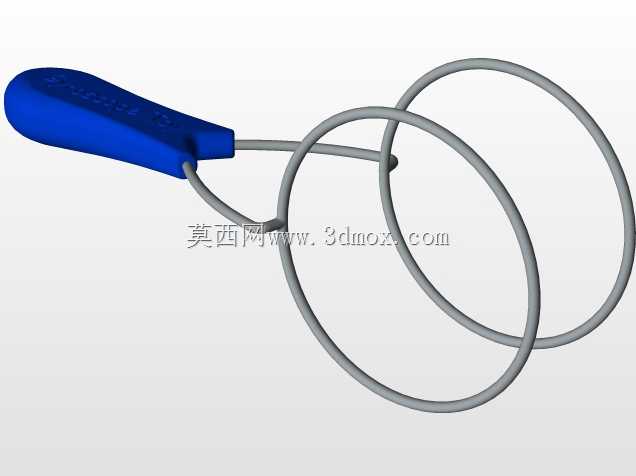

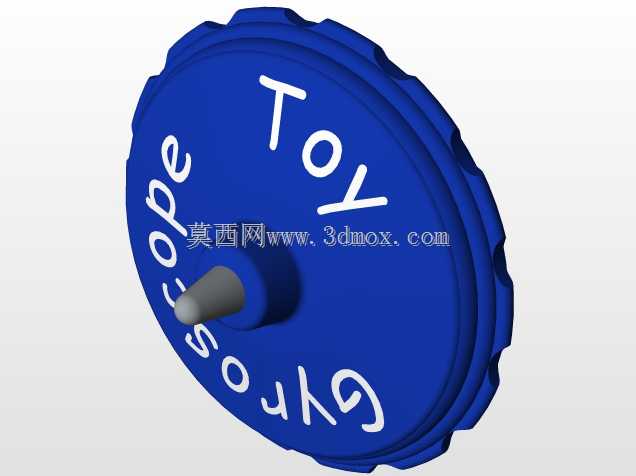

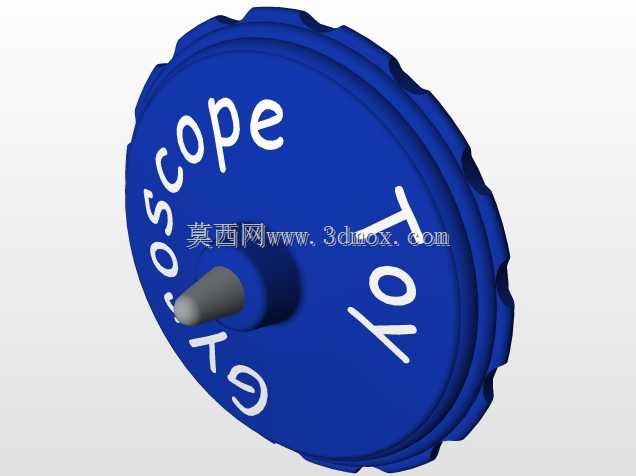

这类手摇轨道陀螺的结构设计核心围绕磁力耦合传动与低摩擦旋转副展开，在民用玩具的应用场景中，需要兼顾操作手感、旋转持续性与结构耐用性，避免传统接触式传动带来的磨损问题。设计初期首先确定手持端的握持轮廓，手柄部分采用符合人体工学的弧面造型，边缘做R2圆角过渡，握持区域的截面尺寸控制在18mm宽度，适配多数使用者的手指握持跨度，手柄与金属轨道的连接位置采用嵌入式卡合结构，避免粘接或焊接带来的装配错位问题。轨道部分采用双圈螺旋环绕的金属丝构型，金属丝选用直径2mm的冷拉钢丝，弯折成型后做表面抛光处理，轨道的螺旋升角控制在12度，既保证陀螺在轨道上滑动时的顺畅度，又能通过轨道的弧度变化引导陀螺沿既定路径循环运动，轨道的整体外轮廓尺寸控制在120mm直径范围内，手持操作时不会因为尺寸过大产生晃动感，两个轨道圈的同轴度公差控制在0.3mm以内，避免陀螺运行时出现卡滞或脱轨的情况。陀螺主体部分采用圆盘式构型，中心嵌入永磁体与手柄端的驱动磁块形成非接触耦合，圆盘的直径设置为35mm，厚度8mm，边缘做1mm的倒角处理，中心旋转轴采用直径1.5mm的硬质合金轴，轴与陀螺主体的配合采用过盈压装，轴两端与轨道接触的位置做镜面抛光处理，降低滑动摩擦阻力，保证陀螺在获得初始驱动力后可以沿轨道长时间持续旋转。设计过程中需要反复调整磁块的安装位置与磁极方向，确保手摇转动手柄时，磁耦合力可以平稳带动陀螺旋转，不会出现磁力脱开导致的陀螺停转问题，同时要控制磁块的磁力大小，磁力过大会导致陀螺与轨道间的正压力过大增加摩擦阻力，磁力过小则无法有效传递扭矩，经过多轮参数调试，磁块选用钕铁硼N35材质，直径6mm厚度3mm，安装在手柄前端距离轨道最近的位置，与陀螺内磁块的初始间隙控制在5mm，既保证足够的传动扭矩，又不会产生多余的摩擦损耗。整个结构的装配没有额外的紧固件，所有构件通过卡合、压装即可完成组装，生产时的装配工序简单，适合批量加工制造，各部件的安装边界都预留了足够的公差余量，金属轨道的弯折成型可以通过专用工装一次完成，不需要后续的二次校形，陀螺主体的塑料部分可以采用注塑工艺一次成型，嵌件磁块在注塑时直接放入模具定位，减少后续装配步骤。实际使用时，使用者握持手柄轻轻晃动或转动手腕，轨道的姿态变化配合磁力驱动，就能让陀螺在双圈轨道上持续旋转，不会出现传统拉线陀螺需要反复抽拉启动的繁琐操作，结构的耐用性也更高，没有易损耗的拉线部件，长期使用也不会出现传动失效的问题。
