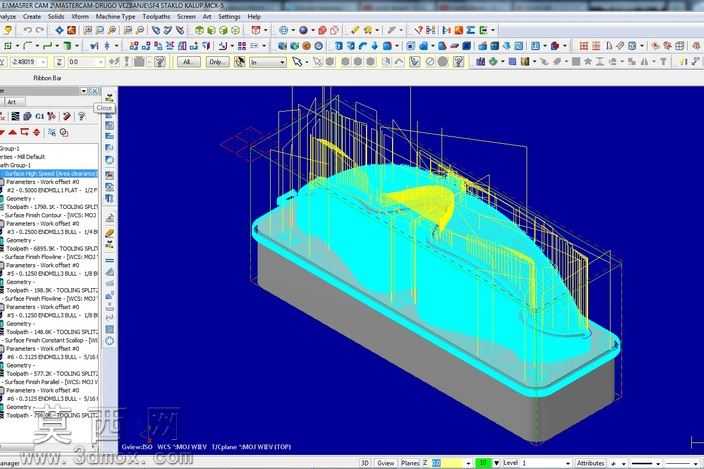

玻璃上部部件成型模具结构设计

本套玻璃上部部件成型模具的三维建模过程，首先围绕玻璃上部构件的曲面外形特征开展基准搭建，先提取目标制件的外轮廓曲面参数，通过拉伸、放样、曲面缝合等基础建模指令构建出制件的实体模型，再基于制件的收缩率参数对模型进行缩放补偿，确保后续成型后的制件尺寸符合设计公差要求。在分模环节，通过分析制件的脱模方向，识别出分型线的最优位置，利用分型面创建指令将型腔与型芯区域进行分割，分别生成型腔镶件与型芯镶件的实体结构，同时针对制件上的局部倒扣特征，设计了对应的侧向抽芯结构，保证制件能够顺利脱模不发生结构损伤。模架部分选用标准模架组件进行适配装配，依次完成定模板、动模板、垫板、顶针板等标准件的定位装配，同时在对应位置设计了浇注系统的流道与浇口结构，浇口位置选择在制件的非外观面区域，避免浇口痕迹影响玻璃部件的外观质感，流道采用圆弧过渡设计减少熔体充模时的阻力。冷却系统设计阶段，围绕型腔与型芯的外形轮廓排布循环冷却水道，水道与模腔表面保持均匀的间距，保证成型过程中模温能够均匀传导，减少制件因冷却不均产生的翘曲变形问题。顶出机构采用顶针与顶块结合的方式，顶出位置布置在制件的结构加强区域，避免顶出力作用在制件薄壁位置导致顶白、顶穿等缺陷。建模过程中对所有装配组件进行了干涉检查，逐一验证开合模过程中各运动部件的行程是否存在碰撞，对存在干涉的结构及时进行参数调整，同时对模具的导向定位结构进行了精细化设计，导柱导套的配合公差按照精密模具的标准进行设定，保证合模时型腔与型芯的对位精度。材质设定环节，模架部分选用标准模具钢材质参数，型腔型芯部分对应镜面模具钢的材质属性，在渲染展示时通过调整材质的反光度、粗糙度参数，还原金属模具的金属质感，同时对制件部分赋予玻璃材质的透明、折射属性，直观呈现出模具成型后制件的最终外观效果，整体建模过程严格遵循注塑模具的设计规范，所有结构细节都充分考虑了实际加工与生产的可行性，兼顾了模具的使用寿命与成型制件的品质要求。
