喷壶吹塑成型模具三维结构设计

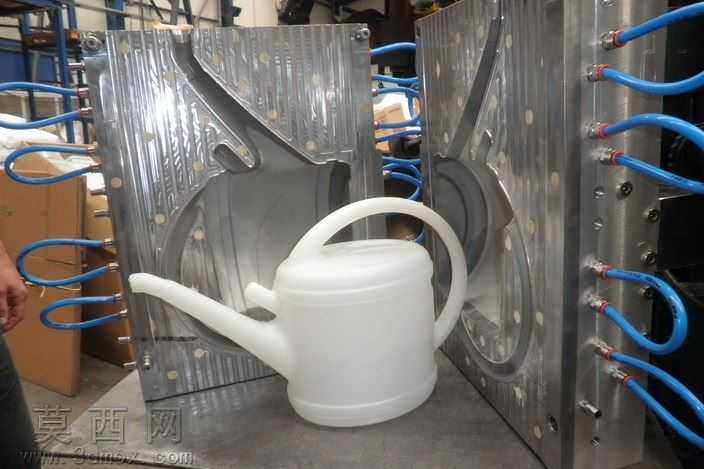

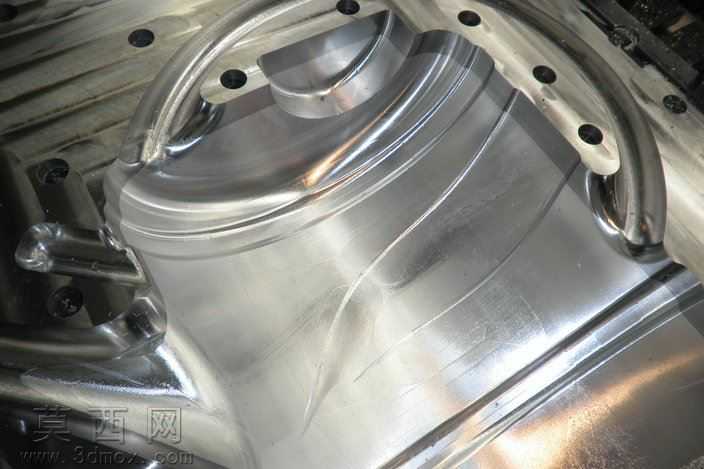

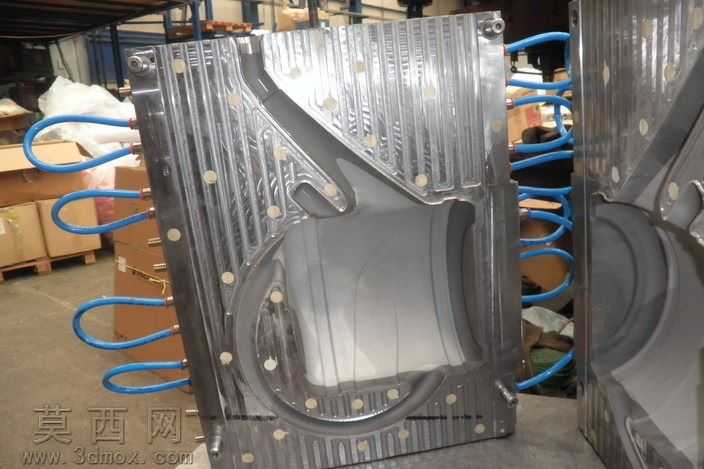

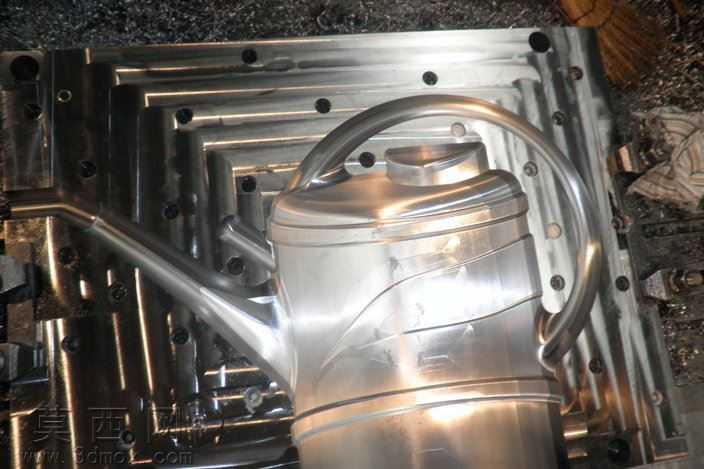

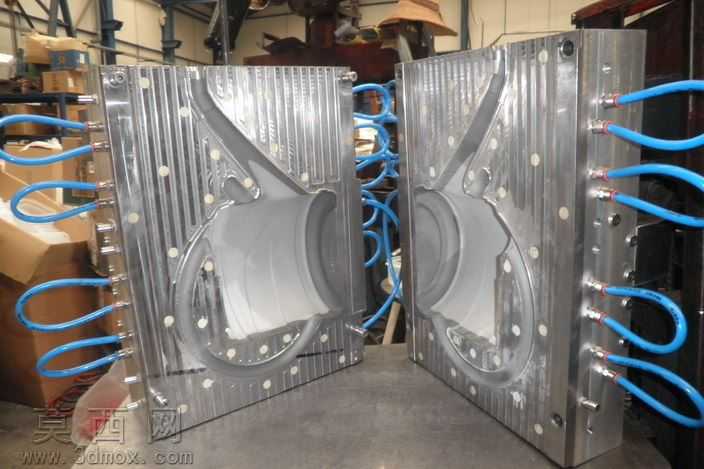

本套喷壶吹塑模具采用对称分体式模腔结构设计，在三维建模阶段严格遵循吹塑成型工艺的生产逻辑，首先完成喷壶整体外形的曲面重构，精准还原壶身流畅的弧形轮廓与握持区域的人体工学曲面，确保合模后模腔拼合面无错位缝隙，避免成型过程中出现飞边、料厚不均的问题。建模过程中对模具的冷却系统做了精细化排布，环绕模腔轮廓设置多组独立冷却水路，采用蓝色软管外接的循环冷却结构，水路走向完全贴合模腔的曲面弧度，保证吹塑过程中模具各区域温度均匀一致，有效缩短塑件冷却定型周期，提升生产效率的同时避免喷壶塑件因冷却不均出现收缩变形、表面翘曲的缺陷。模具本体采用高强度模具钢材质，在三维渲染阶段还原了金属加工后的哑光金属质感，表面的紧固点位、合模定位销孔都按照实际生产的装配精度做了1:1还原，模腔边缘设置了多组均匀分布的密封定位点，确保上下模合模时的定位精度，避免吹塑气压泄漏导致的塑件成型失败。设计过程中充分考虑吹塑工艺的排气需求，在模腔的曲面转折死角处预留了微型排气槽结构，保证高压吹塑时模腔内的空气可以顺利排出，让塑料原料可以完整贴合模腔内壁，还原喷壶表面的光滑质感。整套模具的结构设计兼顾了生产实用性与加工可行性，所有安装孔位、水路接口、合模导向结构都符合常规吹塑机的装配标准，无需额外改装即可直接适配量产生产线，模腔的分型面设置在喷壶的侧部对称线上，开模后可以顺利完成塑件脱模，避免脱模过程中刮伤喷壶表面。在材质参数设置上，模具钢部分设置了对应的金属粗糙度参数，冷却水路部分还原了软管的塑胶质感与金属接头的金属光泽，整体渲染效果真实还原了车间实际生产用模具的真实状态，结构设计上充分考量了量产过程中的耐用性需求，模腔表面做了硬化处理的结构预留，可承受长期反复吹塑生产的磨损，延长模具的整体使用寿命。
