AUTOCAD绘制托辊板二维工程设计图

项目分类:3D模型 发布时间:2021-10-07 ID:305924
  • AUTOCAD绘制托辊板二维工程设计图
  • AUTOCAD绘制托辊板二维工程设计图
  • AUTOCAD绘制托辊板二维工程设计图

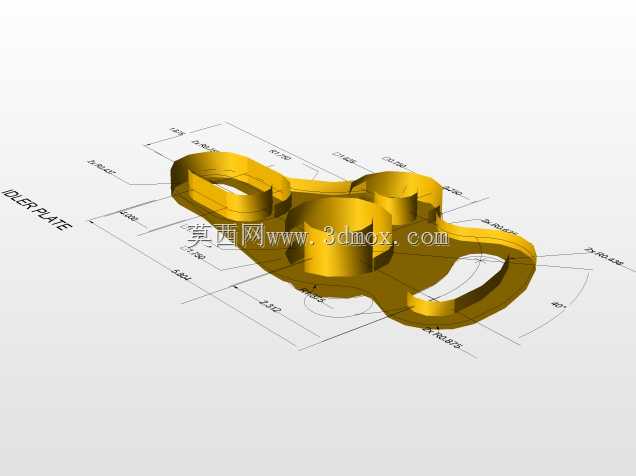

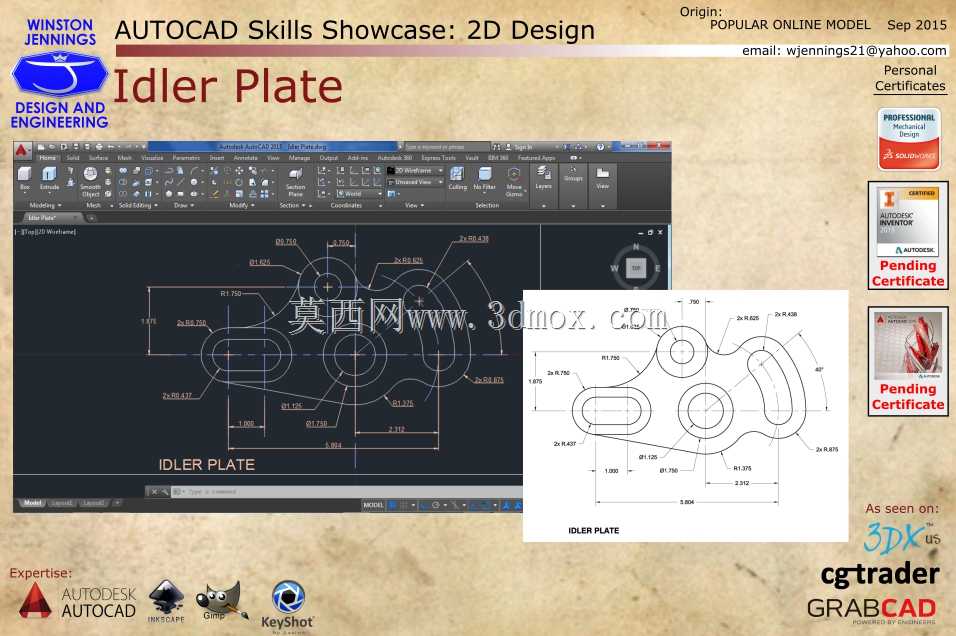

托辊板作为带式输送设备的核心承载支撑构件,主要应用于矿山物料输送、港口散货转运、工厂生产线物料传输等场景中,承担托辊组件的定位安装、载荷传递功能,是保障输送线平稳运行的关键基础零件。这类零件的设计直接影响托辊的转动同轴度、运行阻力以及整体输送设备的运维周期,在结构设计阶段需要充分考虑实际工况下的载荷分布与安装适配性。从结构特性来看,该托辊板采用板材冲压或铣削成型的加工工艺,整体轮廓为不规则异形板件,板面上设置有多组同轴度要求严格的安装孔位,包含用于固定托辊转轴的主轴承安装孔、用于将板件锁定在输送机架上的腰型调节孔、以及用于安装辅助定位挡边的小型螺纹孔。其中腰型孔的设计预留了托辊张紧调节的行程空间,可在输送带出现松弛跑偏时,通过调整托辊板的固定位置实现张紧度与对中度的校准,无需额外加装张紧机构,有效简化了输送线的侧架结构。设计过程中,首先需要匹配对应规格托辊的转轴直径确定主安装孔的公差配合,通常采用基孔制间隙配合保证托辊转动灵活,同时控制孔位的位置度公差,避免多组托辊安装后出现轴线偏斜,导致输送带跑偏、托辊异常磨损的问题。安装边界方面,板件的外轮廓需要适配输送架的侧梁安装槽尺寸,腰型孔的中心距需要匹配机架上的预焊固定螺栓孔间距,板厚的选择需要根据单组托辊承载的物料重量、输送带张紧力产生的弯矩进行校核,避免长期受载出现板件变形,导致托辊卡滞。板面的粗糙度要求根据加工工艺确定,安装孔的端面需要保证一定的平面度,确保固定螺母锁紧后受力均匀,不会出现局部应力集中导致的板件开裂。在二维工程图绘制阶段,需要完整标注各孔位的定形定位尺寸、形位公差要求、表面粗糙度以及材料热处理要求,其中主安装孔与腰型孔的中心距尺寸需要标注公差,保证现场安装时的互换性,异形轮廓的过渡圆角需要明确标注半径,避免加工时出现应力集中缺口。这类托辊板通常采用Q235或45号钢作为原材料,根据载荷等级选择是否进行表面镀锌或发黑处理,提升潮湿工况下的防锈能力,延长零件的使用寿命。在实际选型应用中,设计人员需要根据输送带宽、托辊排布间距、物料容重计算单块托辊板的承载上限,匹配对应板厚与孔位规格的零件,避免小载荷工况选用过厚板材造成成本浪费,同时杜绝大载荷工况下板件强度不足引发的设备故障。
