机械装配体工程制图练习教学素材

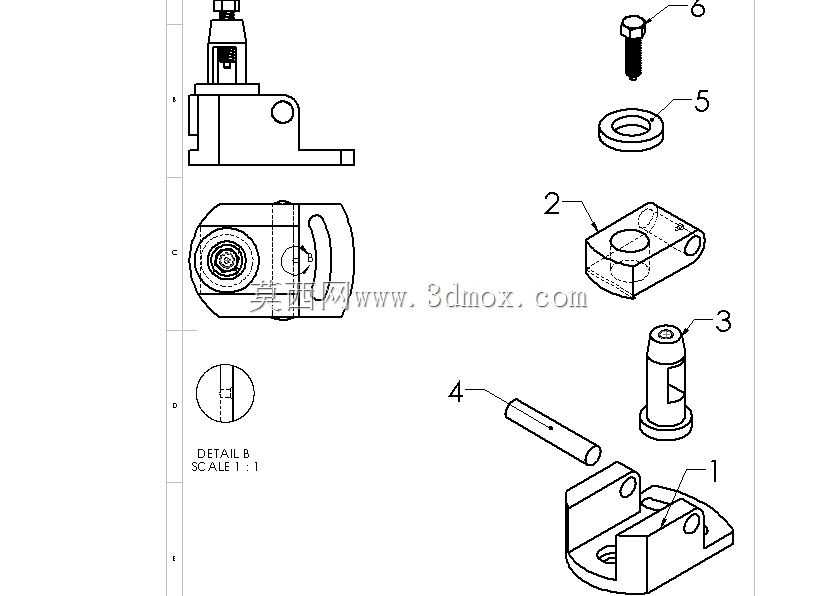

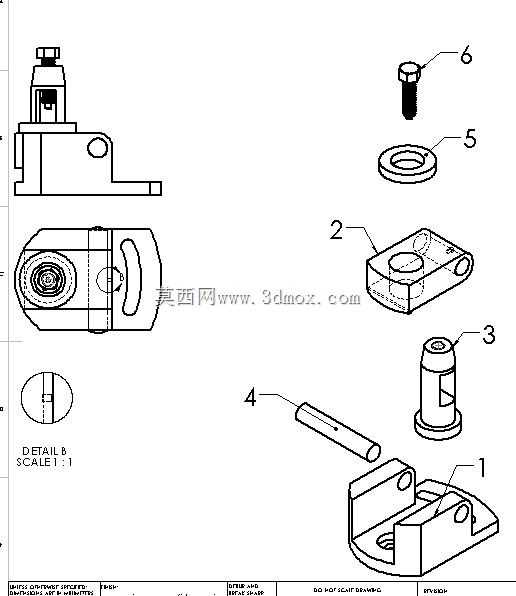

　　这套装配结构的工程制图素材，核心面向刚接触机械制图的从业者搭建从三维实体到二维工程图转换的认知框架，拆解的6类零件覆盖了机械结构中最常见的连接、支撑、定位类典型结构，能帮助学习者快速建立多视图投影、零件序号标注、装配关系表达的基础逻辑。从实际应用场景看，这类小型装配结构常见于工装夹具的定位压紧单元、小型检测设备的调节支撑模块，整套结构的安装边界以底部基座为基准，基座上的两个安装孔位用于将整个组件固定在设备工作台面，安装时需保证基座底面与安装面的平面度公差在0.05mm以内，避免后续装配出现同轴度偏差。设计思路上采用了分层装配的逻辑，最下方的基座作为整个组件的承载基础，上方的支撑块通过定位销与基座完成初定位，再通过螺栓实现紧固连接，

　　这种定位+紧固的连接方式是机械装配中最通用的可靠连接形式，既保证了装配位置的精度，又具备足够的连接强度应对常规工况下的载荷。中间的轴类零件作为传动或定位的核心件，与支撑块的内孔采用间隙配合，配合公差选用H7/g6，既保证轴件可以灵活转动或轴向移动，又不会出现过大的晃动间隙，轴端的锁紧垫片与螺栓用于限制轴件的轴向窜动，避免工作过程中轴件脱出。上方的压紧调节模块可以通过顶部的旋钮调整压紧行程，这类结构常用来固定待加工的小型工件，调整行程范围在15mm以内，能满足不同厚度工件的装夹需求。整套结构的外形尺寸控制在120mm×80mm×150mm的空间范围内，不会占用过多的设备安装空间，所有零件的棱角处都做了C0.5的倒角处理，

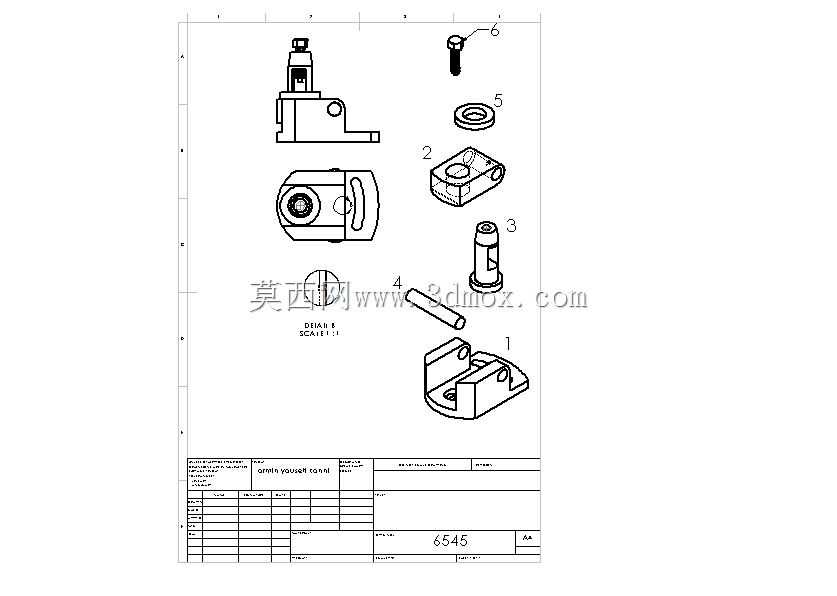

　　既避免装配过程中划伤操作人员，也能去除机加工产生的毛刺，提升零件的装配顺滑度。从制图表达的角度看，素材里的视图包含了主视图、俯视图、局部剖视图，完整展示了每个零件的外部轮廓与内部装配关系，零件序号的标注顺序遵循装配路径逻辑，能让学习者清晰理解从基座到顶部组件的整个装配流程，标题栏的设置也完全遵循工业生产中的工程图规范，包含了物料编码、比例、材料标注等核心信息栏，能帮助学习者快速适应企业实际生产中的工程图绘制标准，避免出现学习内容与实际工作要求脱节的问题。
