NX9复合材料屈曲仿真分析模型

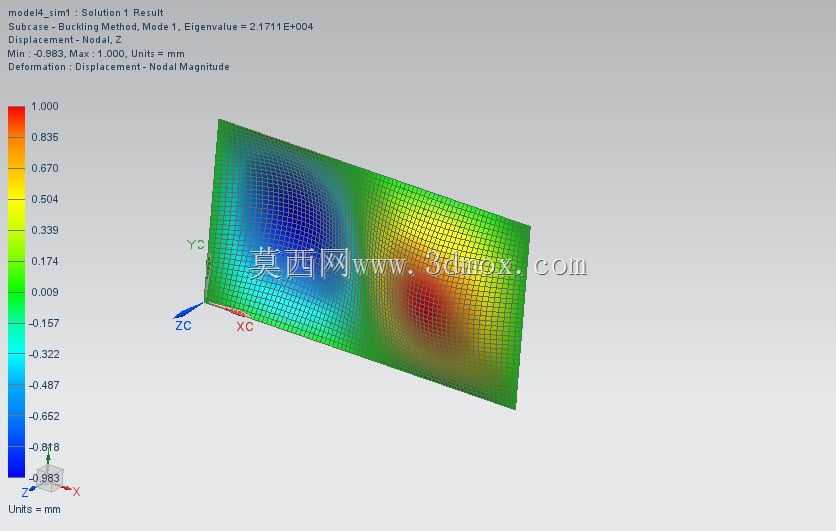

在航空航天轻量化结构、风电叶片承力构件、轨道交通内饰承载件的前期设计验证环节，复合材料层合结构的屈曲失稳是必须前置校核的核心失效形式，这类构件往往承担面内压缩、剪切复合载荷，一旦发生屈曲，层间分层、整体刚度骤降的风险会直接导致构件失效，传统的公式校核仅能覆盖规则矩形平板的理想边界，对于带铺层角度变化、存在初始几何缺陷的实际工程构件，必须通过有限元屈曲仿真获取精准的临界载荷与形变分布。该仿真模型围绕四边简支的复合材料层合平板搭建，建模阶段首先完成几何中面的抽取，按照实际铺层顺序定义0度、45度、-45度、90度的正交各向异性材料属性，每层厚度按照工程常用的预浸料单层厚度设定，铺层方向与构件全局坐标系的对应关系完全匹配实际铺贴工艺，避免铺层角度定义偏差导致的仿真结果失真。网格划分采用映射式四边形壳单元，在构件应力集中的边角区域适当加密网格，保证单元长宽比控制在合理区间，避免单元畸变引发的求解误差，边界条件按照实际安装工况设定，约束对应边的平动与转动自由度，施加的面内压缩载荷按照实际服役工况的载荷谱折算，确保载荷施加方向与构件实际受力方向一致。求解阶段采用子空间屈曲迭代法，提取一阶屈曲模态作为最易发生的失稳形式，从后处理结果可以直观获取构件屈曲时的形变分布云图，云图标尺对应不同位置的法向位移量，红色区域为形变最大的屈曲波峰位置，蓝色区域为形变反向的波谷位置，通过特征值计算可直接得到该铺层方案下的临界屈曲载荷，设计人员可根据仿真结果调整铺层比例、增加局部加强层、优化构件边界约束形式，在保证构件重量满足轻量化要求的前提下，将临界屈曲载荷提升至设计安全系数以上。这类仿真模型可直接复用到同类层合构件的设计校核流程中，通过调整几何尺寸、铺层参数、边界条件即可快速完成不同方案的迭代验证，省去重复建模、重复设置求解参数的工作量，帮助设计人员在方案阶段快速锁定合理的铺层方案，减少后续物理试验的迭代次数，降低研发阶段的时间与物料成本。建模过程中需要特别注意复合材料铺层的偏置方向设定，若壳单元偏置方向与实际铺层铺贴面存在偏差，会导致屈曲临界载荷的计算结果出现10%以上的误差，同时要注意约束的施加不能过约束，否则会模拟出比实际刚度更高的边界，导致仿真得到的临界载荷偏于危险，无法反映构件实际服役时的失稳风险。
