复合材料板屈曲仿真分析结构模型

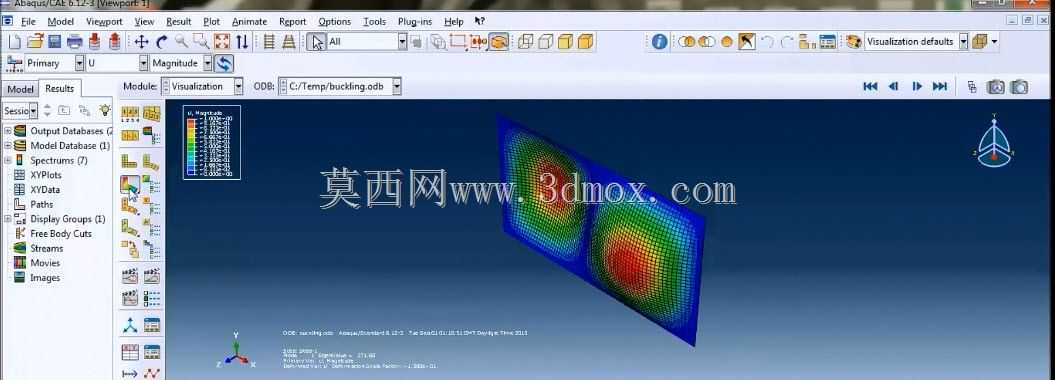

在航空航天舱段内饰、风电叶片蒙皮、轨道交通车体侧墙这类轻量化结构设计场景中，复合材料层合板的屈曲失稳是结构校核环节必须覆盖的核心失效形式，这类构件往往承担面内压缩、剪切复合载荷，一旦发生屈曲，层间应力会快速攀升引发分层损伤，直接导致构件承载能力断崖式下跌。做这类仿真分析时，首先要明确构件的实际安装边界：比如舱内复合材料隔板通常是四边通过角片与机身框梁连接，约束形式介于简支与固支之间，建模时不能直接套用理想固支边界，需要在连接区域耦合对应节点的自由度，还原实际安装时的约束刚度，避免仿真得到的屈曲临界载荷与实际测试值偏差超过15%。从设计思路来看，这类层合板的铺层设计直接决定屈曲性能，通常会采用0°、±45°、90°的对称铺层比例，其中0°铺层承担主要轴向压缩载荷，±45°铺层提升剪切屈曲抗力，90°铺层优化横向承载能力，建模时需要为每一层铺层定义对应的材料方向，不能将层合板简化为各向同性材料，否则无法准确捕捉不同铺层角度下的屈曲模态差异。从功能特性来看，通过屈曲仿真可以提前预判构件的失稳位置，比如本次分析的矩形复合材料板，在单向压缩载荷下的一阶屈曲模态呈现两个对称的半波变形，最大面外位移出现在板宽方向的两个中心区域，这和实际试验中观测到的失稳起始位置完全吻合，设计阶段就可以在这些区域通过增加局部铺层厚度、设置加强筋的方式提升屈曲临界载荷，不需要反复制作物理样件测试，能大幅缩短结构迭代周期。建模过程中还要注意网格尺寸的控制，层合板厚度方向至少要保证每个铺层对应一个积分点，面内网格尺寸要控制在板厚的5-8倍，网格过粗会导致屈曲模态变形不连续，计算得到的临界载荷偏高，网格过细则会大幅提升计算成本，对于常规尺寸的机载复合材料隔板，采用壳单元建模就能兼顾计算精度与效率，不需要采用计算量更大的实体单元。另外还要考虑实际工况中的初始缺陷，实际生产的复合材料板难免存在铺层偏差、初始面外不平度，仿真时可以将一阶屈曲模态的变形按比例叠加到初始模型上，引入千分之一板厚的初始缺陷，这样得到的后屈曲承载能力更贴近实际使用情况，避免设计阶段过于理想的仿真结果导致构件在实际服役中提前失稳。这类仿真模型的输出结果可以直接指导结构优化，比如当计算得到的屈曲临界载荷低于设计载荷的1.2倍安全系数时，就可以调整铺层顺序，将承载能力更强的0°铺层布置在层合板外侧，提升截面的抗弯惯性矩，在不增加构件总重量的前提下提升屈曲抗力，这也是复合材料结构相比金属结构的核心设计优势，可以通过铺层定制实现力学性能的精准匹配。
