复合材料层合板线性屈曲仿真分析案例

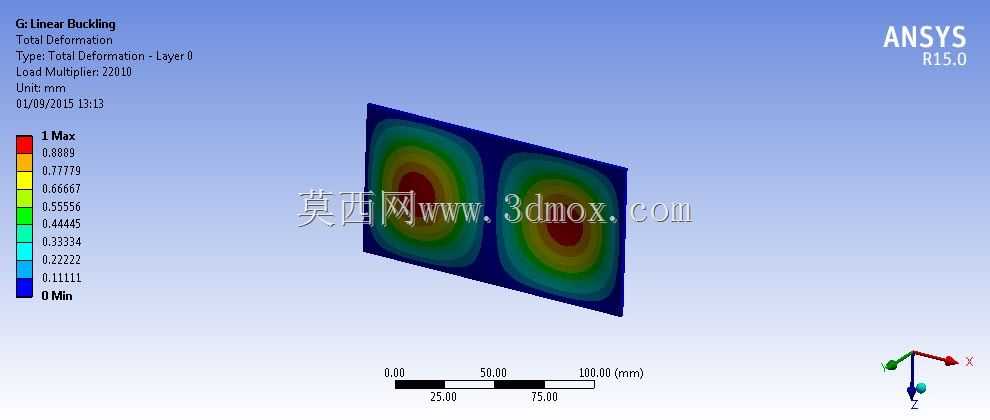

在航空航天、风电叶片、轨道交通轻量化结构设计场景中，复合材料层合结构的屈曲失稳是结构校核环节的核心管控项，这类结构往往承担面内压缩、剪切类载荷，一旦发生屈曲失稳，会直接导致结构承载能力骤降，引发整体结构失效。本次仿真分析针对四边约束的矩形复合材料层合板开展，模型采用毫米级单位制搭建，层合板铺层遵循对称均衡铺层原则，单层材料属性按照连续纤维增强树脂基复合材料的典型参数设定，可覆盖多数民用工业领域复合材料平板类构件的受力特征。从仿真结果的变形云图可以看到，结构在临界载荷下呈现双波峰屈曲模态，最大变形集中在板件中部两个对称区域，变形量从中心区域向四边约束位置逐步递减，符合四边简支层合板受面内均布压缩载荷的经典屈曲变形规律，这一模态结果可直接用于指导铺层顺序优化，通过调整0度、90度、±45度铺层的占比与排布顺序，可有效提升结构的临界屈曲载荷，在不增加结构重量的前提下强化抗失稳能力。设计过程中需要重点关注边界条件的还原精度，实际工程中板件的连接边并非理想固支或简支，仿真时需要根据实际连接形式，比如螺栓连接的边距、胶接面的宽度，调整约束的自由度释放比例，避免因边界条件过度理想化导致临界载荷计算值偏高，给实际结构留下安全隐患。尺寸边界上，本次分析的板件长宽尺寸控制在200mm量级，厚度根据铺层数量可灵活调整，可直接适配设备舱内饰板、小型风电叶片蒙皮段、无人机机翼壁板等常见构件的尺寸区间，仿真得到的载荷乘数可直接换算为结构的临界失稳载荷，为结构的厚度设计、铺层优化提供量化依据。开展这类屈曲仿真时，需要先完成结构的静力学线性分析，再提取线性屈曲的模态结果，若需要考虑初始缺陷、材料非线性、大变形的影响，还可在该线性屈曲结果的基础上引入初始缺陷，开展非线性屈曲分析，进一步提升仿真结果与实际承载能力的吻合度，为复合材料结构的轻量化设计提供可靠的数据支撑，避免过度设计带来的重量冗余，或是设计不足引发的结构失效风险。
