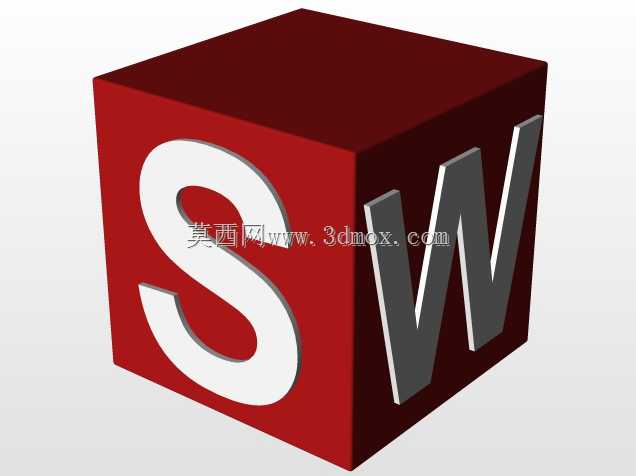

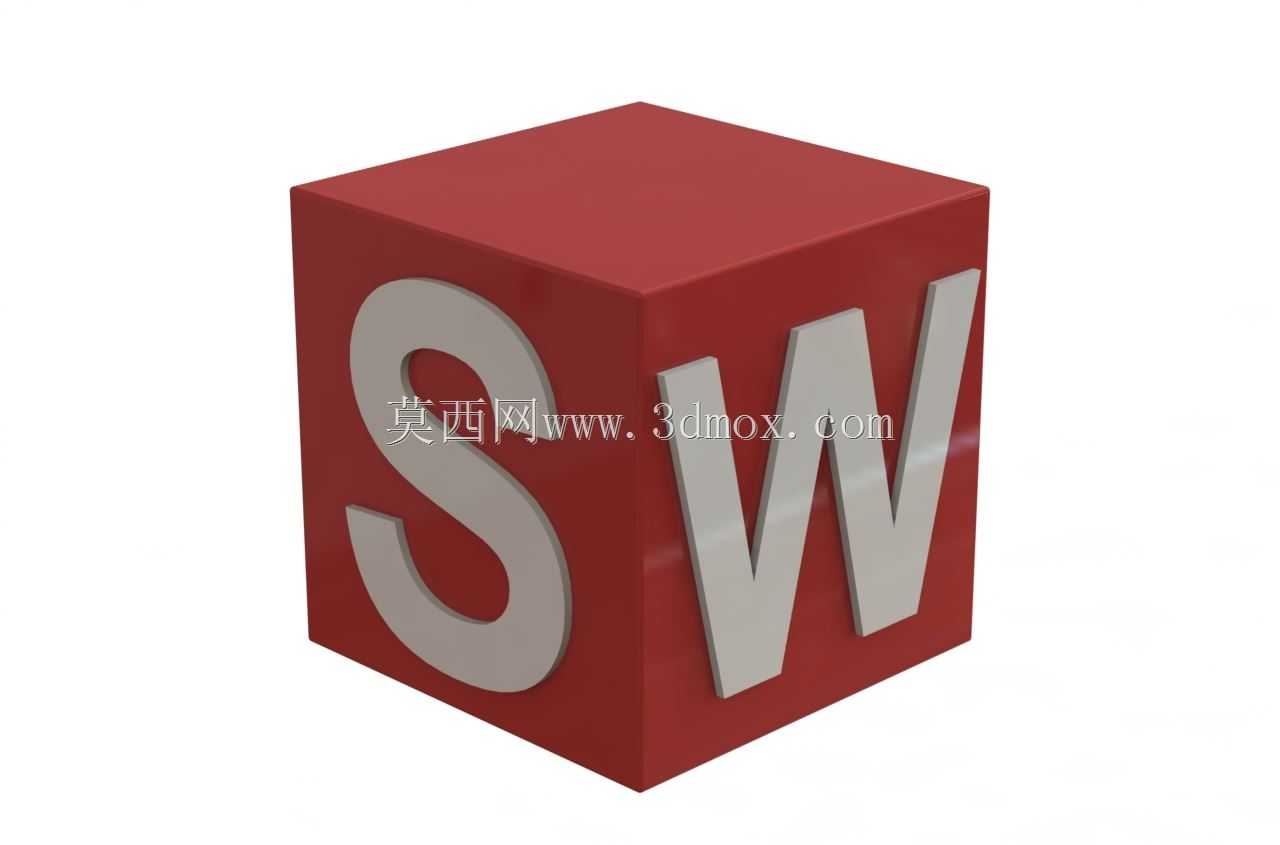

SolidWorks标识立方体造型展示摆件

这款立方体造型的标识摆件，在机械设计领域的线下交流活动、设计工作室展示区、高校机械专业实训教室都有很广泛的应用场景，既可以作为桌面装饰摆件凸显设计从业者的职业属性，也能作为三维设计教学环节的具象演示载体，帮助初学者快速理解三维建模中凸台拉伸、包覆特征、外观渲染等基础操作的实现逻辑。从实际用途来看，它不需要承担复杂的力学承载功能，核心作用是视觉标识传递与建模教学演示，日常放置在桌面时可作为职业身份的视觉符号，在建模教学场景中，能让学习者直观观察实体特征与表面装饰特征的层级关系，理解实体建模中基础几何体叠加装饰特征的设计逻辑。从功能特性上看，整体为正六面体结构，六个面的平面度公差可控制在IT7级，表面的SW字母特征采用凸起结构设计，凸起高度根据整体立方体边长按比例设置，既保证字母的视觉辨识度，又不会因为凸起过高在摆放时出现磕碰掉边的问题，立方体的棱边做了极小的倒角处理，避免锐边划伤，同时不破坏立方体本身的硬朗视觉观感。设计思路上，优先选择正立方体作为基础载体，是因为正立方体是三维建模中最基础的几何实体，所有三维建模软件的入门教学都会从立方体创建开始，和SW标识的软件属性高度契合；表面的字母特征没有采用贴图方式实现，而是选择实体拉伸凸台的方式建模，是为了保证模型在任意角度渲染、3D打印输出时都能保持清晰的轮廓，不会出现贴图失真、错位的问题，字母的字体选择无衬线粗体，和SolidWorks官方标识的视觉特征保持一致，凸起的字母与立方体本体做了合并实体处理，不存在装配间隙，整体为单一实体结构，方便后续的渲染、3D打印或者数控加工输出。外形尺寸方面，常规展示用的该款摆件边长可设置为80mm，这个尺寸既不会因为体积过大占用过多桌面空间，也不会因为尺寸过小导致表面的SW字母细节难以辨识，安装边界上，因为是桌面摆放类造型，底部平面的平面度要求较高，需要保证放置在水平桌面时无晃动，底部不需要额外设置安装孔位，依靠自身重力即可保持稳定，若需要作为墙面装饰标识使用，可在背部预留挂装槽，挂装槽的深度设置为2mm，不会穿透立方体正面影响标识展示效果，挂装槽的位置设置在背部中心位置，保证挂装后整体重心居中，不会出现倾斜问题。建模过程中需要注意字母特征与立方体表面的贴合度，避免出现零厚度几何体报错，渲染时采用红色哑光漆面作为立方体本体材质，字母采用银灰色金属质感材质，还原官方标识的视觉效果，材质的反光度设置不宜过高，避免展示时出现过多反光点影响标识辨识度。
