环氧碳蜂窝复合材质吊耳连接结构

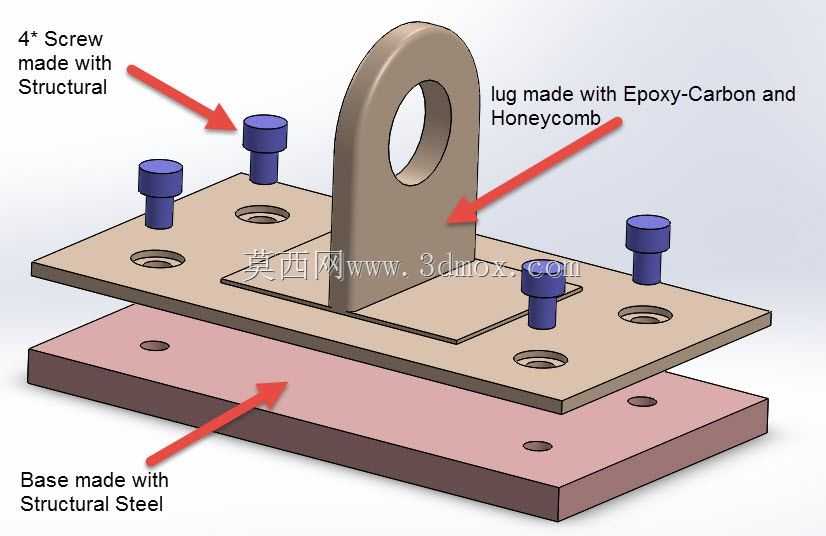

　　该吊耳连接结构多用于航空航天轻量化机载设备挂载、新能源车辆轻量化附件固定场景，核心作用是实现被挂载部件与承载基座之间的可靠铰接传力，在承受交变拉拽载荷的同时，通过材料选型降低整体结构自重。整套结构分为三个功能部分，底部为结构钢材质的安装基座，作为整个组件的承载基础，其上预制四个沉头安装孔，用于将基座固定在主承载结构面上，基座平面度公差控制在0.1mm以内，保证上层安装板贴合时无附加装配应力。中间层为过渡安装板，同样采用结构钢材质，板上对应基座孔位开设四个通孔，配合四颗结构钢内六角圆柱头螺钉实现与基座的锁紧固定，螺钉预紧力矩按照8.8级紧固件标准选取，避免长期受载出现松动。上部的吊耳主体采用环氧-碳纤维蒙皮搭配蜂窝芯的复合材料结构，

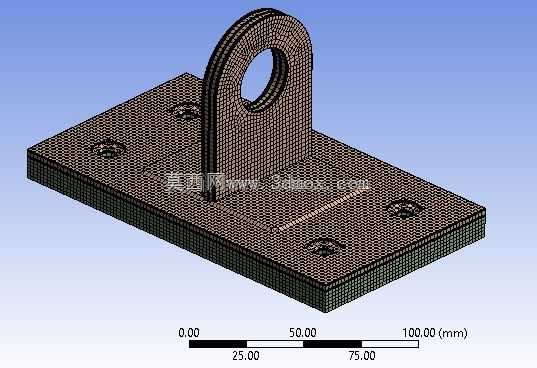

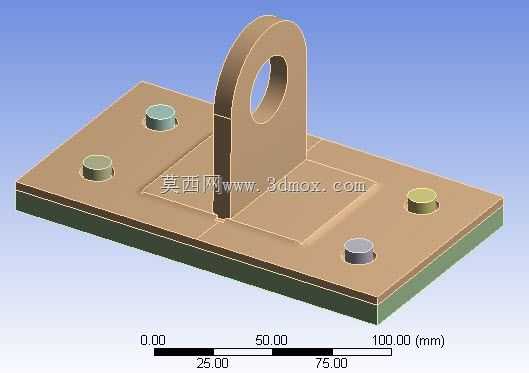

　　这种夹芯结构在保证吊耳轴向、径向承载强度的前提下，相比同尺寸钢制吊耳减重60%以上，吊耳上部的铰接孔做了局部加厚铺层处理，孔壁区域额外增加环向纤维铺层，抵消铰接销轴传递的局部挤压应力，避免孔边出现分层失效。设计过程中优先考虑载荷传递路径的平顺性，吊耳与过渡安装板的连接区域做了渐变厚度过渡，避免铺层突变带来的应力集中，安装板上的螺钉孔位置距离吊耳根部的距离大于3倍孔径，减少螺钉孔对吊耳根部承载截面的削弱。安装边界方面，整套组件装配完成后总高度不超过120mm，基座长宽尺寸为150mm×80mm，安装孔孔距为120mm×50mm，适配主流的型材安装面间距，吊耳铰接孔内径为20mm，可适配同直径的标准铰接销轴，

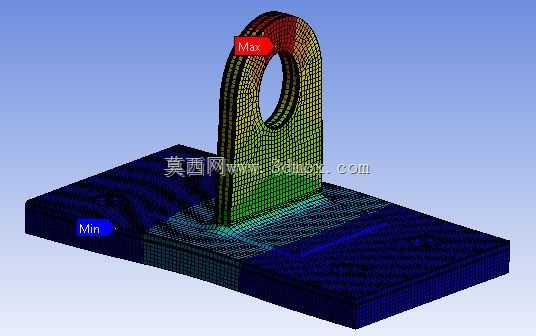

　　铰接孔中心距离安装板上表面的高度为70mm，预留足够的销轴安装与锁止件操作空间。实际工况下，该结构可承受沿吊耳轴向最大12kN的静拉载荷，蜂窝芯的存在还能吸收部分振动能量，降低交变载荷对连接螺钉的疲劳影响，适合在有轻量化要求的移动设备挂载场景使用。
