GFRP材料拉伸试样结构设计方案

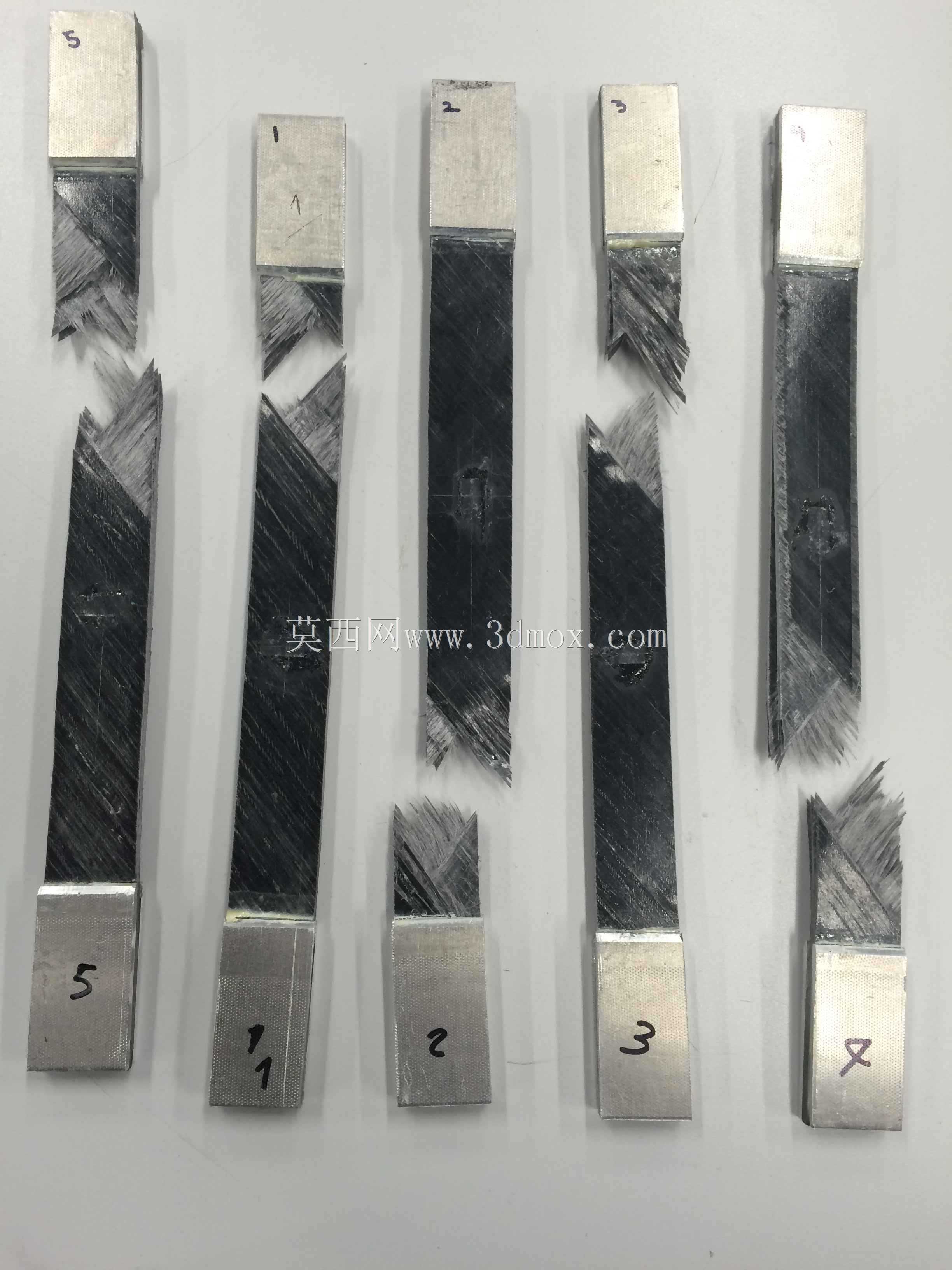

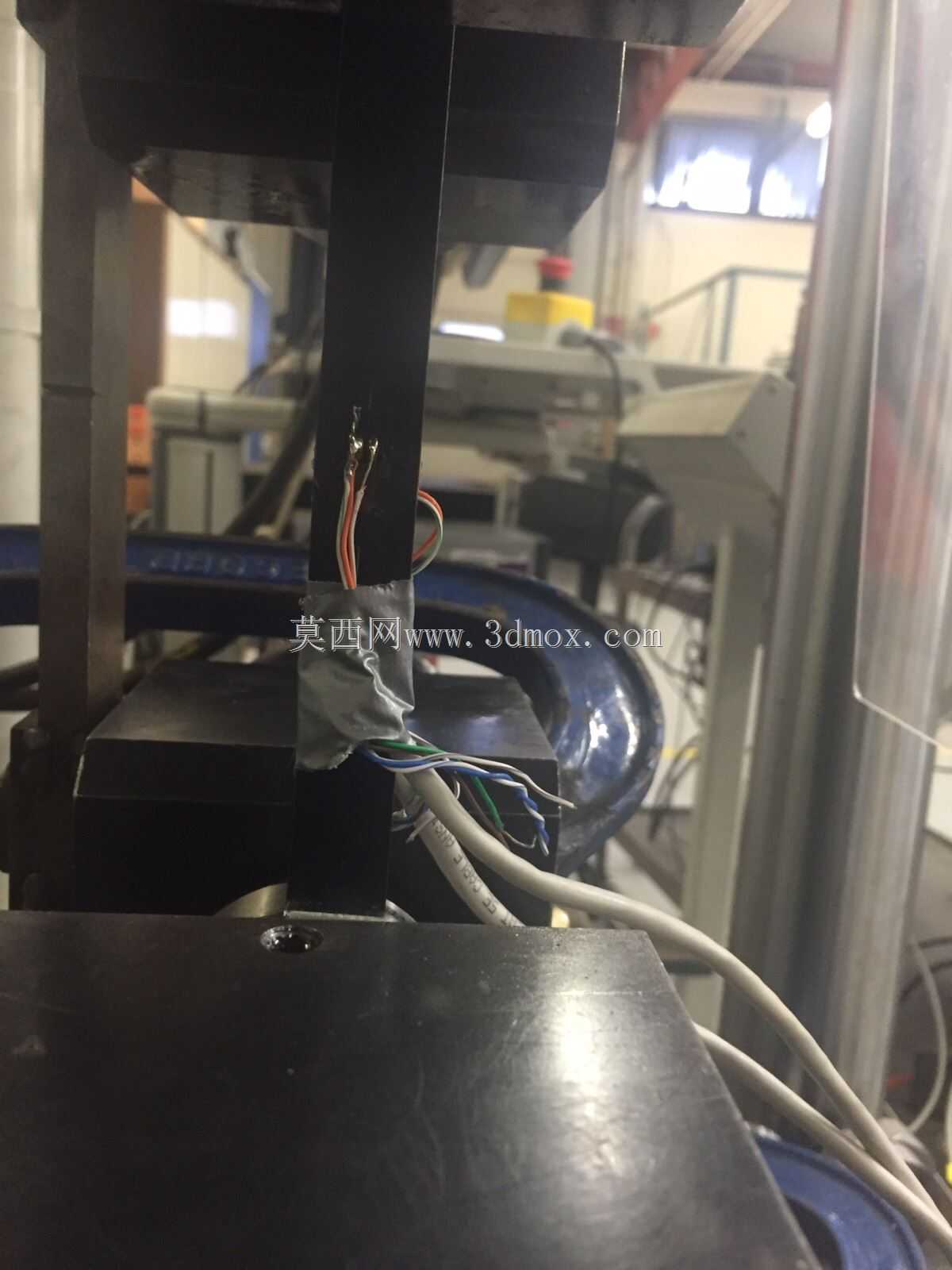

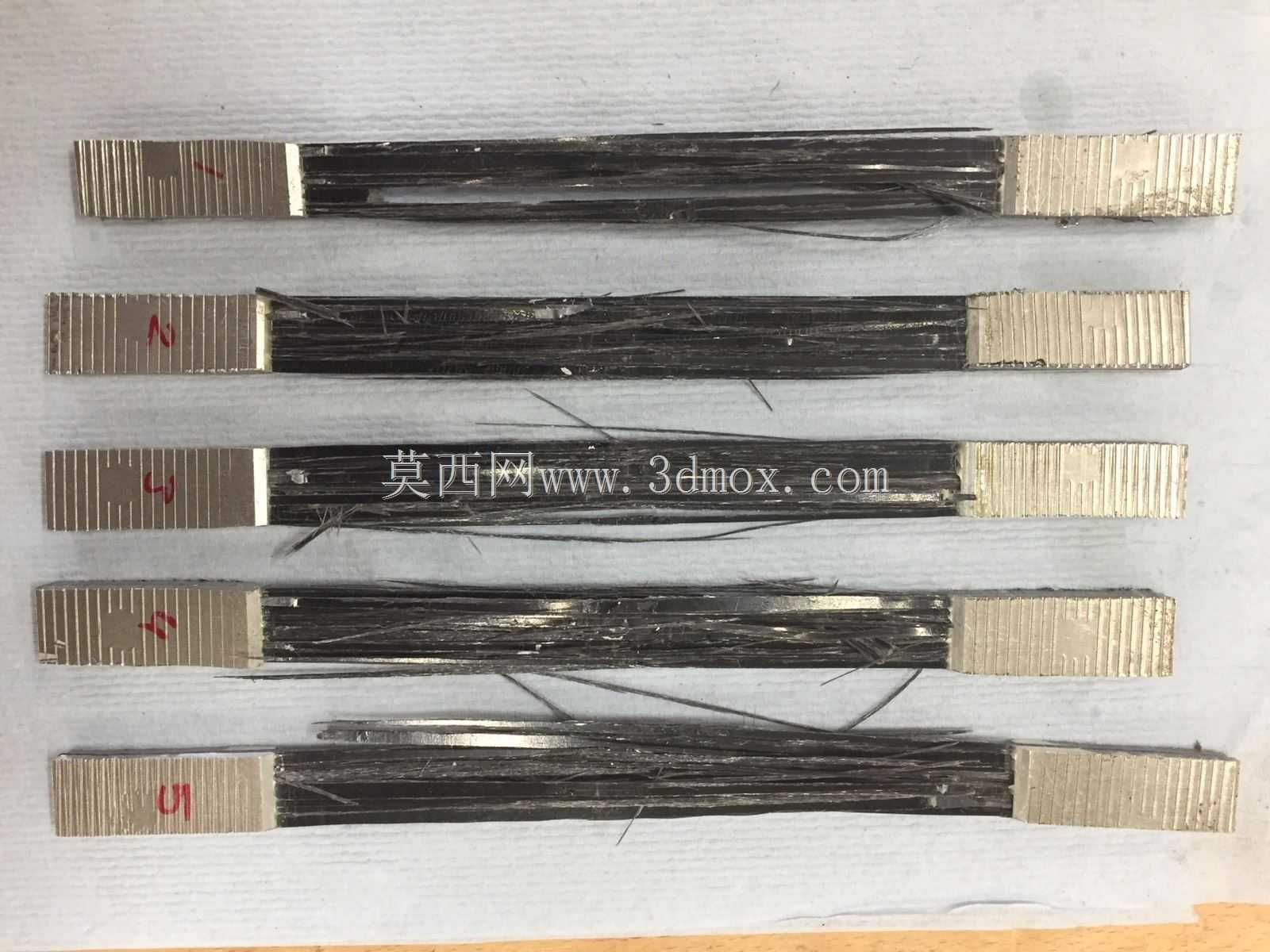

在复合材料力学性能验证环节，GFRP拉伸试样是获取材料弹性模量、拉伸强度、断裂伸长率等核心参数的必备载体，其设计合理性直接决定试验数据的离散度与可信度，广泛应用于航空航天复材构件选材、风电叶片原材料入厂检验、汽车轻量化部件性能校核等场景。这类试样的核心功能是在万能材料试验机的夹持载荷下，让受试段纤维承受均匀轴向拉力，避免夹持端应力集中导致的无效断裂，保证断裂位置出现在受试标距段内。从结构设计逻辑来看，试样采用两端加强片+中间等截面受试段的布局，两端的金属加强片表面加工有细密横向齿纹，能够大幅提升与试验机楔形夹具的咬合摩擦力，避免拉伸过程中试样打滑、夹伤纤维束的问题；加强片与GFRP纤维束的粘接面做了粗糙化处理，保证粘接界面剪切强度高于纤维束层间剪切强度，防止试验过程中加强片脱落。中间受试段采用等宽度、等厚度的平直设计，保证拉伸过程中截面应力均匀分布，不会出现局部应力突变；纤维束沿试样轴向平行排布，完全贴合拉伸载荷的传力路径，避免纤维偏斜导致的测试值偏低问题。从尺寸边界来看，试样总长度适配常规100kN级万能试验机的夹具行程，两端加强片的长度、宽度完全匹配标准楔形夹具的夹持范围，不会出现夹持长度不足导致的夹持端滑脱问题；中间受试段的标距长度适配常用引伸计的安装跨度，无需额外定制夹具即可完成应变数据采集，受试段的宽度、纤维束铺层厚度经过反复校核，既保证拉伸断裂载荷落在试验机的有效量程区间内，又避免截面过薄导致的试样失稳、截面过厚导致的夹持力不足问题。在实际建模过程中，需要重点还原加强片的齿纹结构、纤维束的层铺特征以及粘接界面的配合关系，保证后续有限元模拟时能够准确复现夹持端的应力分布状态，提前预判应力集中位置，优化加强片的倒角尺寸与粘接长度，减少实际试样制备过程中的废品率。这类试样的设计完全贴合复合材料力学测试的实际工况，既满足相关测试标准的尺寸要求，又兼顾了实际试验操作中的装夹便利性，能够为材料性能测试提供稳定可靠的试样载体，也为后续复材构件的有限元仿真提供准确的材料性能参数输入。
