EZ锁芯轴研磨抛光组件结构设计

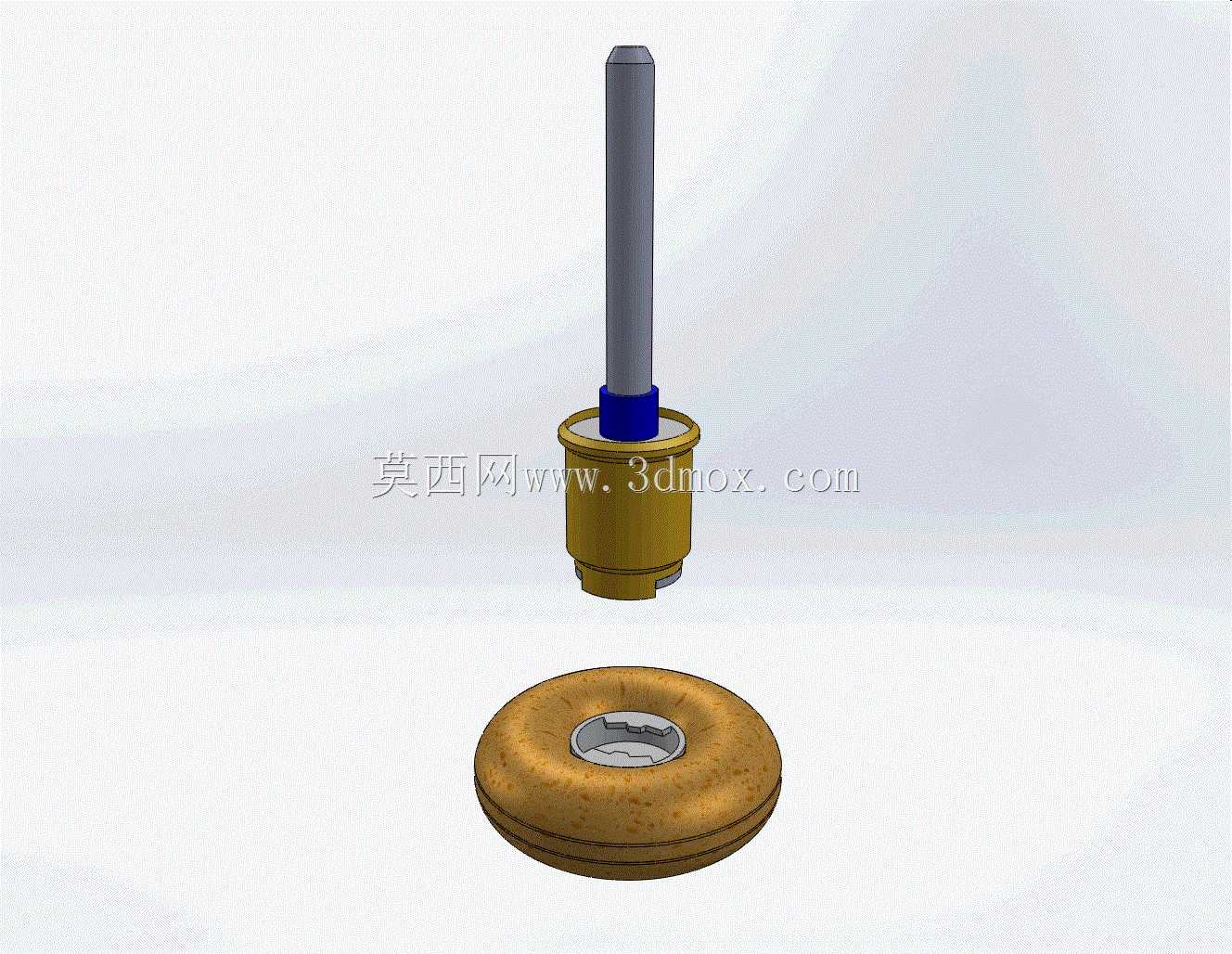

这套研磨抛光组件是锁具装配维护环节里针对EZ锁芯轴做精密表面处理的配套工装部件，日常主要用在锁芯生产的终检工序、售后锁具维护的精度修复场景中。从结构拆分来看，整套组件包含带定位轴的研磨握持端与环形研磨轮两部分，握持端的长轴做了等径圆柱设计，表面粗糙度控制在Ra0.8以内，既可以适配手持电钻、小型台磨的通用夹头装夹，也能满足手动握持操作的施力需求，轴根部的蓝色限位环是硬尼龙材质，主要作用是控制研磨头伸入锁芯的深度，避免过度研磨损伤锁芯内部的弹子腔结构。下方的环形研磨轮外圈是带均匀微孔的研磨材质，内嵌的金属定位卡槽和锁芯轴端部的卡位完全匹配，安装时只需要将卡槽对准轴端凸台卡入即可，不需要额外紧固件固定，拆装效率能满足批量锁芯处理的流水线节拍要求。设计阶段最先考虑的是锁芯轴的实际公差带，常规EZ锁芯轴的外径公差在h7级别，所以研磨轮的内孔定位尺寸做了略小于轴径0.02mm的过盈配合设计，保证研磨过程中轮体不会出现径向窜动，避免研磨后轴身出现锥度、圆度超差的问题。握持端的金属基座做了滚花防滑处理，手动操作时能减少打滑风险，基座的外径和环形研磨轮的外径差控制在8mm，操作时可以清晰观察研磨轮和锁芯内壁的接触位置，防止研磨轮偏磨导致锁芯内部尺寸失准。在实际使用场景中，这套组件既可以处理新加工锁芯轴表面的刀纹、毛刺，让轴身和锁芯弹子的配合更顺滑，降低锁具插拔钥匙的卡顿感，也能对长期使用后出现氧化层、轻微磨损台阶的旧锁芯轴做修复研磨，恢复锁芯的转动精度。安装边界上，整套组件组装后的总长度控制在120mm以内，环形研磨轮的外径为28mm，厚度10mm，能够适配绝大多数常规民用锁、防盗锁的锁芯内部空间，不需要对锁体做额外拆解就能完成研磨作业，大幅降低锁具维护的拆装工作量。研磨轮的材质选择上兼顾了切削力和抛光效果，粗磨时可以搭配粒度较粗的研磨剂快速去除表面缺陷，精抛时更换细粒度研磨剂就能达到镜面级的表面效果，处理后的锁芯轴表面粗糙度能达到Ra0.2，完全满足锁具行业对核心转动部件的表面精度要求。
