SBR20开口型线性轴承及配套滑块座

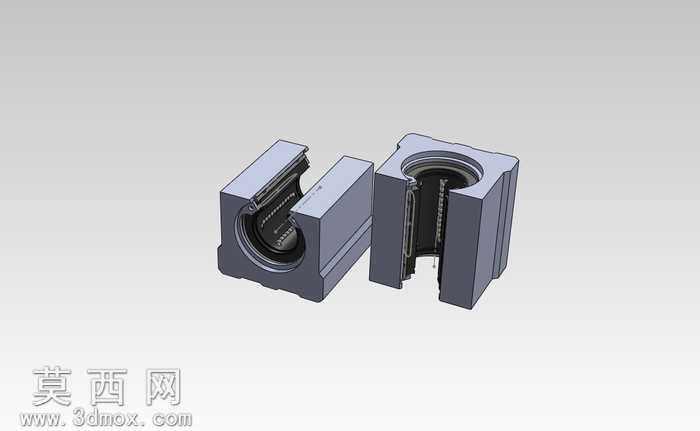

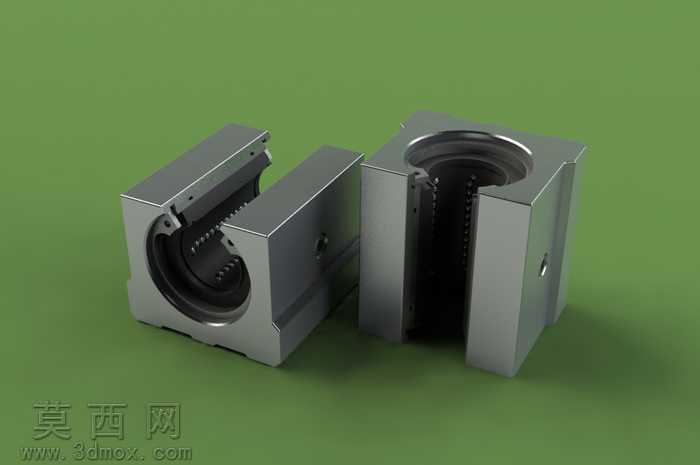

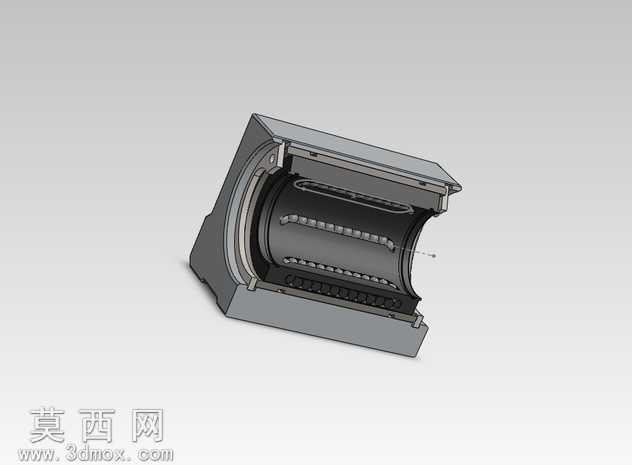

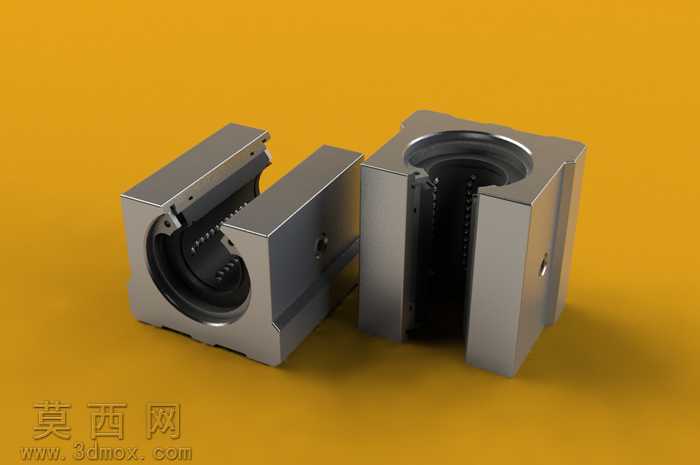

本作品为SBR20规格开口型线性轴承与配套安装滑块座的三维建模成果，建模过程严格遵循线性导轨副的通用设计规范，完整还原了该类传动部件的全部结构细节。建模阶段首先以公称直径20mm的适配光轴为基准，确定轴承内圈滚道的曲率参数，精准还原保持架上均匀排布的滚珠安装位，每一颗滚珠的直径、排布间距都完全符合行业标准尺寸，保证模型结构与实物的一致性。滑块座部分采用箱式开口结构设计，建模时精准还原了座体的安装定位孔、轴承嵌装槽、侧边锁紧螺纹孔的位置与尺寸，开口处的间隙设计完全匹配实际产品的装配需求，能够直观展现轴承嵌入座体后的配合关系。材质渲染阶段，针对金属部件的不同特性做了区分处理：轴承钢材质的滚道、滚珠部分，通过调整金属材质的粗糙度、反射率参数，还原出轴承钢经精密磨削后的高光亮面质感，表面带有细微的磨削纹理，还原真实机加工的表面特征；滑块座采用铝合金阳极氧化的材质设定，渲染时调整材质的漫反射参数，呈现出亚光银灰色的金属质感，表面带有轻微的磨砂颗粒感，与轴承部分的亮面材质形成清晰的视觉区分，同时在座体的棱边处添加了极细微的倒角高光，还原机加工倒角的真实效果。场景搭建采用纯色哑光绿色背景，搭配柔和的三点布光方案，主光从侧上方照射，清晰展现部件的结构轮廓与金属材质的反光特性，辅光补全暗部细节避免阴影死黑，轮廓光勾勒部件边缘提升立体感，最终渲染效果能够清晰展示开口型线性轴承与滑块座的装配关系，可用于数控设备直线传动结构的教学演示、产品选型参考以及非标自动化设备的设计装配调用，模型结构严谨，尺寸参数符合行业通用标准，能够直接导入装配体完成导轨副的虚拟搭建。
