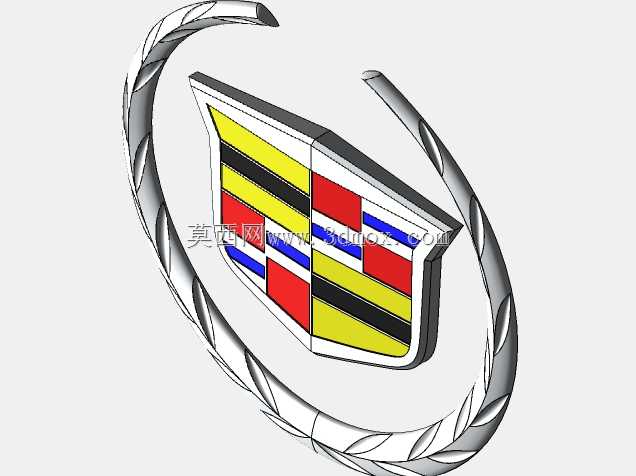

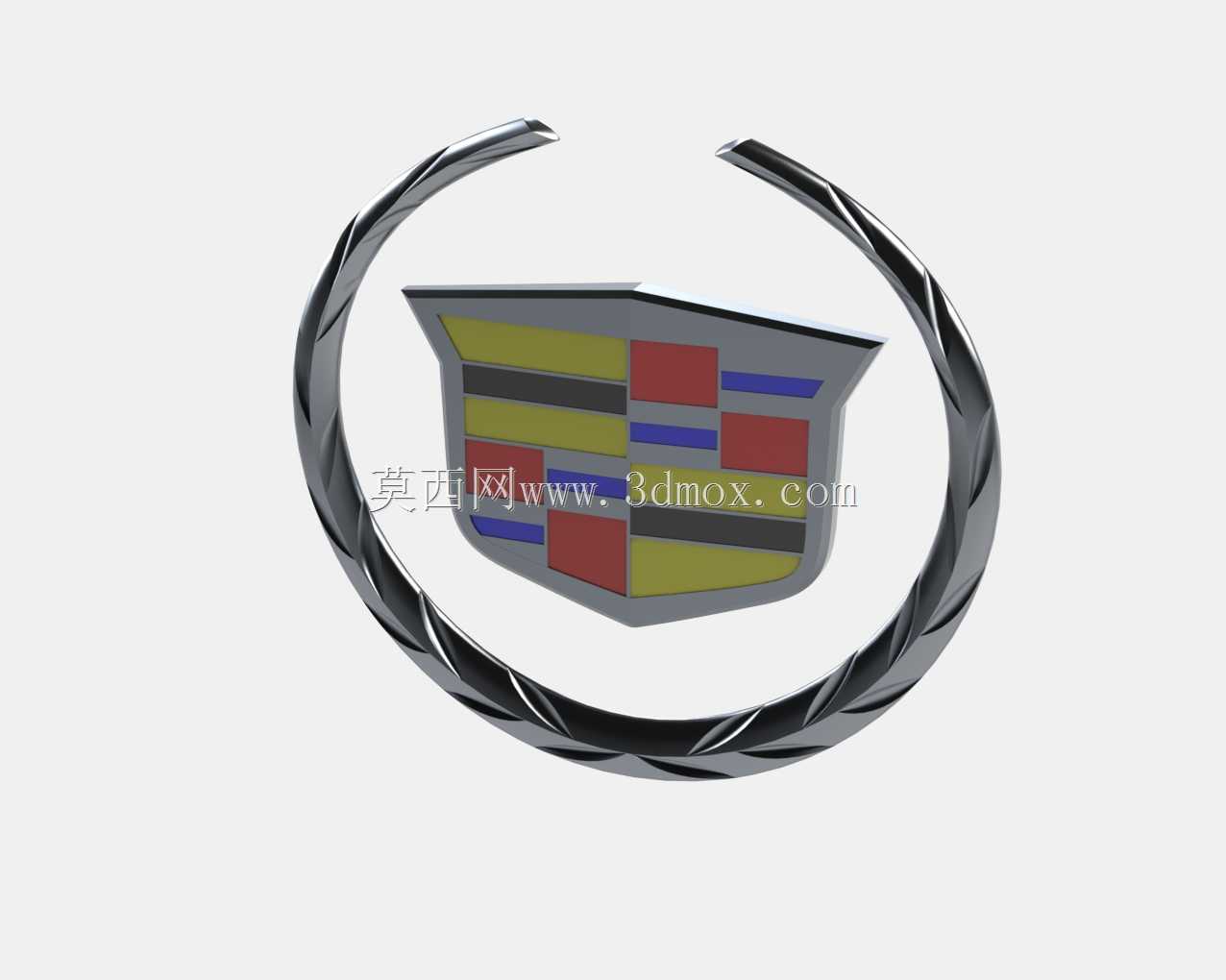

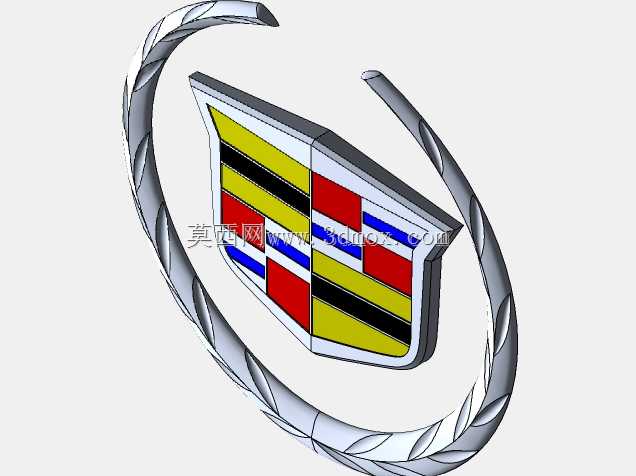

凯迪拉克品牌车标立体结构设计

这款车标立体结构在设计阶段首先考虑的是实车装配的边界约束，前格栅安装位的预留卡扣点位完全匹配凯迪拉克现有量产车型的格栅安装基准，外圈环绕的麦穗纹理做了等距凹凸处理，每一处棱边的倒角都控制在0.3mm以内，既避免注塑生产时出现应力集中导致的开裂问题，也能让车辆行驶过程中气流经过徽标表面时不会产生额外的风噪。中间盾形区域的分色块做了分层结构设计，不同色块的安装基面预留了0.15mm的高度差，方便后续真空镀膜或者喷漆工艺做遮罩处理，不需要额外制作复杂的治具就能完成分色作业，大幅降低量产阶段的工艺成本。从应用场景来看，这款立体徽标除了适配前中网安装位，也可以通过调整背部安装结构，适配尾门、侧裙、轮毂盖等不同位置的安装需求，不同安装位的版本只需要调整背部卡扣或者粘接基面的结构，外圈麦穗和中间盾形的主体曲面完全通用，能最大化降低开模成本。设计过程中特意对徽标的整体厚度做了控制，最厚处不超过8mm，安装后突出车身表面的高度控制在5mm以内，既保证立体视觉效果，也不会在车辆经过自动洗车机时被高压水枪或者毛刷剐蹭脱落。盾形内部的色块分割完全遵循品牌视觉规范，每一块色块的边界曲率都和品牌平面VI的矢量线条做了逐点对齐，不会因为立体化处理出现视觉上的变形，即使在强光下不同角度观察，色块的比例关系也和平面标识保持一致。麦穗部分的纹理做了渐变深度处理，靠近盾形的位置纹理深度稍浅，外圈边缘位置纹理深度稍深，在自然光下能形成自然的光影层次，不会出现整片发黑或者反光过度的问题。背部的安装结构做了通用化设计，预留了粘接位和卡扣位两种安装结构的安装空间，不管是采用3M胶粘接的无损安装方式，还是采用卡扣卡接的原厂固定方式，都不需要额外修改主体结构，适配不同的改装和原厂装配需求。在曲面建模阶段，所有的过渡面都做了G2连续处理，表面没有尖锐的棱角，后续做抛光或者电镀处理时不会出现积漆或者镀层不均的问题，量产时的良品率能得到有效保障。
