汽车品牌金属质感车标立体结构设计

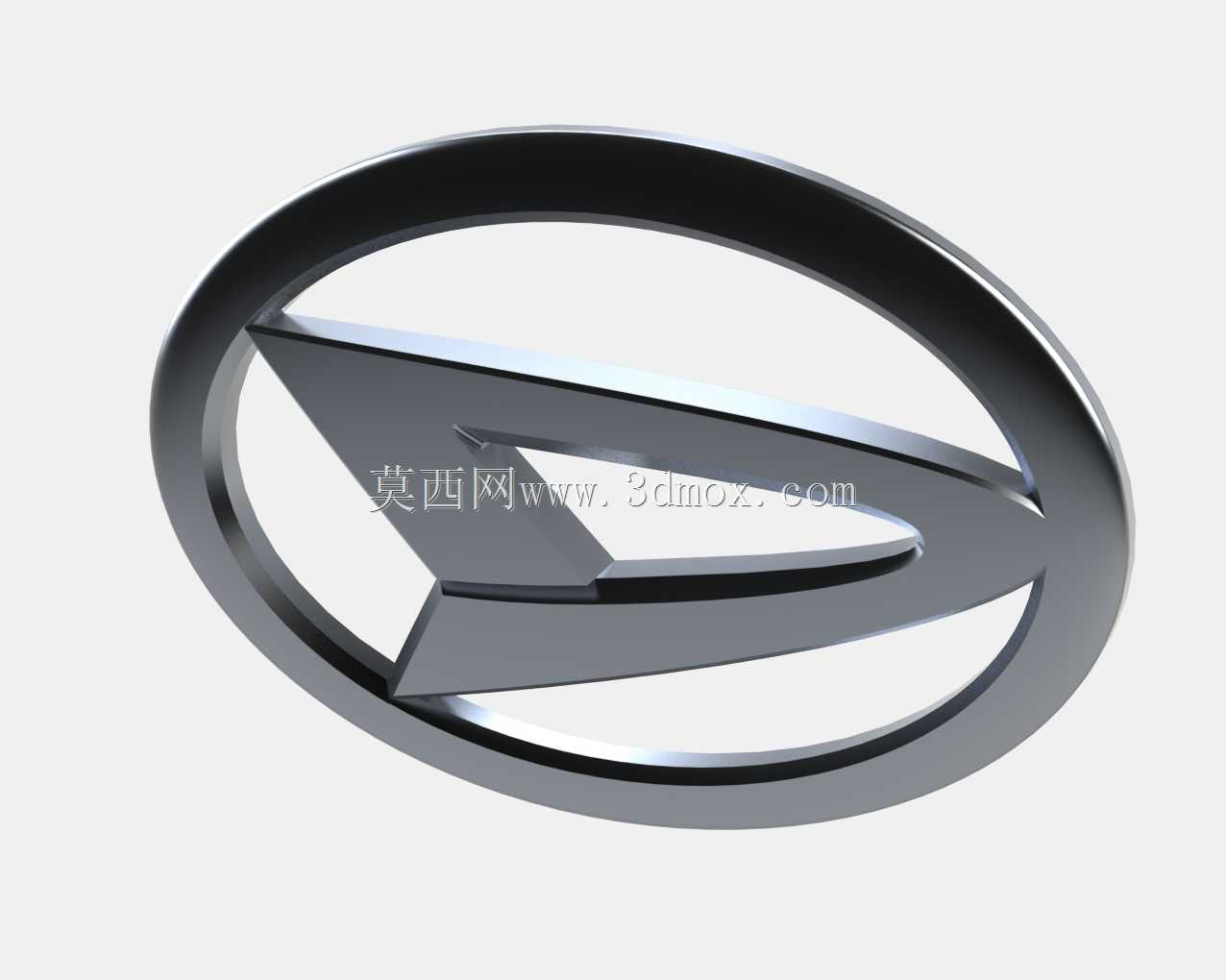

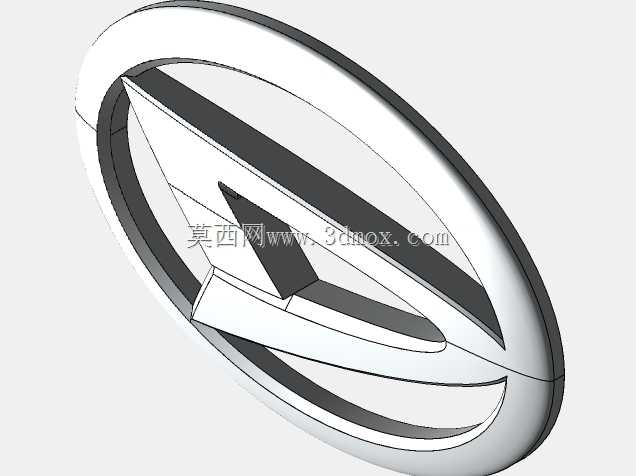

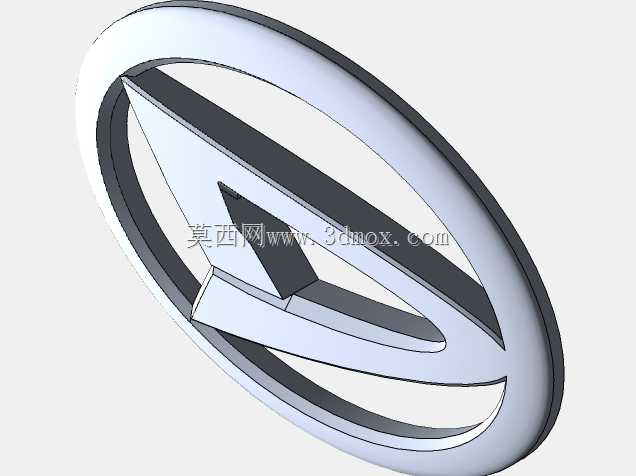

这款车标结构在设计阶段优先考虑了整车外饰的装配适配性，外轮廓采用椭圆环形主体，内部嵌入流线型箭头造型，整体曲面过渡全部做了连续曲率处理，避免后续注塑或者金属压铸环节出现应力集中的问题。在实际装车场景中，这类车标通常布置在前进气格栅中央、尾门中部以及方向盘盖板位置，不同安装位的固定结构会做对应调整：格栅安装版本会在背面预留卡扣安装座，匹配格栅的预留安装孔位，无需额外打胶即可实现快速卡接，拆卸维护时也不会损伤格栅表面；尾门安装版本会在背面预留3M胶粘贴区域同时搭配定位销，保证粘贴位置精度，避免车辆高速行驶时出现脱落风险；方向盘版本则会做轻量化处理，降低整体重量，避免安全气囊弹出时受车标重量影响弹出轨迹。设计过程中，环形外框的厚度做了梯度变化，边缘位置做了0.3mm的圆角处理，既保证触摸时的顺滑手感，避免尖锐棱边划伤人员，也能在洗车或者日常擦拭时不会勾扯擦拭毛巾。内部箭头造型的曲面做了分层处理，上层表面做高光镀铬效果的结构预留，下层凹陷区域做哑光纹理的安装位，通过高低差形成自然的光影层次，不需要额外做分色处理就能呈现出明显的品牌辨识度。安装边界方面，整体外轮廓的椭圆长轴尺寸控制在120mm到180mm区间，根据不同车型的格栅尺寸做对应缩放，厚度控制在8mm到12mm，不会因为突出车身过多增加风阻，也不会因为过薄显得质感不足。背面的安装结构全部做了下沉处理，保证安装后车标背面和安装面完全贴合，不会出现缝隙积水、积灰的问题，长期使用也不会因为积水导致背面锈蚀，影响外观效果。在建模阶段，所有曲面都做了拔模角度处理，金属压铸版本的拔模角度不小于1.5度，塑料注塑版本的拔模角度不小于1度，保证后续开模生产时可以顺利脱模，不会出现粘模、表面拉伤的问题。表面的高光区域预留了抛光余量，后续电镀或者真空镀膜处理时可以保证表面光泽度均匀，不会出现局部发乌的情况。
