集成驱动电机的蜗轮蜗杆齿轮箱结构

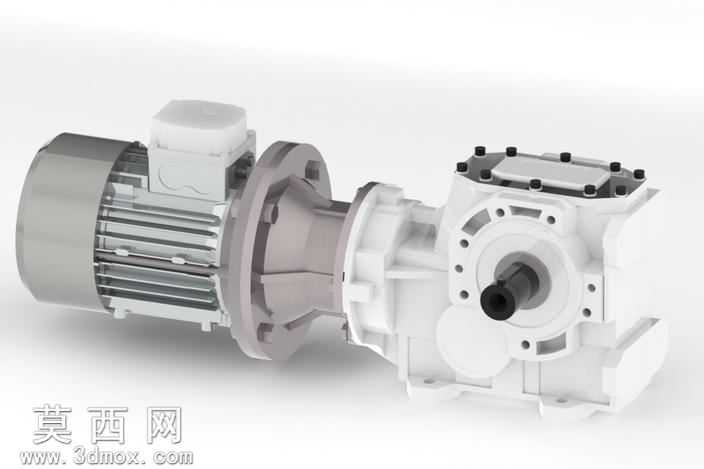

本作品为集成驱动电机的蜗轮蜗杆式齿轮箱三维模型，建模过程严格遵循机械传动部件的实际设计规范，在三维建模软件中通过参数化特征构建完成全结构建模。首先对左侧驱动电机部分进行建模，还原了电机散热筋的阵列结构、接线盒的安装腔体、端盖的法兰连接定位特征，电机外壳采用铸铝材质的哑光金属质感渲染，散热筋的凸起高度、间距均按照通用工业电机的尺寸比例设置，接线盒部分做了分模线的细节刻画，还原实际铸件的工艺特征。中间连接法兰部分严格按照同轴度装配要求建模，设计了定位止口与螺栓安装孔的阵列结构，保证电机输出轴与齿轮箱输入轴的装配同轴度，法兰材质采用与电机壳体一致的铸铝材质，做了表面氧化处理的质感表现。右侧齿轮箱主体为蜗轮蜗杆传动结构的腔体，建模时还原了箱体的加强筋结构、上下箱盖的连接螺栓孔阵列、输出轴的轴承安装位、油封安装槽等细节特征，箱体材质采用压铸铝合金的半哑光质感，箱盖结合面做了平面度的细节处理，输出轴采用调质钢材的金属质感，轴端的键槽、定位台阶均按照标准传动件尺寸设计。渲染阶段采用工业产品展示常用的三点布光方案，主光源从斜上方投射突出结构轮廓，辅光源补光消除暗部死黑，环境光模拟车间柔和漫反射效果，材质参数调整上区分了铸铝壳体的颗粒质感、加工面的高光质感、密封件的橡胶哑光质感，整体渲染效果还原了工业减速电机齿轮箱的真实外观。设计思路上采用电机与齿轮箱一体化集成的结构，省去了额外的联轴器连接部件，缩小整体安装体积，蜗轮蜗杆传动结构具备大传动比、反向自锁的特性，适用于需要低转速大扭矩输出的传动场景，建模时所有装配位置均预留了标准件安装间隙，可直接用于装配干涉检查、结构优化参考，也可作为传动方案演示、教学展示的三维素材使用，各部件的建模特征均保留可编辑参数，方便后续根据实际工况需求调整传动比、安装尺寸等参数。
