扫帚手柄注塑成型模具三维结构设计

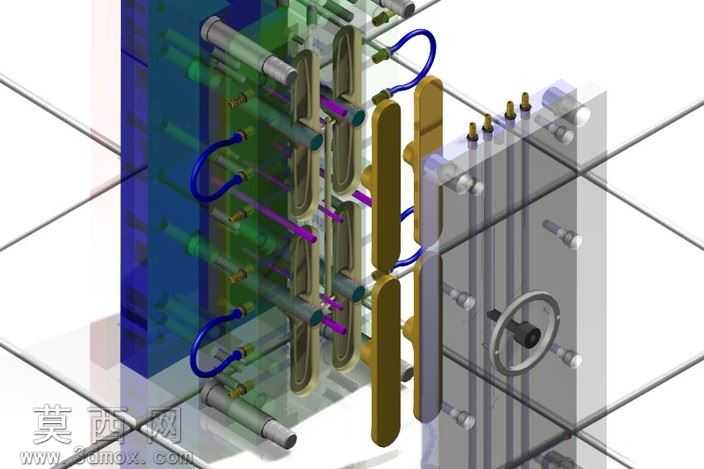

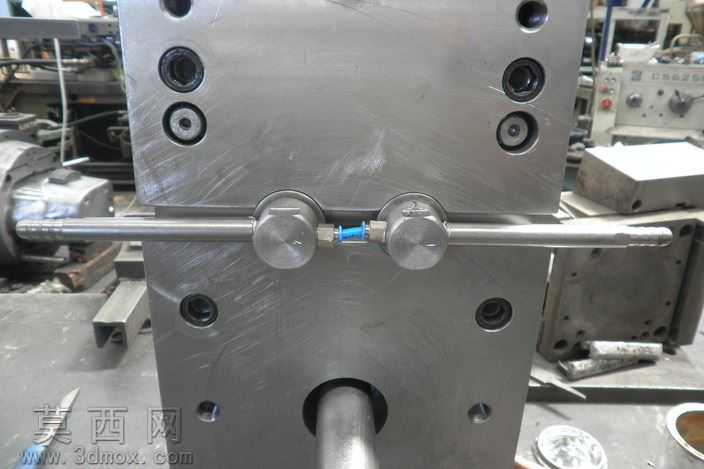

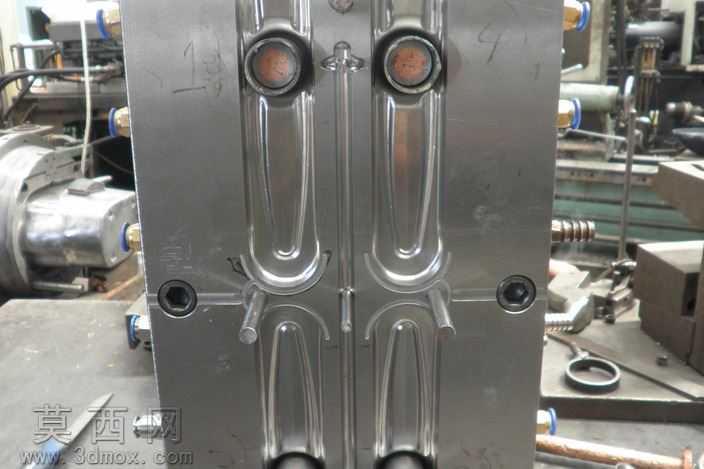

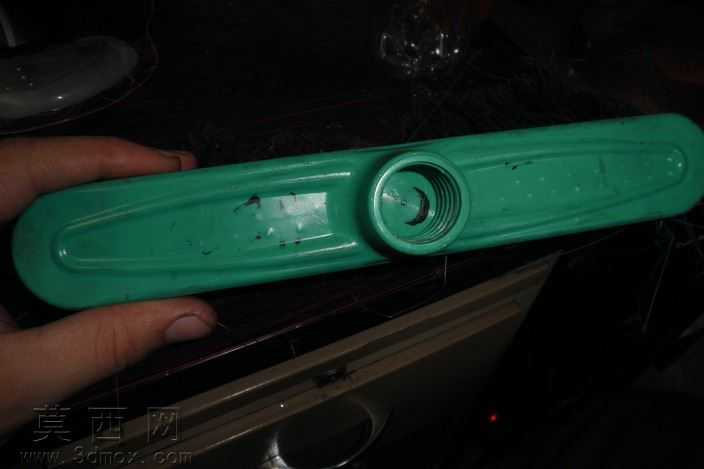

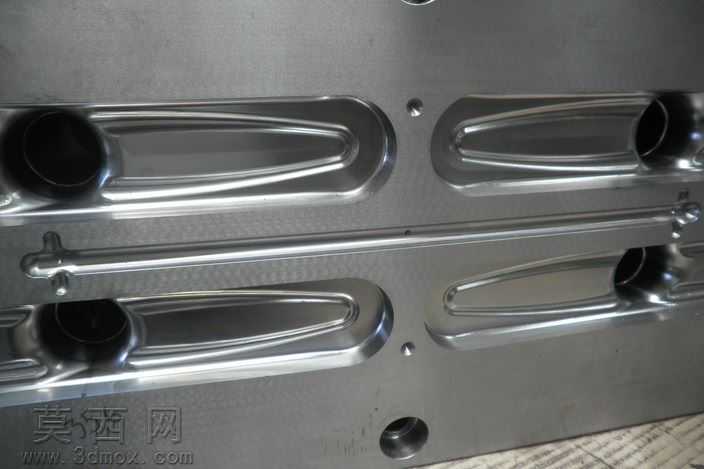

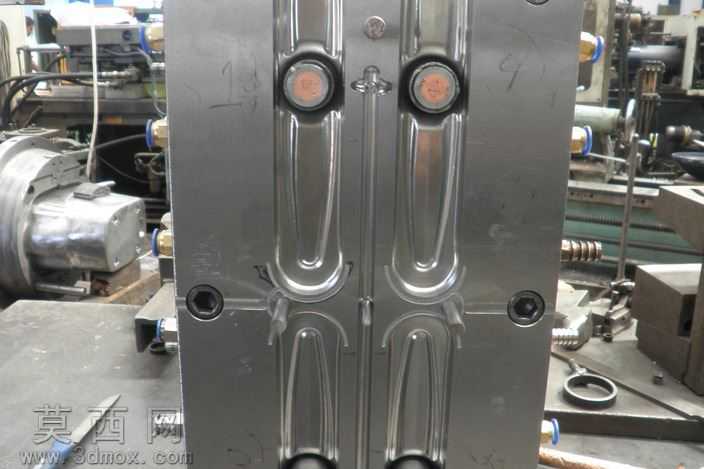

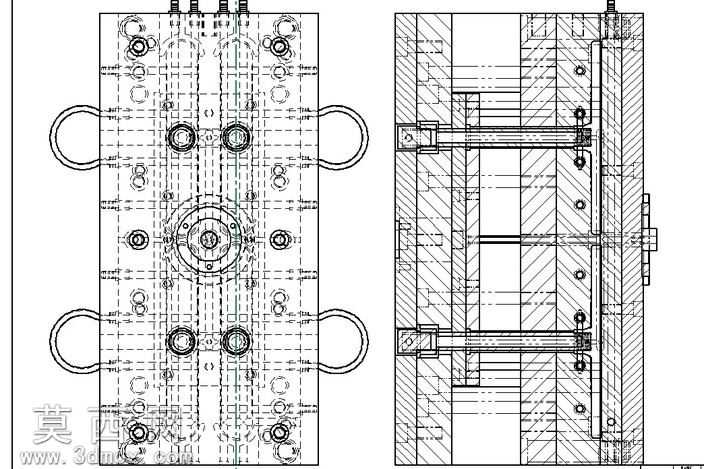

本套三维模型为扫帚手柄注塑成型模具，整体采用标准模架结构搭建，建模过程中严格遵循注塑模具设计规范，对各零部件的装配关系、配合公差进行了精准还原。模型完整呈现了模具的定模侧、动模侧核心结构，定模部分包含型腔镶件、定位环、浇口套、冷却水路组件，动模部分包含型芯镶件、顶出机构、导向组件、侧抽芯相关结构，各部件的空间排布完全匹配扫帚手柄的塑件外形特征。建模阶段针对扫帚手柄的长条形带曲面的外形特点，对分型面进行了顺滑过渡处理，避免出现尖角、倒扣等不利于注塑成型的结构缺陷，同时将冷却水路设计为随形排布的回路，蓝色管路标识清晰展示了水路的走向，确保注塑过程中型腔与型芯能够均匀冷却，减少塑件翘曲变形的概率。模型中对模具的导向导柱、复位杆、紧固螺丝等标准件均按照通用注塑模标准参数进行建模，各零件的材质属性在渲染阶段做了区分：模架部分采用钢材的金属哑光质感，冷却管路采用蓝色半透明塑料质感，操作侧的手轮部件做了金属镀铬的亮面质感处理，不同结构的材质区分清晰，能够直观分辨各部件的功能属性。设计思路上，针对扫帚手柄的生产需求，采用了多腔排布的型腔布局，可在单次注塑循环中成型多件塑件，提升生产效率；顶出机构采用均匀分布的顶杆设计，顶出力作用点避开塑件外观面，避免顶出痕迹影响塑件外观质量；侧部的金色结构为手柄的成型镶件，采用镶拼式结构设计，既方便加工制造，也便于后续的维护更换，降低模具的使用维护成本。整体模型的结构拆解清晰，各部件之间无干涉，装配逻辑符合实际注塑模具的生产装配流程，能够直观展示扫帚手柄从熔融塑料注入到冷却顶出的完整成型逻辑，对于同类长条形日用塑料制品的注塑模具设计具备参考价值。
