玛莎拉蒂品牌车标立体结构设计

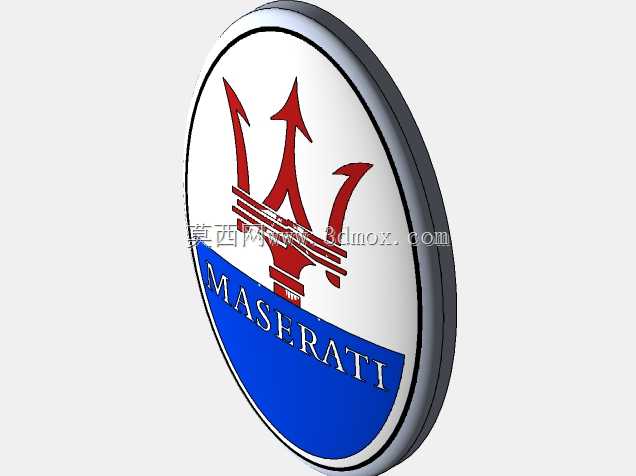

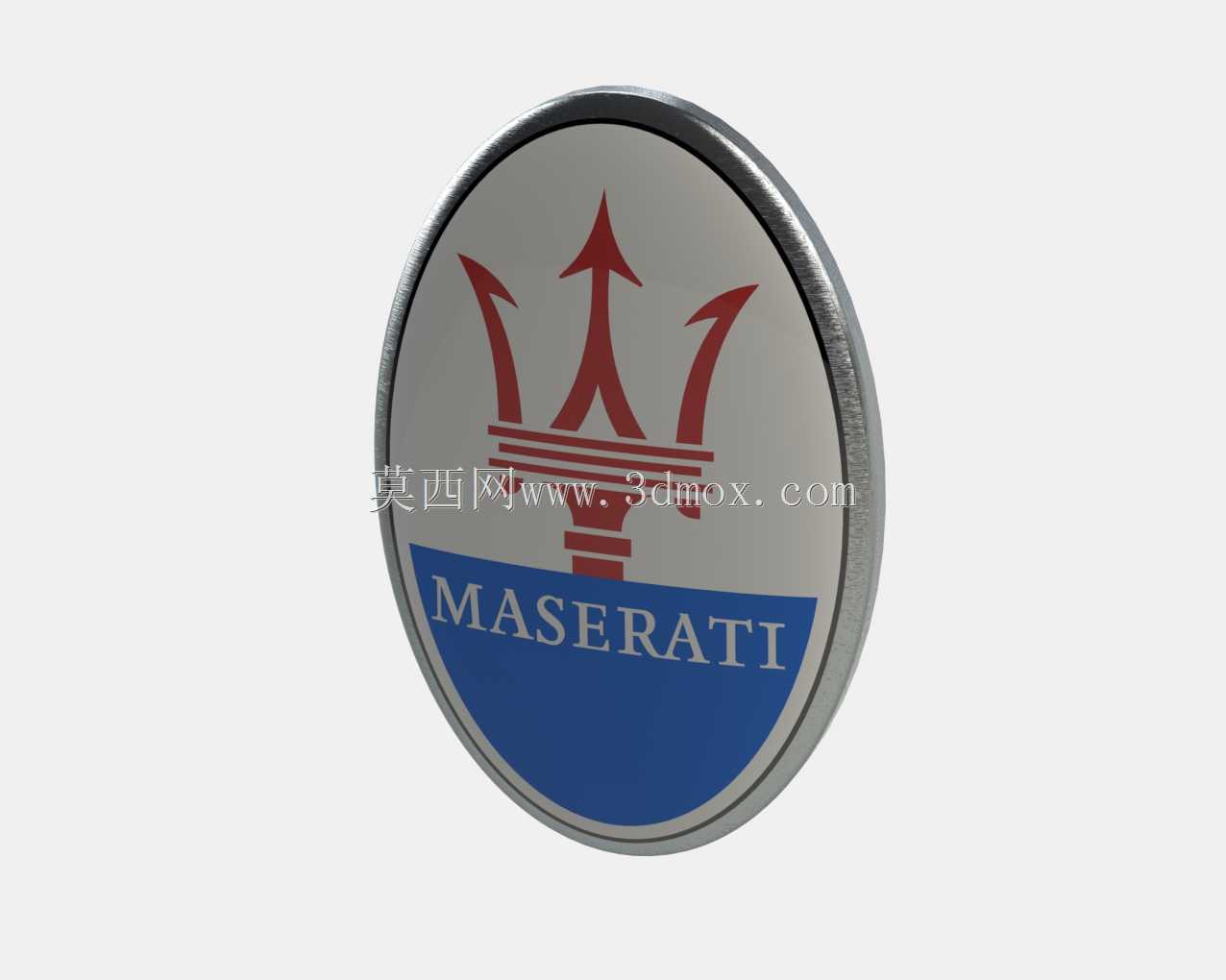

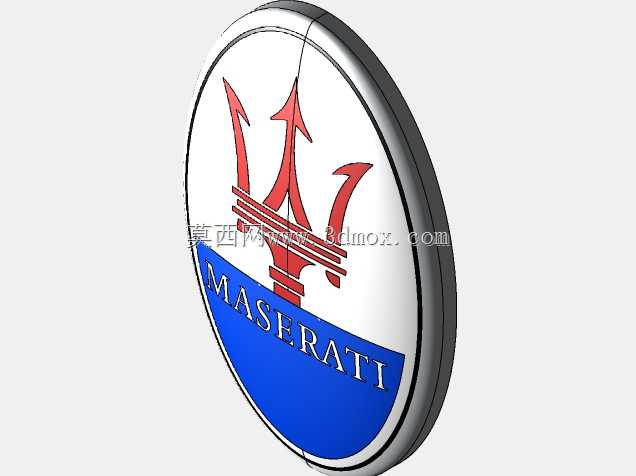

这款立体车标结构在汽车外饰设计环节中，主要承担品牌视觉识别、整车前脸质感提升的作用，常见装配位置为车辆前进气格栅正中、尾门牌照框上方、轮毂中心盖以及方向盘中央区域，不同安装位置的结构会根据装配基面的曲率做适配调整，避免出现贴合缝隙过大、安装后翘边的问题。从设计逻辑来看，整体采用椭圆轮廓作为基底，外圈做了窄边金属包边处理，包边的圆角半径控制在0.8mm，既避免锐边造成的装配划伤，也能模拟金属抛光后的亮面质感，和车身镀铬饰条的视觉风格形成统一。标识区域做了分层结构设计，上部的三叉戟图案采用凸起0.6mm的浮雕结构，三叉戟的三个叉尖做了微小的圆弧过渡，不会因为凸起结构在日常洗车、擦拭过程中出现勾扯抹布、积留污渍的问题，图案下方的横向饰条和三叉戟主体做一体化衔接，保证结构强度的同时减少后期粘接的工序。下部的蓝色区域做了微凹的填色层设计，凹入深度控制在0.3mm，填色层边缘和金属基底的衔接处做了0.2mm的溢料槽，避免填色工艺过程中色漆溢出到金属表面影响外观精度，区域内的品牌字母采用阴刻填充工艺，字母笔画宽度统一为1.2mm，保证远距离识别时的清晰度。安装边界方面，常规前脸装配版本的椭圆长轴尺寸控制在120mm，短轴为80mm，整体厚度不超过8mm，背面预留3M胶粘贴的平整基面，基面的平面度公差控制在0.1mm以内，保证粘贴后和安装曲面的贴合度，不会因为高速行驶产生的气流冲击出现脱落问题。轮毂中心盖版本的尺寸会缩小到长轴60mm、短轴40mm，背面增加卡扣结构，和轮毂中心的安装卡槽直接卡接，卡扣的插拔力控制在15-20N，既保证日常行驶不会松脱，也方便后期维修更换。在建模过程中，所有曲面都做了G2连续处理，金属包边的反光效果和实车镀铬件的曲率保持一致，浮雕结构的拔模角度统一设置为1.5度，满足后续如果做注塑、电镀工艺生产的脱模需求，不会出现结构倒扣导致的生产缺陷。不同安装位置的版本在细节上也有区分，尾门装配版本的背面会预留定位柱，和尾门钣金上的定位孔配合，保证装配时的位置精度，避免出现车标装歪、左右不对称的问题，方向盘中央版本的结构会额外考虑安全气囊起爆时的碎裂导向，在标识背面设计预设的断裂槽，保证气囊弹出时车标不会整体飞溅造成乘员伤害。
