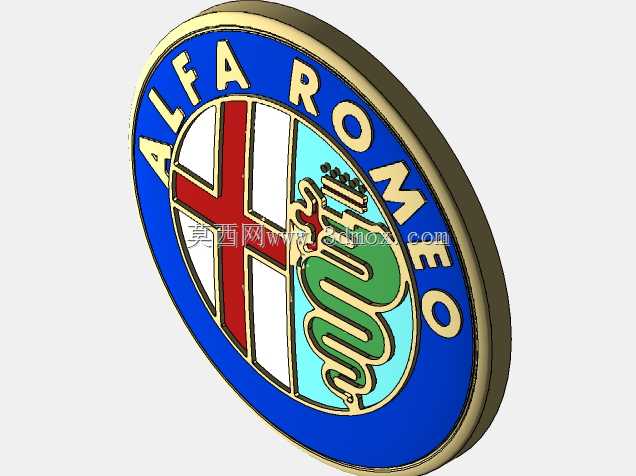

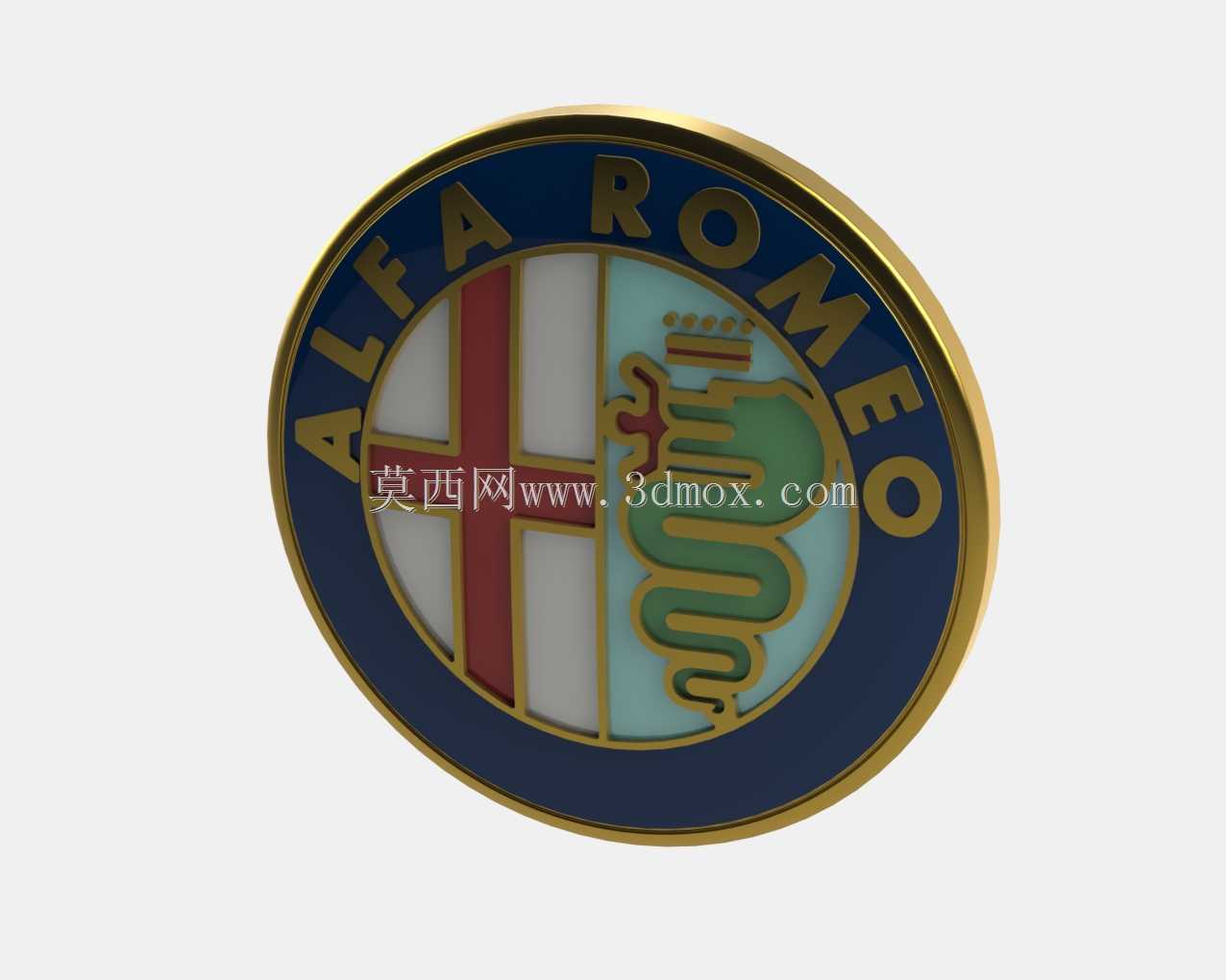

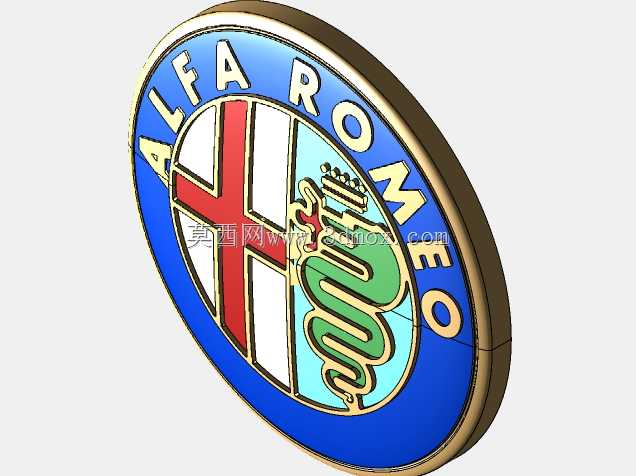

阿尔法罗密欧品牌车标立体结构设计

这款车标立体结构在设计阶段优先考虑了整车外饰件的安装适配需求，作为车头格栅、车尾门、轮毂中心盖等位置的品牌标识部件，其安装边界需匹配不同车型的外饰曲面公差，常规装车场景下，外凸厚度控制在3-8mm区间，背部预留3M胶粘贴或卡扣安装的定位结构，边缘做R0.3-R0.5的圆角处理，避免装车后出现锐边磕碰的安全隐患。从功能特性来看，该立体标识需满足户外长期使用的耐候要求，结构分层设计对应不同的表面处理工艺：外圈金属环采用镀铬或镀金质感的曲面结构，中间蓝色环带预留烤漆或覆膜的定位台阶，左侧十字纹章区域做分色凹槽设计，右侧蛇形图案的曲面起伏控制在1mm以内，既保证图案辨识度，又不会因凸起过高增加洗车或日常使用中的剐蹭掉漆概率。设计过程中需重点还原品牌标识的比例精度，环形文字的弧度、十字与蛇形图案的相对位置严格遵循品牌视觉规范，所有曲面做G2连续处理，避免光影下出现表面褶皱的视觉瑕疵。在实际应用场景中，该结构不仅可用于整车量产件的前期结构验证，也可适配改装市场的个性化车标定制需求，针对不同安装基面的曲率，可对背部安装面做随形调整，保证粘贴后与基面完全贴合，无翘边缝隙。建模时需注意各分层结构的拔模角度，若采用注塑工艺生产，外表面拔模角度不小于1度，内部安装结构的拔模角度可适当放大至1.5度，同时预留0.1-0.2mm的涂层厚度公差，避免表面处理后出现图案错位、环形文字变形的问题。标识的整体直径根据装车位置不同可做等比例缩放，缩放过程中需保证最小特征的厚度不小于0.5mm，满足注塑或金属压铸的工艺成型要求，避免出现填充不足、断边等生产缺陷。
