工业重载定向支撑滚轮组件结构设计

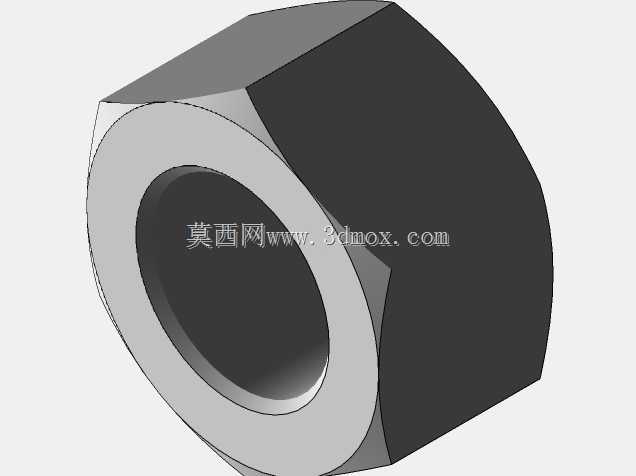

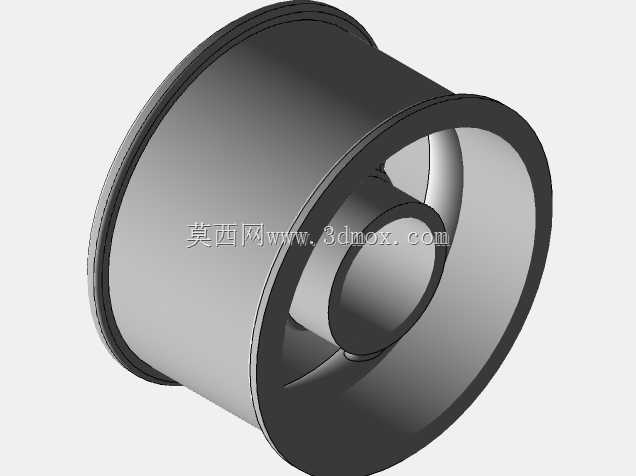

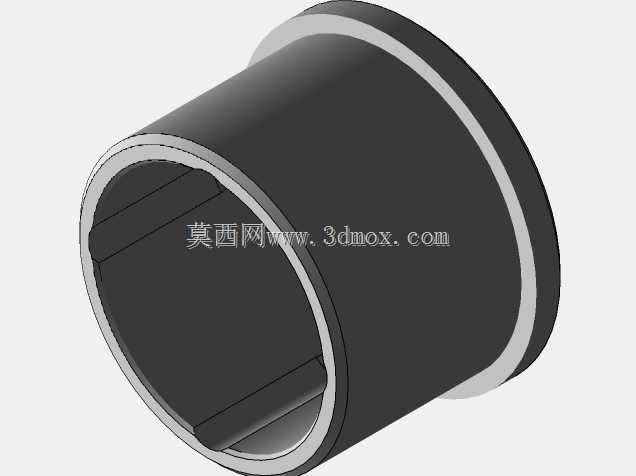

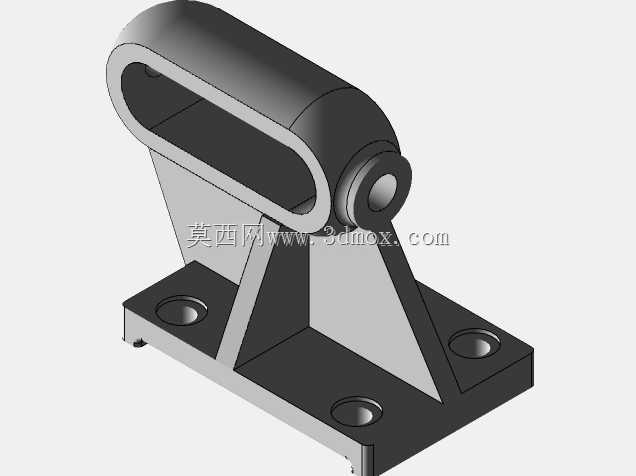

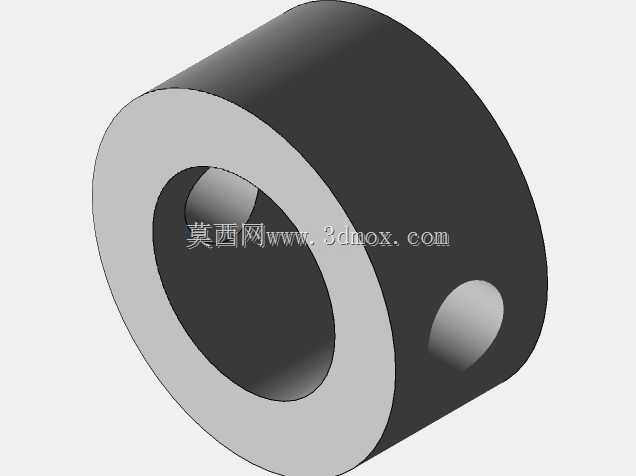

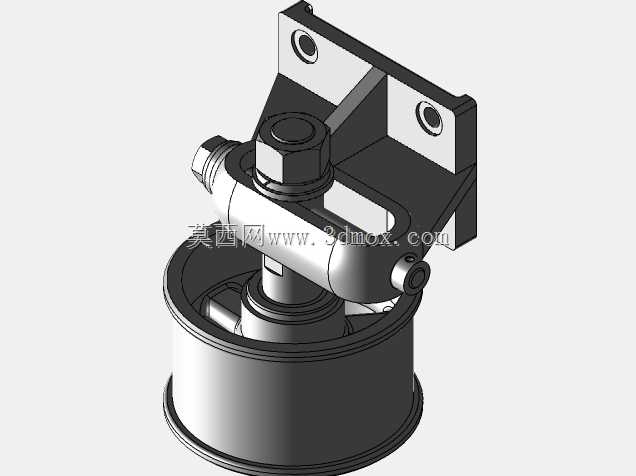

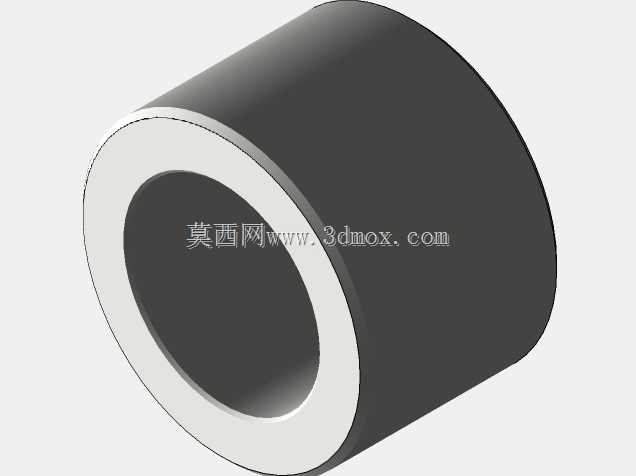

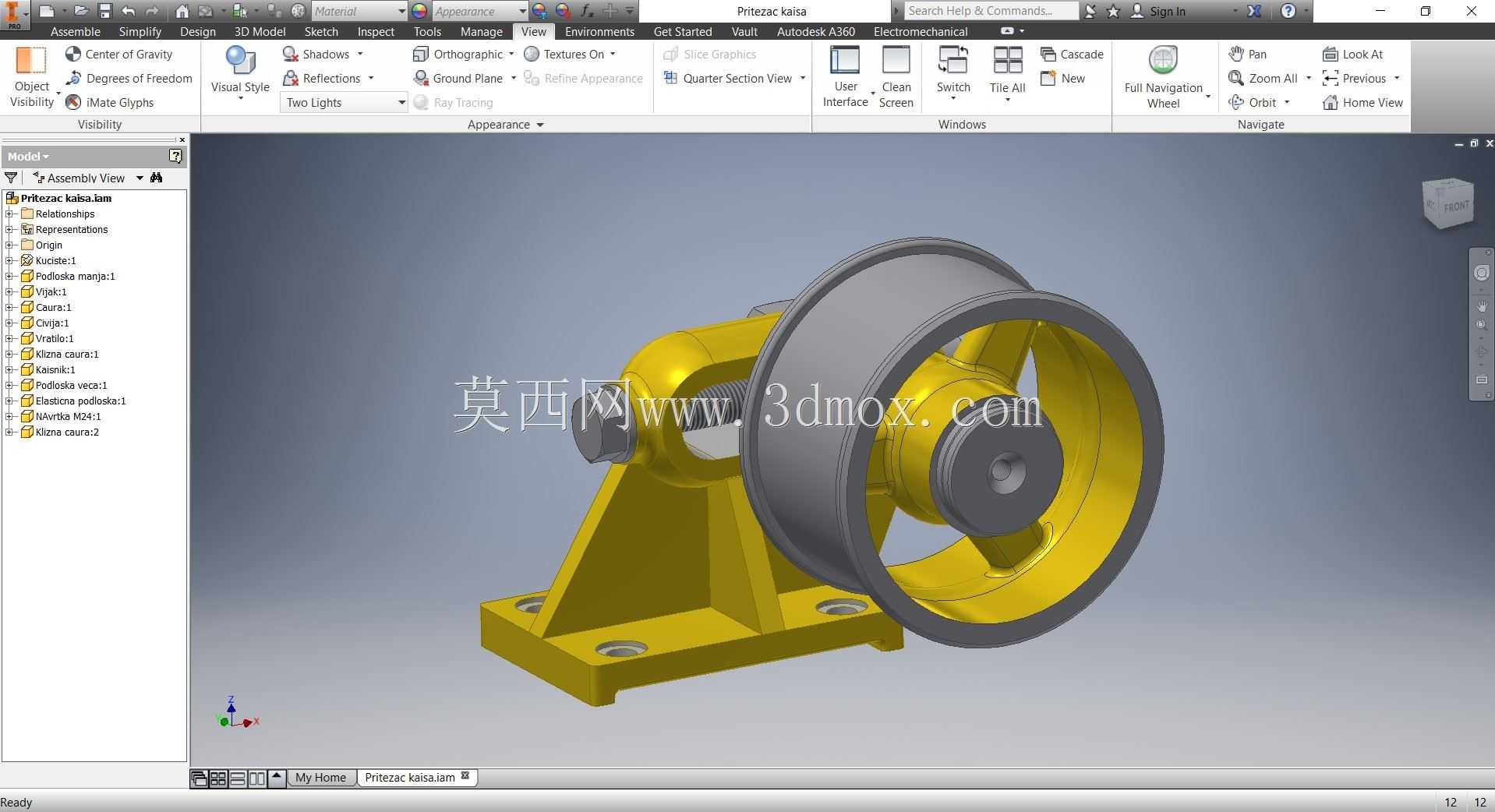

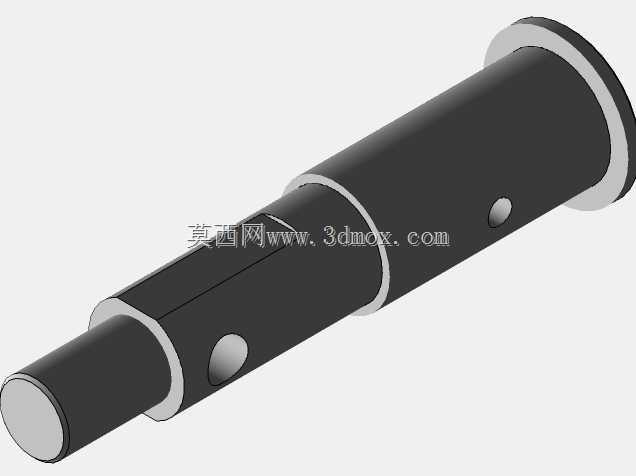

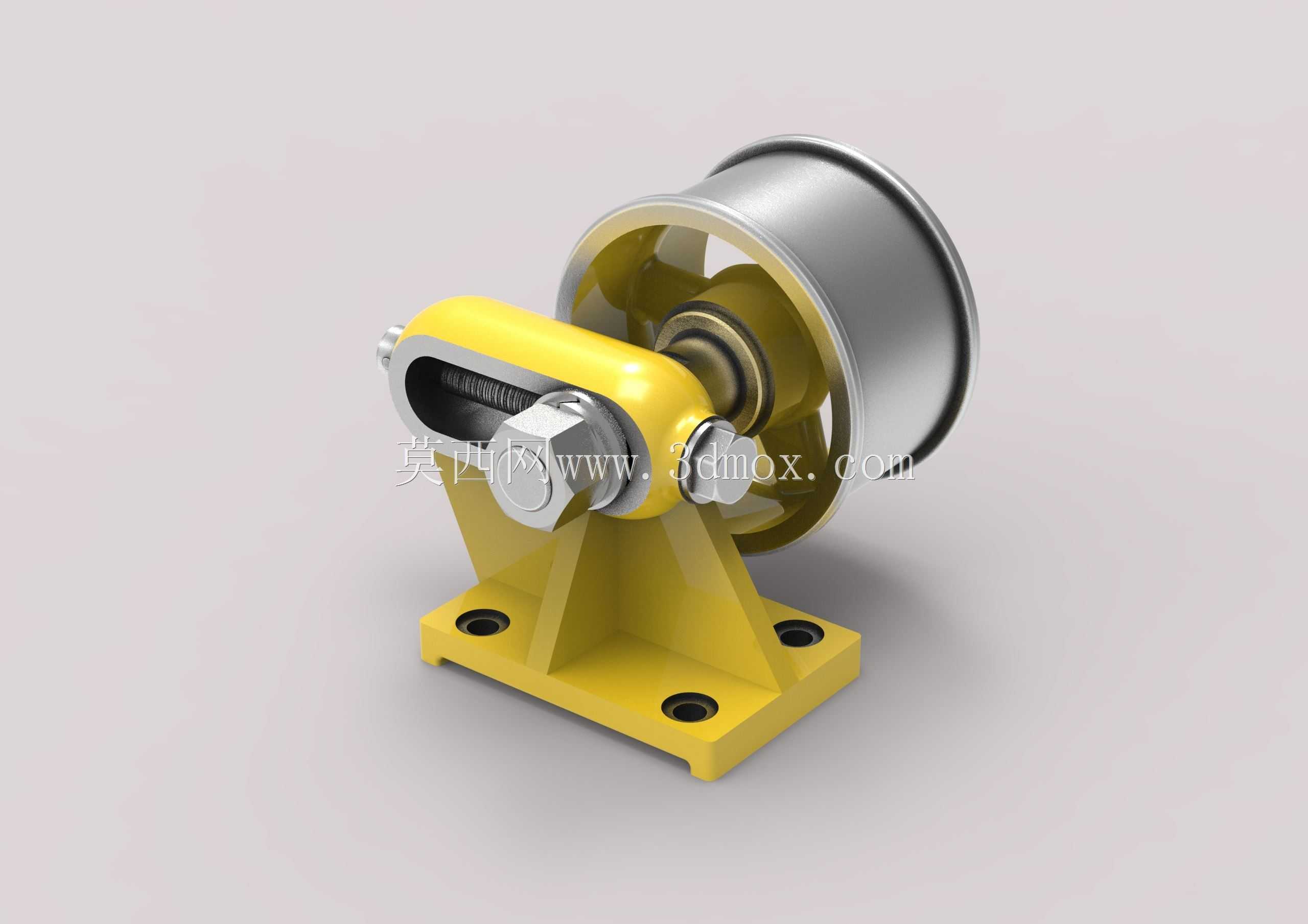

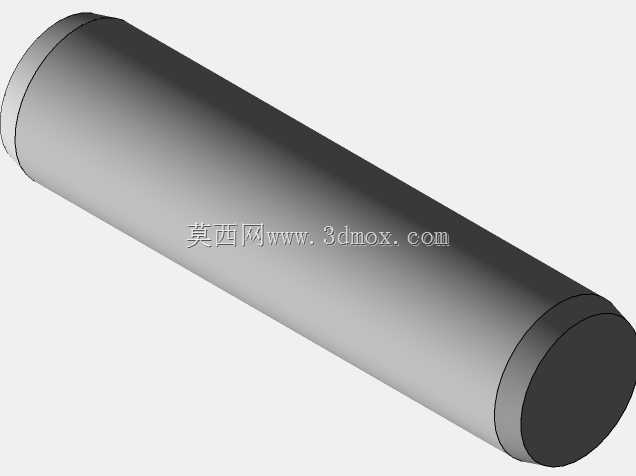

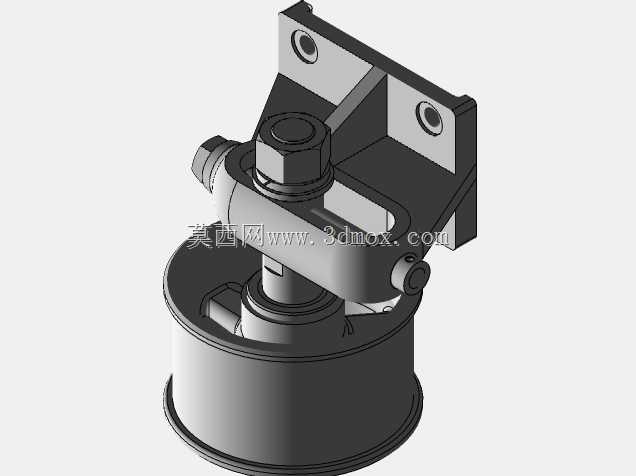

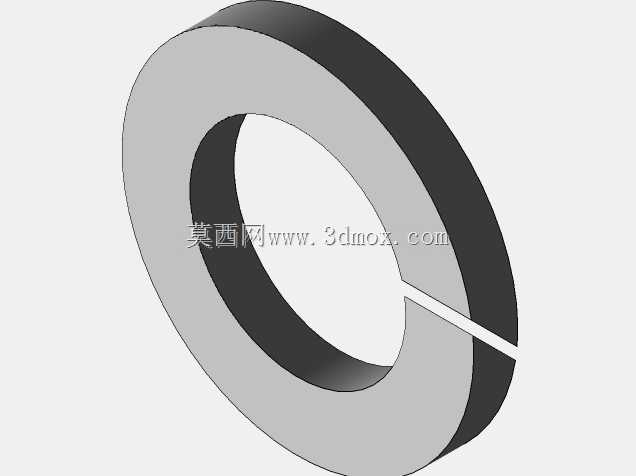

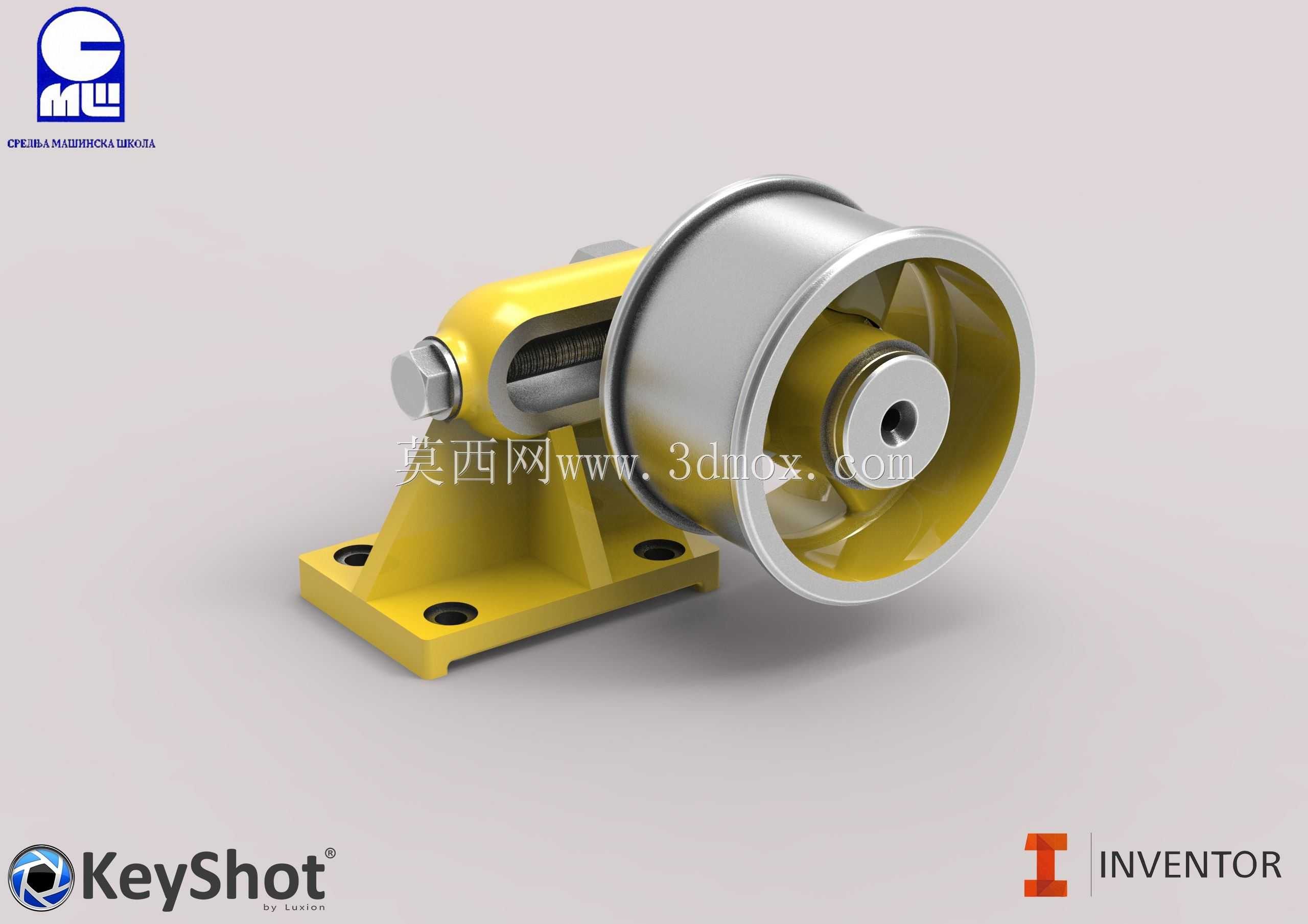

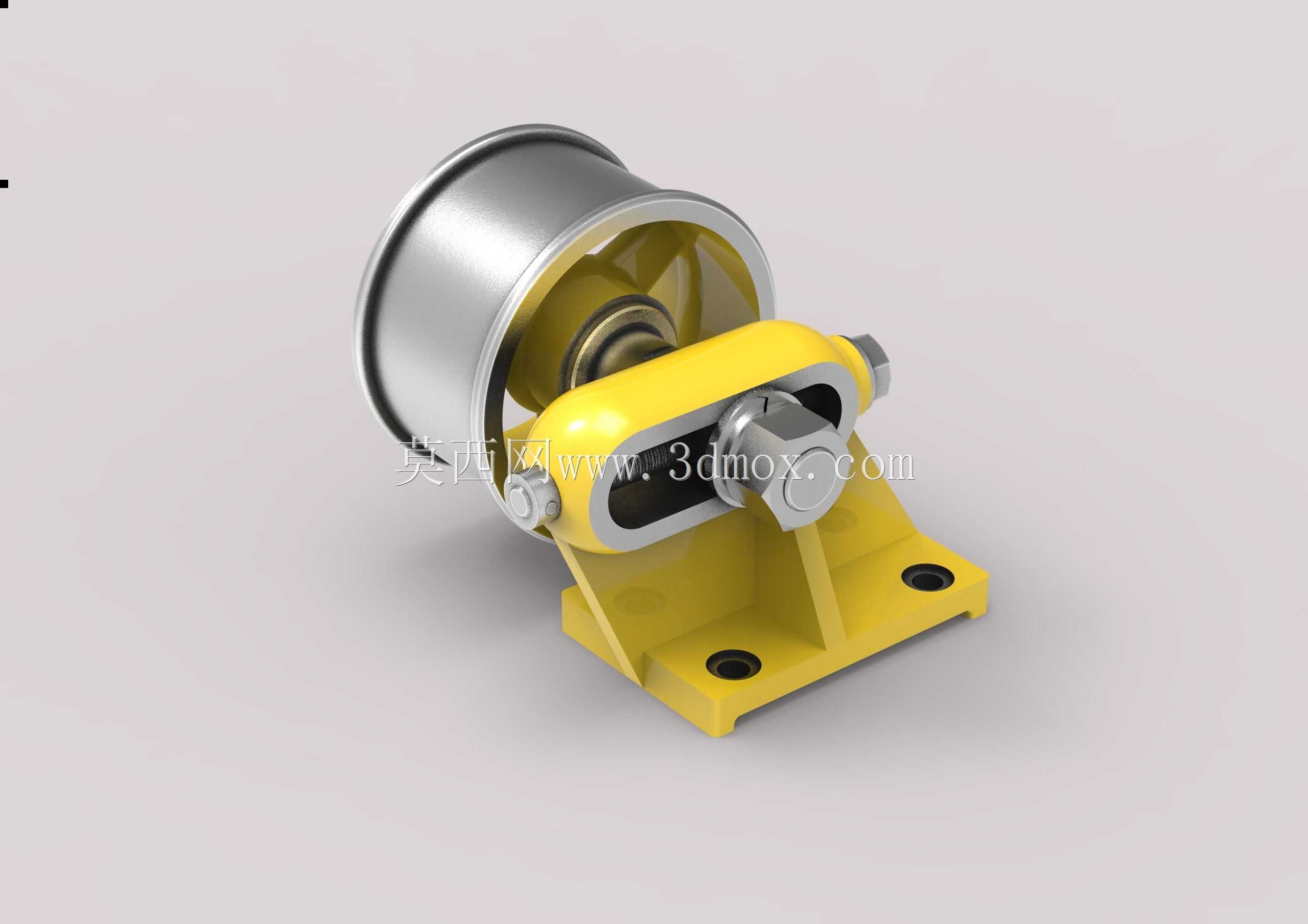

这款定向支撑滚轮组件，常应用在车间重型物料转运架、固定式工装台侧边限位、生产线旁重型料架的支撑移位场景，也可作为小型输送线端部的从动导向轮使用，区别于万向脚轮的转向功能，该组件仅保留单方向滚动能力，在需要直线移位、避免运行轨迹偏移的工位上适配性更强。从结构设计来看，组件采用分体式装配逻辑，底部安装支座为带加强筋的铸钢式构型，支座底板预留四个沉头安装孔，安装时可通过内六角螺栓直接固定在设备机架底面，安装孔的孔距按照常规重型机架的型材间距做了适配，无需额外加工转接板即可完成固定，支座立板部分做了加厚处理，与底板衔接处的三角加强筋从根部延伸至轴孔位置，可抵消滚轮承载时产生的倾覆力矩，避免长期重载下支座出现开裂变形。滚轮部分采用金属轮芯外包硬质耐磨层的构型，轮缘做了圆弧过渡处理，滚动过程中与地面或导轨接触时不会出现卡滞，轮芯内部镶嵌有双列深沟球轴承，通过横向穿装的销轴与支座立板连接，销轴端部采用开槽螺母配合开口销锁止，既保证了滚轮转动的同轴度，也避免设备运行过程中销轴出现轴向窜动脱落。设计时充分考虑了安装边界，支座整体高度控制在常规重型脚轮的通用尺寸区间，底板的外轮廓尺寸小于同承载等级的万向轮支座，在设备底部安装空间局促的场景下也能顺利布置，滚轮的宽度比普通轻型脚轮宽出近三分之一，接触面积更大，同等承载下对地面的压强更小，可适配环氧地坪、钢板地面、轻型导轨等多种接触面。在实际选型使用时，该组件可成对布置在设备底部的固定端，配合另一端的万向轮使用，既保证设备推移时的方向可控，也能在设备定位后提供足够的支撑刚度，避免设备停靠时出现不必要的滑移，滚轮的转动阻尼经过适配调整，空载推移时不会出现卡涩，重载状态下也不会因转动过于灵活导致设备溜动，支座表面采用喷塑处理，可适配车间内存在少量切削液、油污的工作环境，不会轻易出现锈蚀剥落的情况，销轴与轴承的配合位置预留有润滑注油通道，长期使用时可定期加注润滑脂，延长组件的整体使用寿命，无需频繁拆解更换易损件。
