可调式双工位精密加工专用夹具结构

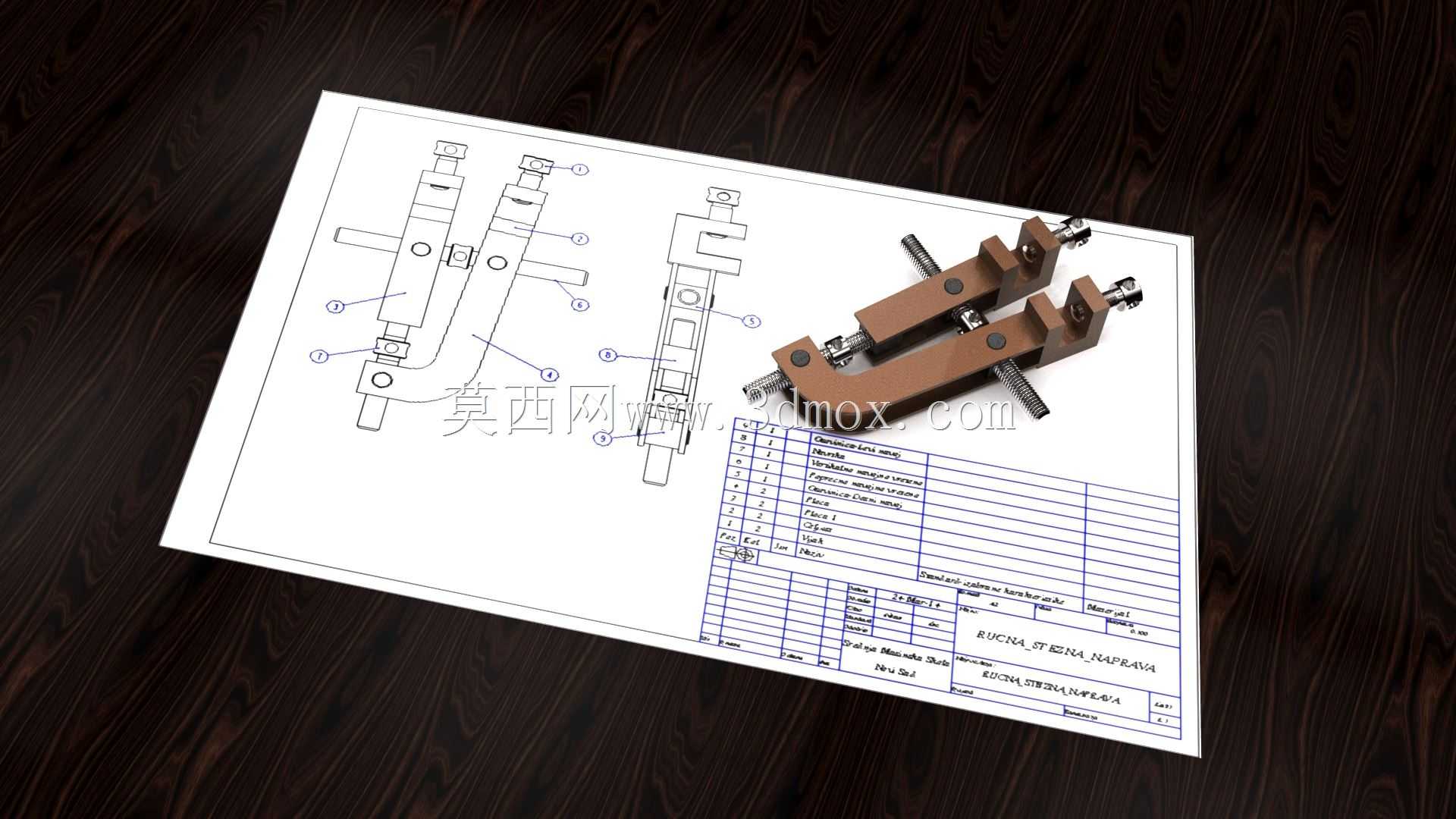

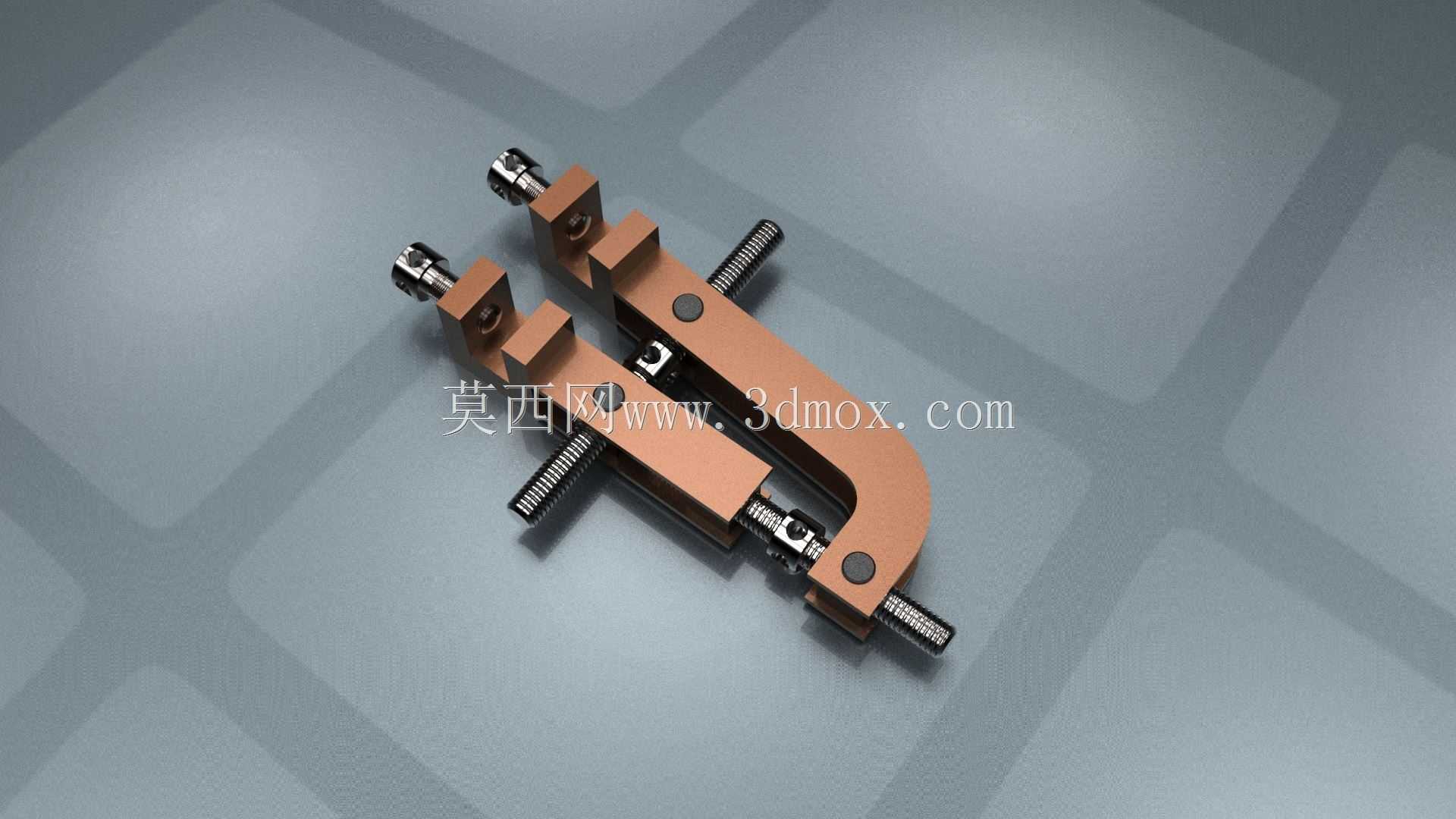

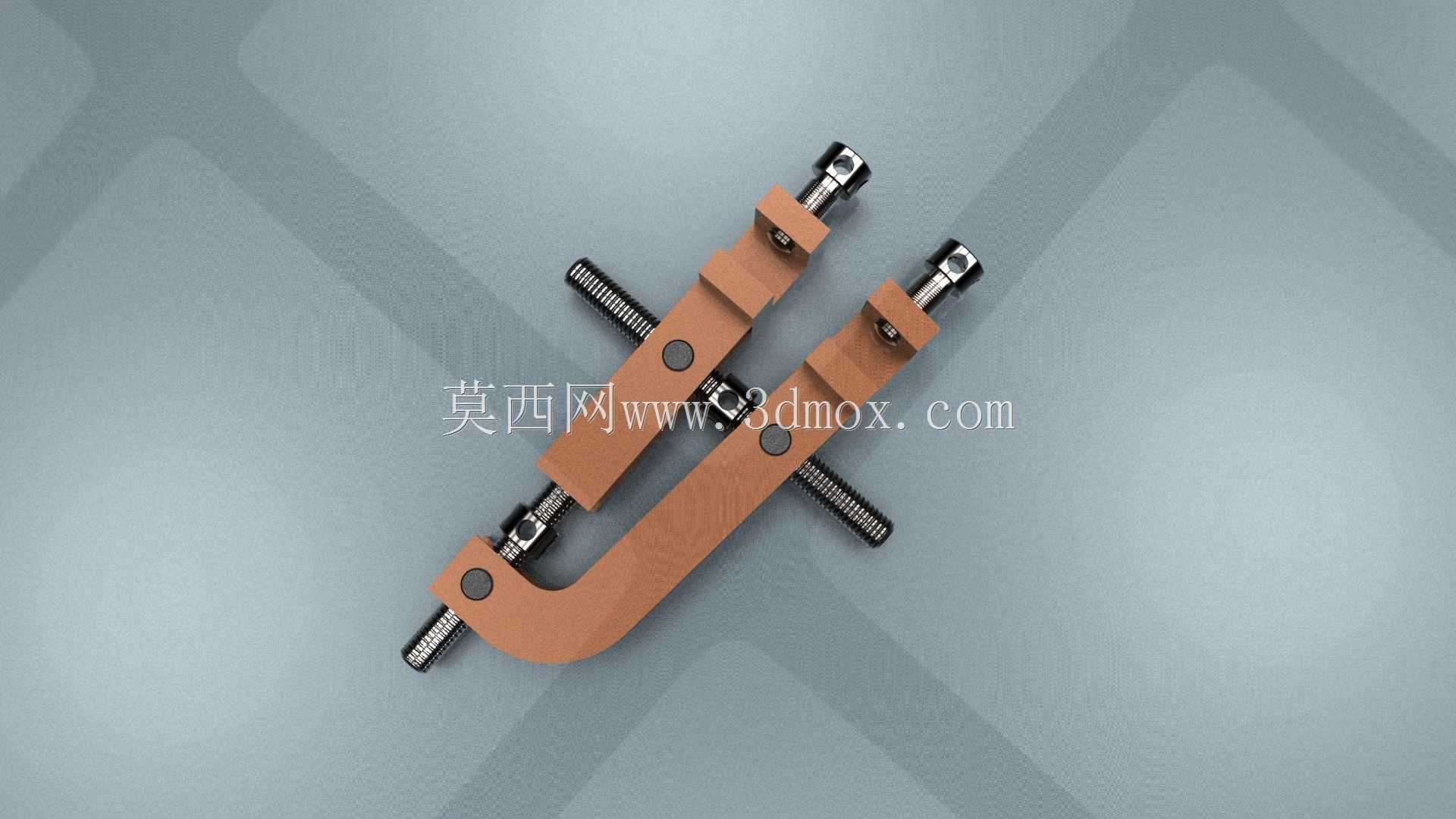

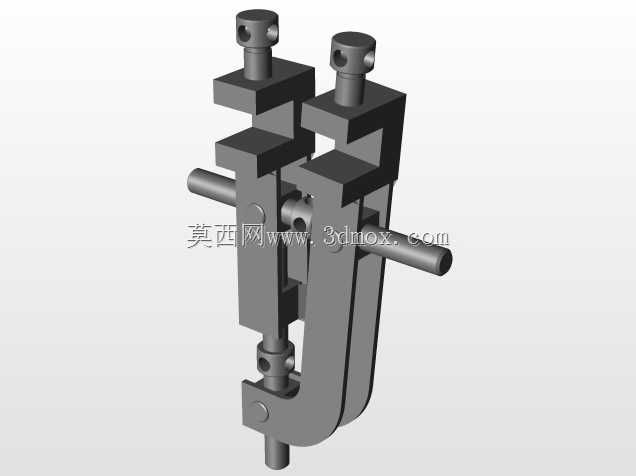

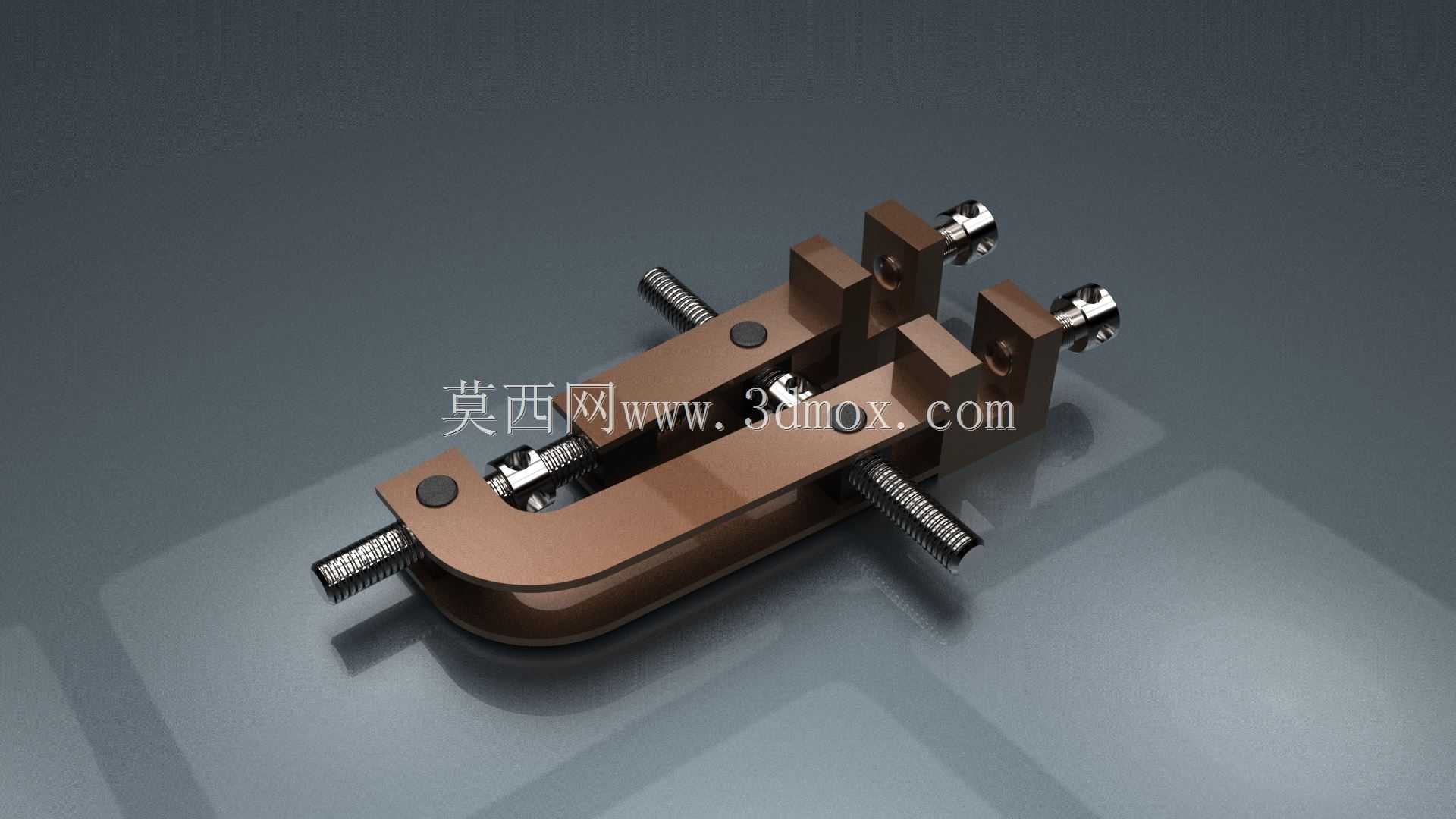

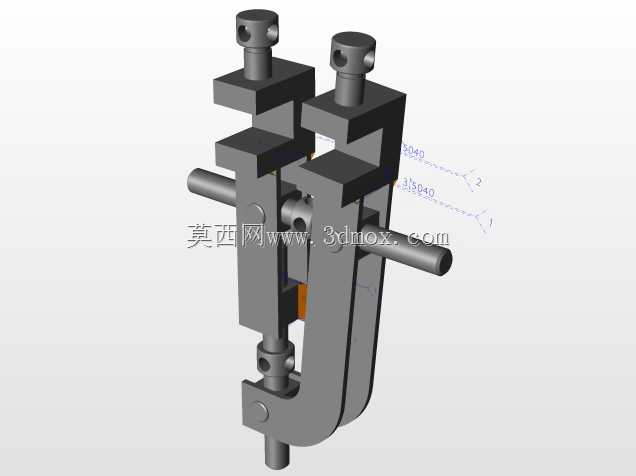

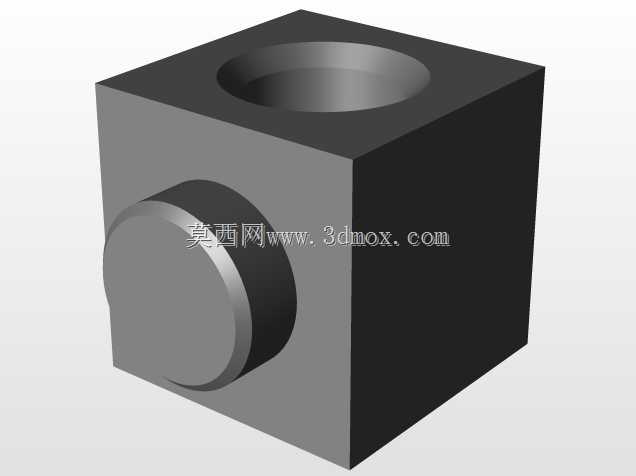

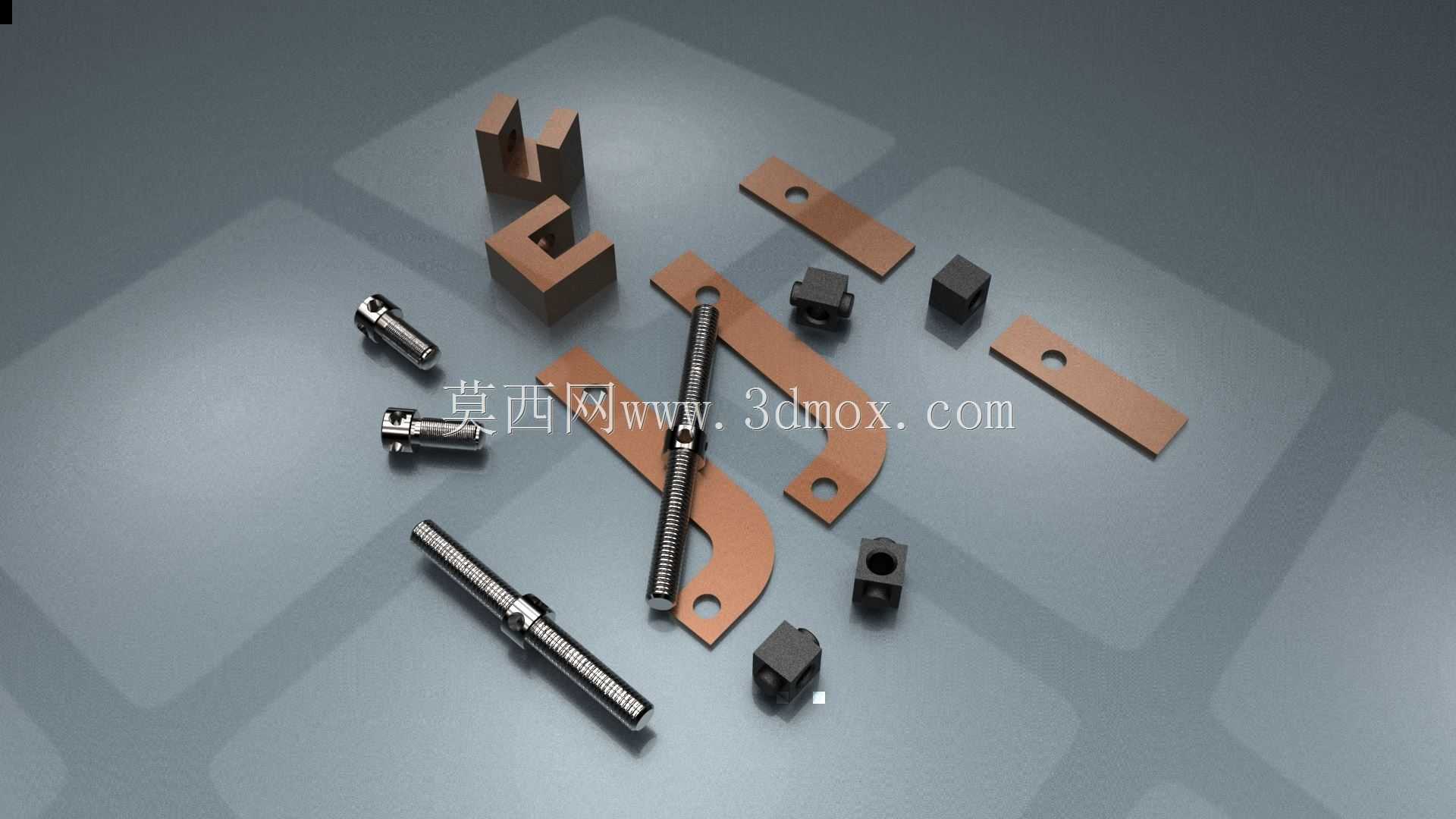

这款双工位可调夹具主要面向小批量多品种零件的铣削、钻削工序装夹需求，在普通立式加工中心、台式钻床的工位上都能适配使用，区别于传统固定式平口钳的单工位局限，它可以同时完成两个同规格或相近尺寸零件的装夹定位，能有效减少工序间的装夹换件等待时间，提升小型零件批量加工的工位利用率。从结构设计来看，主体采用C型一体式弯臂作为承载基体，相比分体拼接式夹具体，整体刚性更强，在承受较大切削侧向力时不会出现拼接位错位变形的问题，两个独立的夹紧单元沿弯臂长度方向排布，每个单元都配置了独立的进给螺杆与压头，压头端部做了防滑齿纹处理，夹紧时可以嵌入零件表面的微观纹路，避免切削过程中零件出现滑移偏转。夹具体上预留的多组调节槽是设计的核心细节，操作人员可以根据待加工零件的外形尺寸，沿槽位调整两个夹紧单元的间距，适配不同长度、宽度的异形零件装夹，不需要额外更换夹具体就能覆盖一定尺寸范围内的零件加工需求。安装边界上，夹具体底部做了平整的定位基准面，可以直接通过压块固定在机床工作台上，也可以配合标准T型槽螺栓完成快速定位，整体安装占用的工作台面尺寸较小，不会过多占用机床的加工行程空间。在实际使用场景中，这类夹具特别适合小型轴类、板块类零件的侧面孔加工、端面铣削工序，夹紧力可以通过螺杆的进给量灵活调整，针对薄壁类零件加工时，可以控制进给量避免装夹变形，针对硬质合金零件加工时，可以加大进给量提升夹紧可靠性，压头与螺杆之间采用活动铰接结构，夹紧时压头可以自动贴合零件的被夹紧面，即使零件表面存在小角度的倾斜，也能保证接触面完全贴合，不会出现点接触导致的应力集中问题。夹具体上的辅助定位顶丝可以在调整完夹紧单元位置后完成锁止，避免加工过程中夹紧单元受振动出现位置偏移，整体结构没有复杂的传动部件，日常维护只需要定期给螺杆进给部位添加润滑脂即可，故障率远低于液压、气动类自动夹具，在没有气源、液压源的普通加工工位上也能独立使用，对于小型机加工车间、维修班组的零星加工任务适配性极强。
